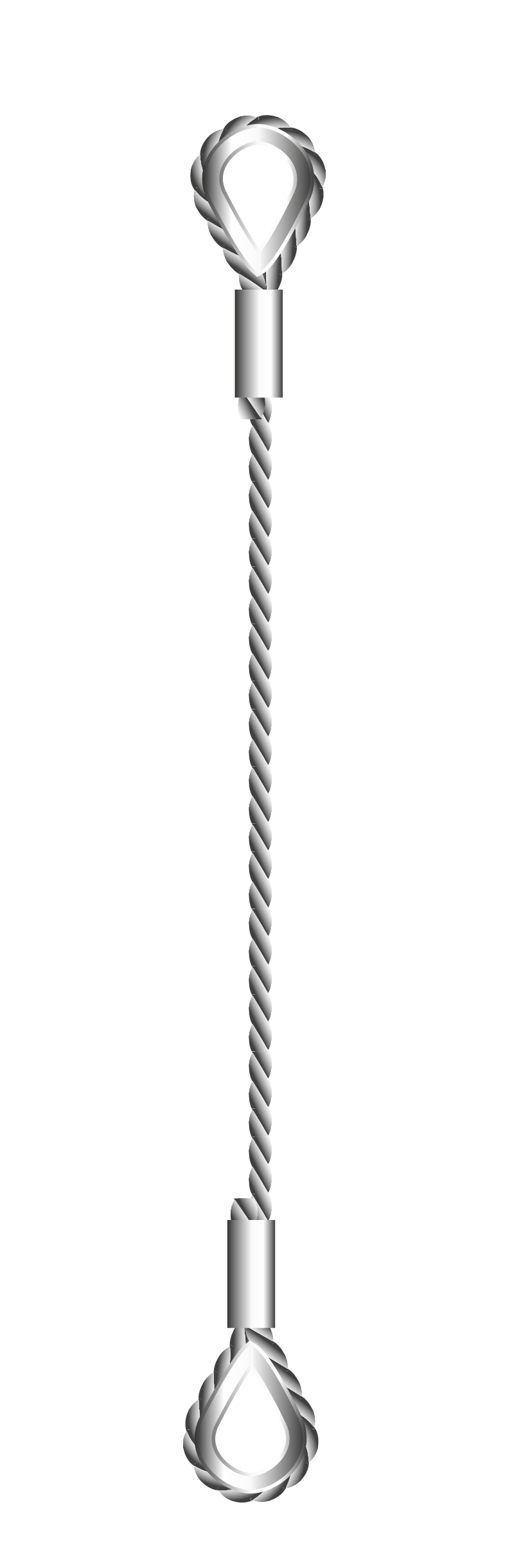

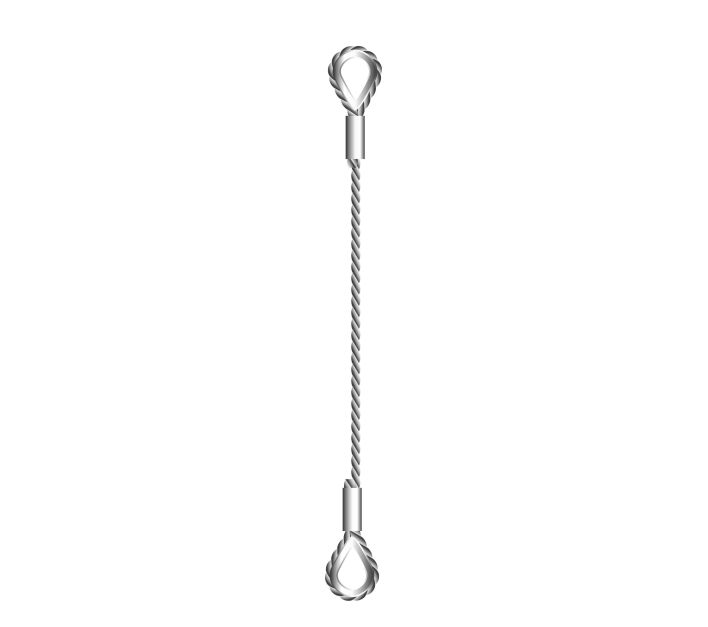

Anschlagseile aus verzinktem Drahtseil - Form PK-PK

Artikelnummer	201101-120000
Bezeichnung	Form PK-PK

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Seildurchmesser in mm

Nutzlänge in m

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

Bitte schützen Sie empfindliche Lasten und das Anschlagmittel mit einem Schutzschlauch!
Drahtseile bis Ø60 mm sind Lagerware!
Einsatztemperaturen - 40 °C bis + 100°C

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Unsere Anschlagseile lassen wir seit Jahren von der Berufsgenossenschaft prüfen und überwachen. Dadurch stimmen unsere hauseigenen Anschlagseile mit §3 des Produktsicherheitsgesetzes sowie den einschlägigen Bestimmungen der Richtlinie 2006/42 EG (Maschinen) überein. Außerdem werden die Normen für Anschlagseile angewandt und für unsere Anschlagseile liegen DGUV Test Prüfbescheinigungen nach EN 13414-1 vor. Die Rückverfolgbarkeit aller Anschlagmittel wird lückenlos dokumentiert. Mit jeder Lieferung erhalten Sie unsere Originalbedienungsanleitung inklusive der Konformitätserklärung. - beiderseits Kauschen, zylindrisch verpresst nach DIN EN 13411-3 - Einsatztemperaturen: -40°C bis +100°C - Seile ohne Kausche müssen mit einem Schäkelbolzen doppelt dem Seildurchmesser benutzt werden - für Anschlagseile ab 44 mm werden Drahtseile mit Stahleinlage (IWRC) verwendet - in die Presshülse wird das Herstellerkennzeichen (Jahreszahl, Tragfähigkeit, CE-Kennzeichen) eingepresst

Name	Seildurchmesser in mm	Tragfähigkeit in t
Anschlagseil aus verzinktem Drahtseil - 6 mm	6	außer EN
Anschlagseil aus verzinktem Drahtseil - 8 mm	8	0,7
Anschlagseil aus verzinktem Drahtseil - 10 mm	10	1
Anschlagseil aus verzinktem Drahtseil - 12 mm	12	1,5
Anschlagseil aus verzinktem Drahtseil - 14 mm	14	2
Anschlagseil aus verzinktem Drahtseil - 16 mm	16	2,7
Anschlagseil aus verzinktem Drahtseil - 18 mm	18	3,2
Anschlagseil aus verzinktem Drahtseil - 20 mm	20	4
Anschlagseil aus verzinktem Drahtseil - 22 mm	22	5
Anschlagseil aus verzinktem Drahtseil - 24 mm	24	6,3
Anschlagseil aus verzinktem Drahtseil - 26 mm	26	7
Anschlagseil aus verzinktem Drahtseil - 28 mm	28	8
Anschlagseil aus verzinktem Drahtseil - 30 mm	30	9,5
Anschlagseil aus verzinktem Drahtseil - 32 mm	32	11
Anschlagseil aus verzinktem Drahtseil - 36 mm	36	14
Anschlagseil aus verzinktem Drahtseil - 40 mm	40	17
Anschlagseil aus verzinktem Drahtseil - 44 mm	44	24,8
Anschlagseil aus verzinktem Drahtseil - 46 mm	46	27,1
Anschlagseil aus verzinktem Drahtseil - 52 mm	52	34,6
Anschlagseil aus verzinktem Drahtseil - 56 mm	56	40,2
Anschlagseil aus verzinktem Drahtseil - 60 mm	60	46,1

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Seildurchmesser in mm	Downloads	Angebot anfordern
Anschlagseil aus verzinktem Drahtseil - 6 mm	201101-120600	außer EN	6	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 8 mm	201101-120800	0,7	8	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 10 mm	201101-121000	1	10	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 12 mm	201101-121200	1,5	12	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 14 mm	201101-121400	2	14	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 16 mm	201101-121600	2,7	16	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 18 mm	201101-121800	3,2	18	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 20 mm	201101-122000	4	20	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 22 mm	201101-122200	5	22	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 24 mm	201101-122400	6,3	24	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 26 mm	201101-122600	7	26	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 28 mm	201101-122800	8	28	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 30 mm	201101-123000	9,5	30	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 32 mm	201101-123200	11	32	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 36 mm	201101-123600	14	36	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 40 mm	201101-124000	17	40	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 44 mm	201101-124400	24,8	44	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 46 mm	201101-124600	27,1	46	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 52 mm	201101-125200	34,6	52	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 56 mm	201101-125600	40,2	56	Betriebsanleitung Betriebsanleitung	Menge
Anschlagseil aus verzinktem Drahtseil - 60 mm	201101-126000	46,1	60	Betriebsanleitung Betriebsanleitung	Menge
