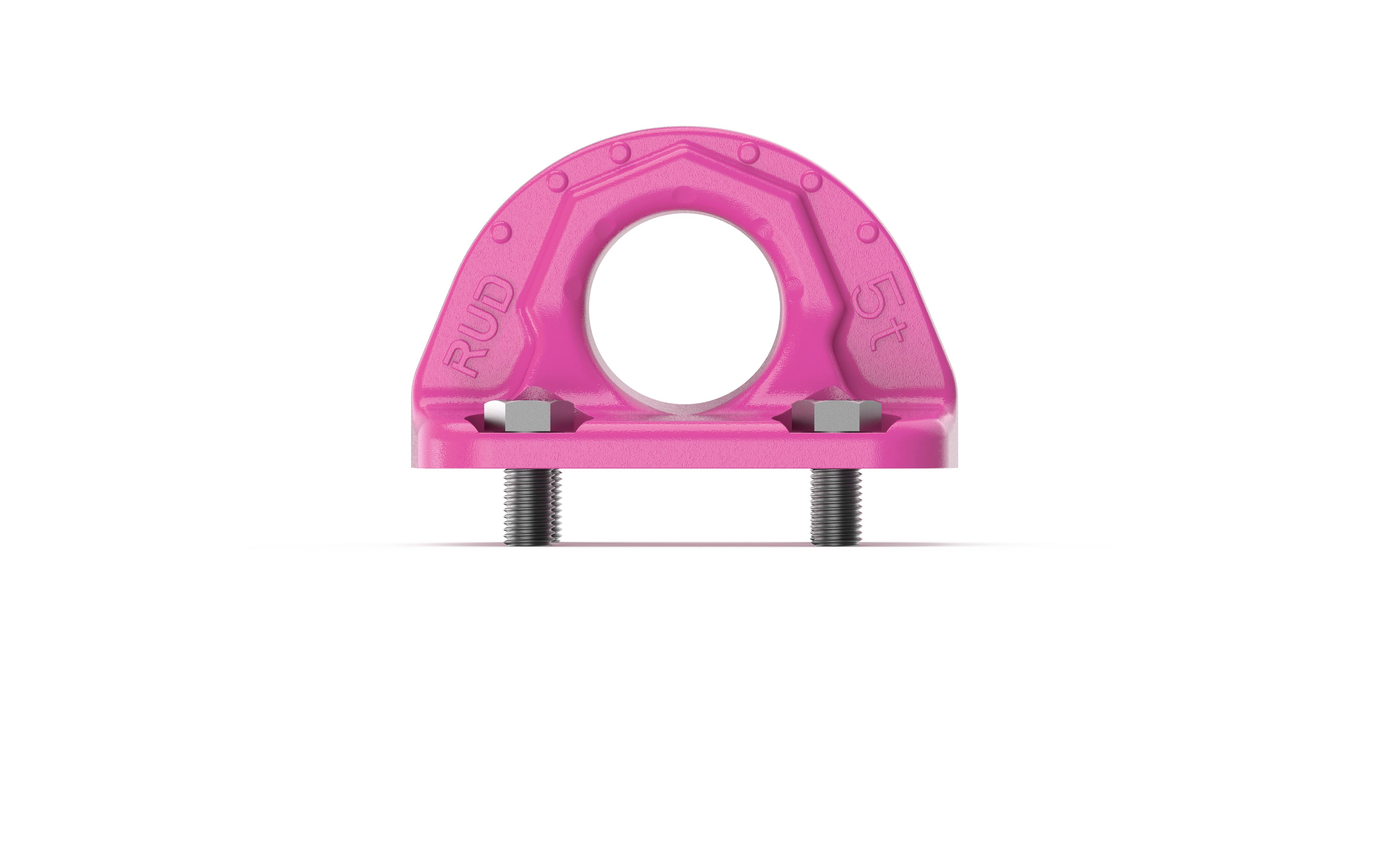

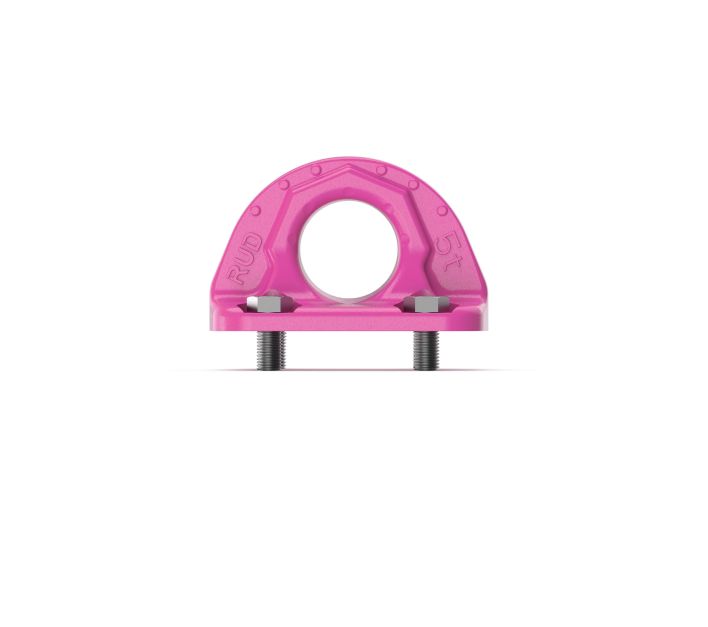

B-ABA VIP-Allseitig belastbarer Anschlagpunkt

Artikelnummer	204362

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- kein Klappern oder Aussschlagen - selbst bei starken Vibrationen oder Erschütterungen - einfaches Einhängen des Anschlagmittels - deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen - geprüft und zertifiziert durch die DGUV Prüfgrundlage: GS-OA15-04:2015-12 Bescheinigungs-Nr. OA 1651055 - deutliche Kennzeichnung am Schraubenkopf: RUD, Gewindegröße, Charge, Festigkeitsklasse - Original-RUD-Schraube mit Spezialkorrosionsschutz Corrud-DT als Ersatzteil erhältlich - patentierte Markierungen zur einfachen Feststellung der Ablegereife - robuste geschmiedete Sicherungsklappe - Oberfläche: pink pulverbeschichtet

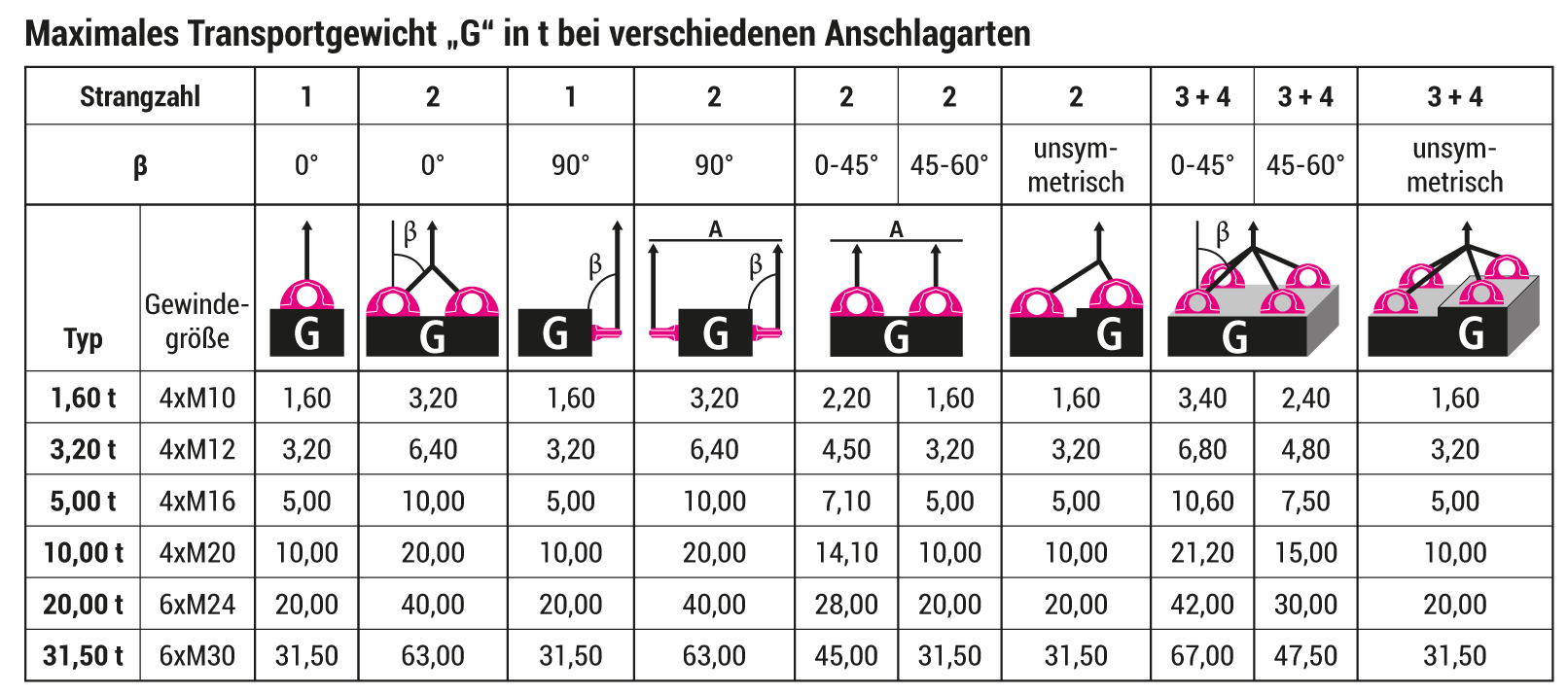

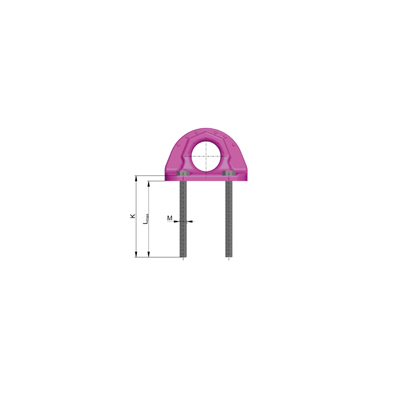

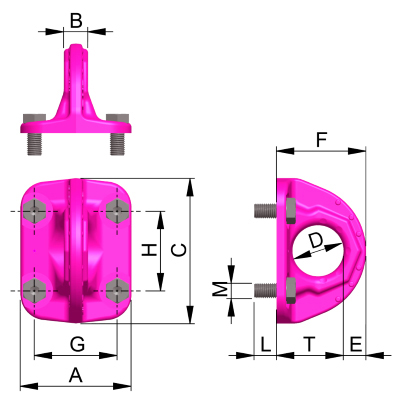

Name	WLL in t	Gewinde M	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	K in mm	L in mm	Lmax in mm	T in mm	Gewicht/Stk in kg
B-ABA 1,6t - M10	1,6	4xM10	75	55	16	100	35	16	62,5	55	55	125	13	118	47	0,88
B-ABA 3,2t - M12	3,2	4xM12	92	100	23	137	50	21	86	70	75	145	16	136	65	2,01
B-ABA 5t - M16	5	4xM16	113	240	27	172	60	28	108	84	95	185	24	174	80	4,07
B-ABA 10t - M20	10	4xM20	146	450	38	228	80	36	141	110	125	230	25	215	105	9,31
B-ABA 20t - M24	20	6xM24	200	800	52	272	115	40	188	150	75	265	30	245	148	18,77
B-ABA 31,5t - M30	31,5	6xM30	230	950	64	320	130	50	220	175	87,5	340	40	320	170	29,5
