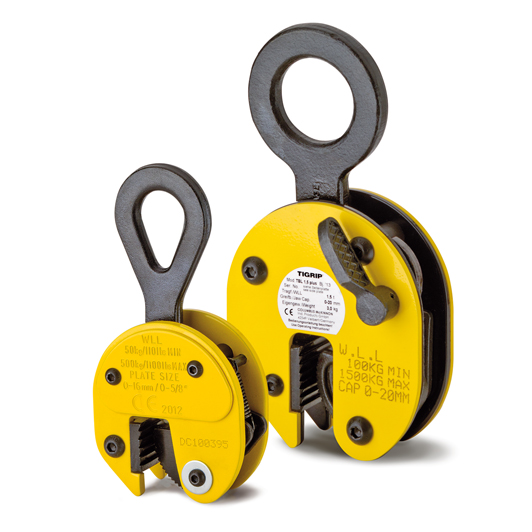

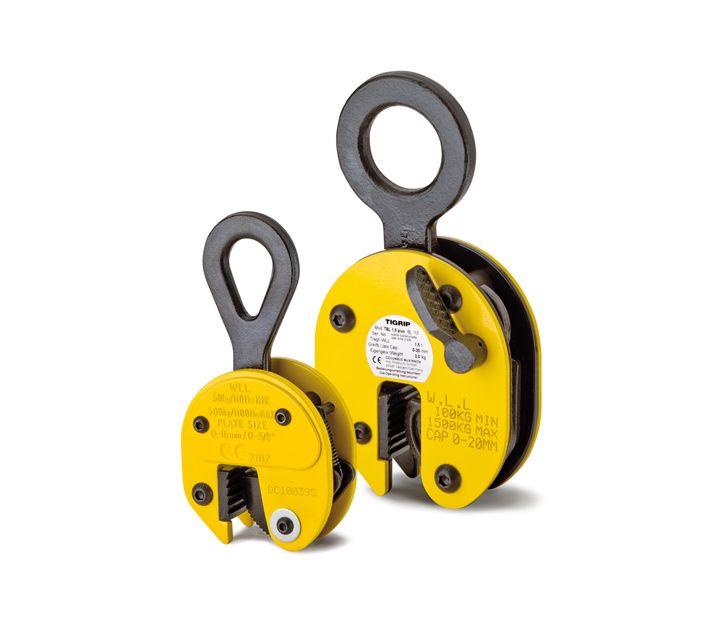

Blechgreifer Typ TBL/TBLplus mit Sicherheitsarretierung
Artikelnummer
511101-000000
Bezeichnung
Tragfähigkeit: 0,5 t - 30,0 t
Hinweise
Die Mindestlast beträgt 10% der angegebenen Tragfähigkeit! Die Oberflächenhärte des Transportgutes muss unter HRC 30 liegen!
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
Dieser Greifer dient dem vertikalen Transport von einzelnen Blechen und Stahlplatten sowie dem Aufrichten und Wenden bis zu 180°. Darüber hinaus kann der Greifer für den Transport von Stahlkonstruktionen und Profilen usw. eingesetzt werden. Großformatige Bleche und lange Transportgüter können sich durchbiegen. Hierbei empfiehlt sich der paarweise Einsatz der Blechgreifer in Verbindung mit einer Traverse. Der Greifer wird mittels eines Arretierhebels geöffnet und geschlossen (Ausnahme: TBL 0,5 t). Hierdurch erfolgt eine Sicherheitsarretierung über eine Federvorspannung. Diese Sicherheitsarretierung gewährleistet, dass ein Abrutschen des Greifers vom Transportgut auch ohne Zugbelastung ausgeschlossen ist. Der Blechgreifer ist servicefreundlich konstruiert und erlaubt ein müheloses und einfaches Austauschen der Verschleißteile. Es stehen für jeden Greifer Ersatzteile bzw. Ersatzteilsets zur Verfügung. Eine Instandsetzung kann in unserem Werk erfolgen oder von befähigten Personen durchgeführt werden. Der TBL 0,5 verfügt über eine Sicherheitsarretierung mit Federvorspannung, wird jedoch ohne Riegelhebel geliefert.

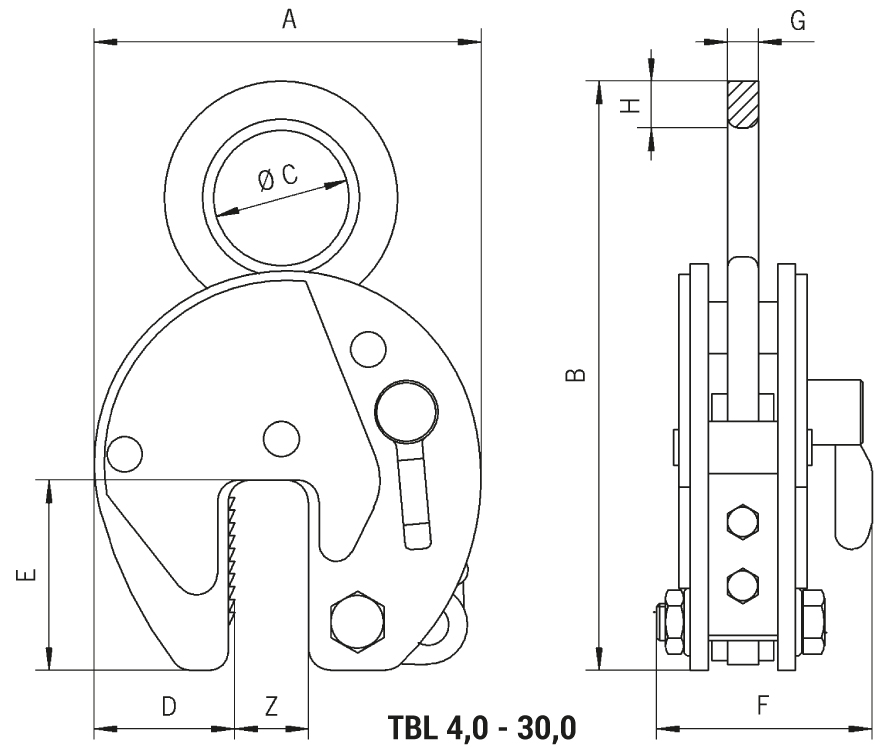

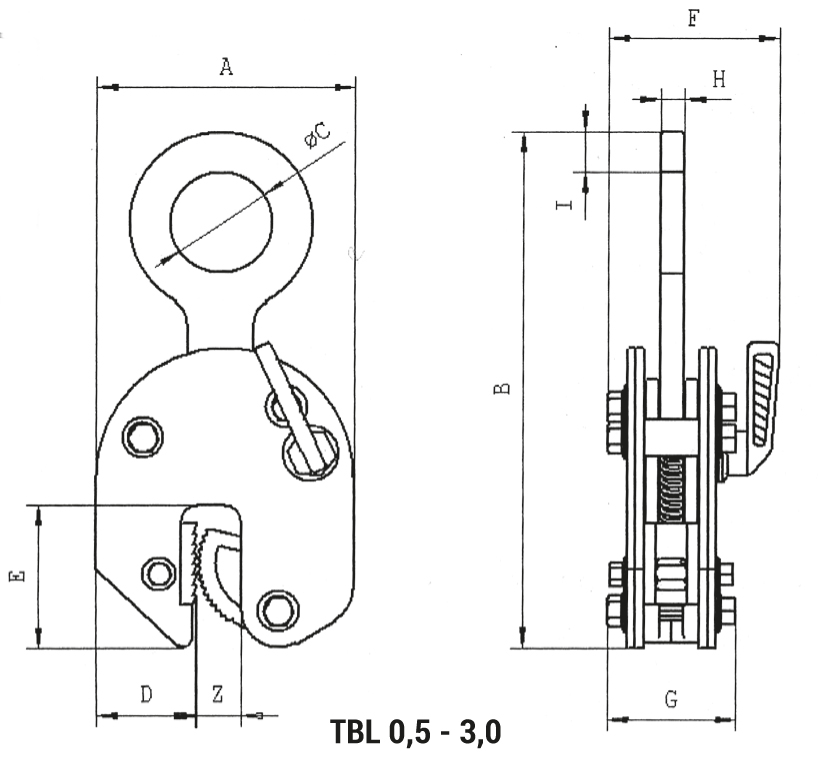

Name
Typ
Tragfähigkeit in t
A in mm
B in mm
D in mm
Durchmesser C in mm
E in mm
F in mm
G in mm
Greifbereich Z in mm
H in mm
I in mm
Gewicht pro Stück in kg
Blechgreifer Typ TBL/TBLplus
TBL 0,5
0,5
99
195
33
29
47
50
48
0-16
11
16
1.5
Blechgreifer Typ TBL/TBLplus
TBL 1,5 plus
1,5
126
225
49
50
70
82
55
0-20
12
20
3
Blechgreifer Typ TBL/TBLplus
TBL 2,0 plus
2
192
312
75
80
96
100
81
0-32
20
24
9.3
Blechgreifer Typ TBL/TBLplus
TBL 3,0 plus
3
192
312
75
80
96
100
81
0-32
20
24
9.3
Blechgreifer Typ TBL/TBLplus
TBL 4,0 S
4
197
339
68
80
93
110
20
0-32
32
11.2
Blechgreifer Typ TBL/TBLplus
TBL 4,0 L
4
228
339
68
80
100
110
20
30-60
32
11.9
Blechgreifer Typ TBL/TBLplus
TBL 6,0 S
6
293
442
95
89
143
129
20
0-50
35
20.6
Blechgreifer Typ TBL/TBLplus
TBL 6,0 L
6
362
482
114
89
143
129
20
50-100
35
23.2
Blechgreifer Typ TBL/TBLplus
TBL 8,0 S
8
293
450
95
89
143
129
20
0-50
42
24.2
Blechgreifer Typ TBL/TBLplus
TBL 8,0 L
8
362
482
114
89
143
129
20
50-100
42
28.8
Blechgreifer Typ TBL/TBLplus
TBL 10,0 S
10
293
503
95
110
143
139
25
0-50
45
29.5
Blechgreifer Typ TBL/TBLplus
TBL 10,0 L
10
362
503
114
110
143
139
25
50-100
45
35.1
Blechgreifer Typ TBL/TBLplus
TBL 12,0 S
12
360
550
125
130
162
154
30
0-50
55
52.1
Blechgreifer Typ TBL/TBLplus
TBL 12,0 L
12
460
615
175
130
162
154
30
50-100
55
63
Blechgreifer Typ TBL/TBLplus
TBL 15,0 S
15
360
550
125
130
162
204
45
0-50
55
76
Blechgreifer Typ TBL/TBLplus
TBL 15,0 L
15
460
615
175
130
162
204
45
50-100
55
86
Blechgreifer Typ TBL/TBLplus
TBL 20,0 S
20
462
674
165
130
210
235
45
0-65
65
123
Blechgreifer Typ TBL/TBLplus
TBL 20,0 L
20
560
724
195
130
210
235
45
65-130
65
135
Blechgreifer Typ TBL/TBLplus
TBL 30,0 S
30
462
667
165
60
210
295
65
0-65
66
195
Blechgreifer Typ TBL/TBLplus
TBL 30,0 L
30
560
732
195
60
210
295
65
65-130
67
256
Name
Artikelnr.
Tragfähigkeit in t
Typ
Downloads
Angebot anfordern
Blechgreifer Typ TBL/TBLplus
511101-005016
0,5
TBL 0,5
Blechgreifer Typ TBL/TBLplus
511101-015020
1,5
TBL 1,5 plus
Blechgreifer Typ TBL/TBLplus
511101-020032
2
TBL 2,0 plus
Blechgreifer Typ TBL/TBLplus
511101-030032
3
TBL 3,0 plus
Blechgreifer Typ TBL/TBLplus
511101-040032
4
TBL 4,0 S
Blechgreifer Typ TBL/TBLplus
511101-040060
4
TBL 4,0 L
Blechgreifer Typ TBL/TBLplus
511101-060050
6
TBL 6,0 S
Blechgreifer Typ TBL/TBLplus
511101-060100
6
TBL 6,0 L
Blechgreifer Typ TBL/TBLplus
511101-080050
8
TBL 8,0 S
Blechgreifer Typ TBL/TBLplus
511101-080100
8
TBL 8,0 L
Blechgreifer Typ TBL/TBLplus
511101-100050
10
TBL 10,0 S
Blechgreifer Typ TBL/TBLplus
511101-100100
10
TBL 10,0 L
Blechgreifer Typ TBL/TBLplus
511101-120050
12
TBL 12,0 S
Blechgreifer Typ TBL/TBLplus
511101-120100
12
TBL 12,0 L
Blechgreifer Typ TBL/TBLplus
511101-150050
15
TBL 15,0 S
Blechgreifer Typ TBL/TBLplus
511101-150100
15
TBL 15,0 L
Blechgreifer Typ TBL/TBLplus
511101-200065
20
TBL 20,0 S
Blechgreifer Typ TBL/TBLplus
511101-200130
20
TBL 20,0 L
Blechgreifer Typ TBL/TBLplus
511101-300065
30
TBL 30,0 S
Blechgreifer Typ TBL/TBLplus
511101-300130
30
TBL 30,0 L
