    Drahtseilrollen

    Artikelnummer 111123-100000
    Betriebsanleitung CAD Dateien
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

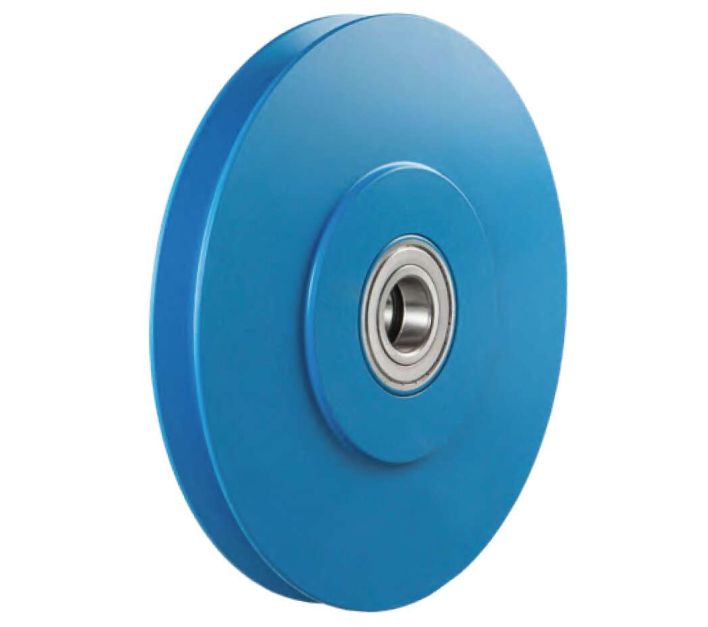

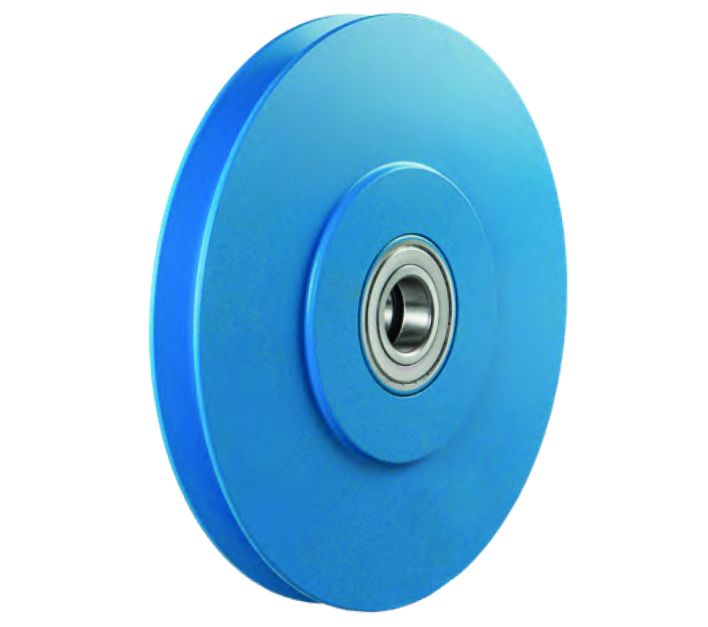

    main product photo
    Ausstattung und Verarbeitung: - serienmäßig mit hochwertigen, geschlossenen Kugellagern - geeignet für Hand- und Kraftbetrieb

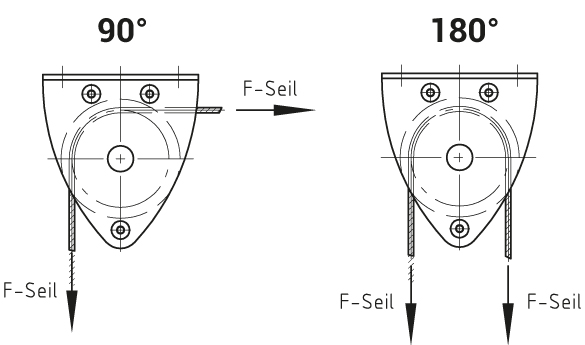

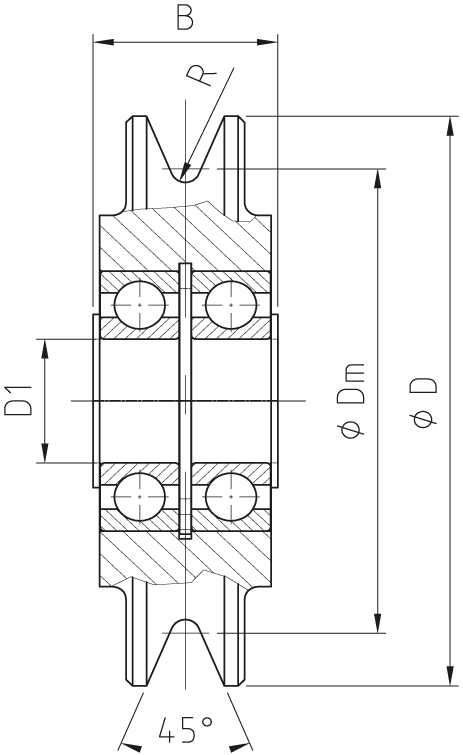

    Name Seildurchmesser in mm Außendurchmesser (D) in mm Seilzuglast in kg bei Umlenkung 180 Grad B in mm D1 in mm Dm Durchmesser in mm Kugellagertyp R in mm Seilzuglast in kg bei Umlenkung 90 Grad TrwGr
    Drahtseilrolle DSR 80/3 3 80 500 28 20 68 6004ZZ 1,6 700 3m
    Drahtseilrolle DSR 80/4 4 80 500 28 20 66 6004ZZ 2,2 700 1Bm
    Drahtseilrolle DSR 90/4 4 90 500 28 20 80 6004ZZ 2,2 700 2m
    Drahtseilrolle DSR 90/6 6 90 500 28 20 80 6004ZZ 3,2 700 1Dm
    Drahtseilrolle DSR 145/5 5 145 800 34 25 125 6205ZZ 2,7 1100 4m
    Drahtseilrolle DSR 145/6 6 145 800 34 25 125 6205ZZ 3,2 1100 2m
    Drahtseilrolle DSR 145/7 7 145 800 34 25 126 6205ZZ 3,7 1100 1Am
    Drahtseilrolle DSR 185/8 8 185 1630 42 30 160 6306ZZ 4,2 2300 2m
    Drahtseilrolle DSR 185/9 9 185 1630 42 30 162 6306ZZ 4,8 2300 1Am
    Drahtseilrolle DSR 270/10 10 270 1800 41 40 245 6208ZZ 5,3 2500 3m
    Drahtseilrolle DSR 270/11 11 270 1800 41 40 248 6208ZZ 6 2500 3m
    Drahtseilrolle DSR 270/12 12 270 1800 41 40 246 6208ZZ 6,5 2500 2m
    Drahtseilrolle DSR 270/13 13 270 1800 41 40 244 6208ZZ 7 2500 1Am
    Drahtseilrolle DSR 325/14 14 325 3200 60 50 297 6310ZZ 7,5 4500 2m
    Drahtseilrolle DSR 400/16 16 400 3800 61 50 368 6310ZZ 8,6 5000 3m
    Drahtseilrolle DSR 400/18 18 400 3800 61 50 364 6310ZZ 9,7 5000 2m
    Drahtseilrolle DSR 490/20 20 490 6000 72 65 450 6313ZZ 10,8 8000 3m
    Drahtseilrolle DSR 490/22 22 490 6000 72 65 447 6313ZZ 12 8000 2m

    Varianten
    Name Artikelnr. Seilzuglast in kg bei Umlenkung 180 Grad Seildurchmesser in mm Außendurchmesser (D) in mm Downloads Angebot anfordern
    Drahtseilrolle DSR 80/3 111123-108003 500 3 80
    Drahtseilrolle DSR 80/4 111123-108004 500 4 80
    Drahtseilrolle DSR 90/4 111123-109004 500 4 90
    Drahtseilrolle DSR 90/6 111123-109006 500 6 90
    Drahtseilrolle DSR 145/5 111123-114505 800 5 145
    Drahtseilrolle DSR 145/6 111123-114506 800 6 145
    Drahtseilrolle DSR 145/7 111123-114507 800 7 145
    Drahtseilrolle DSR 185/8 111123-118508 1630 8 185
    Drahtseilrolle DSR 185/9 111123-118509 1630 9 185
    Drahtseilrolle DSR 270/10 111123-127010 1800 10 270
    Drahtseilrolle DSR 270/11 111123-127011 1800 11 270
    Drahtseilrolle DSR 270/12 111123-127012 1800 12 270
    Drahtseilrolle DSR 270/13 111123-127013 1800 13 270
    Drahtseilrolle DSR 325/14 111123-132514 3200 14 325
    Drahtseilrolle DSR 400/16 111123-140016 3800 16 400
    Drahtseilrolle DSR 400/18 111123-140018 3800 18 400
    Drahtseilrolle DSR 490/20 111123-149020 6000 20 490
    Drahtseilrolle DSR 490/22 111123-149022 6000 22 490
