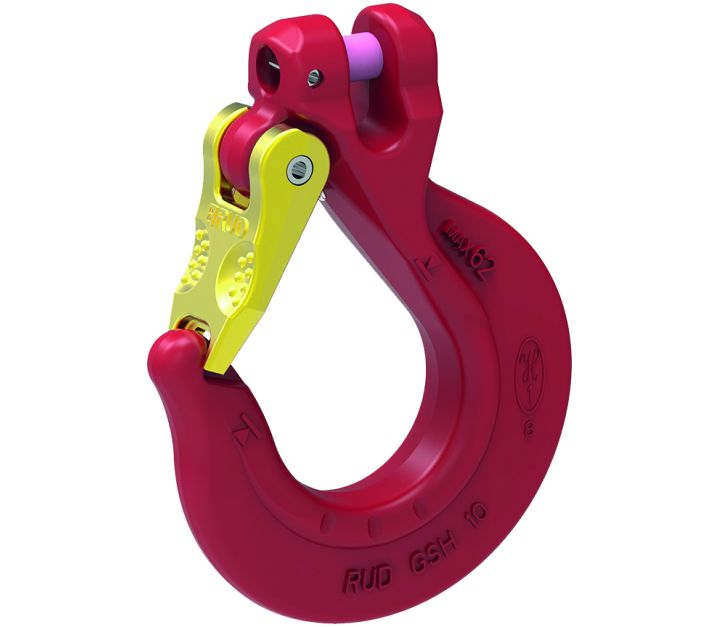

Granit-Super-Haken Typ GSH

Artikelnummer	53000
Bezeichnung	Güteklasse 8

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- geschmiedete vergütete Sicherungsfalle in Hakenspitze einrastend, dadurch Schutz gegen seitliches Verbiegen - dreifach gewickelte, rostgeschützte Doppelschenkelfeder - beidseitig Verschleißkanten - Markierung für Verschleiß der Maulweite und des Hakengrundes

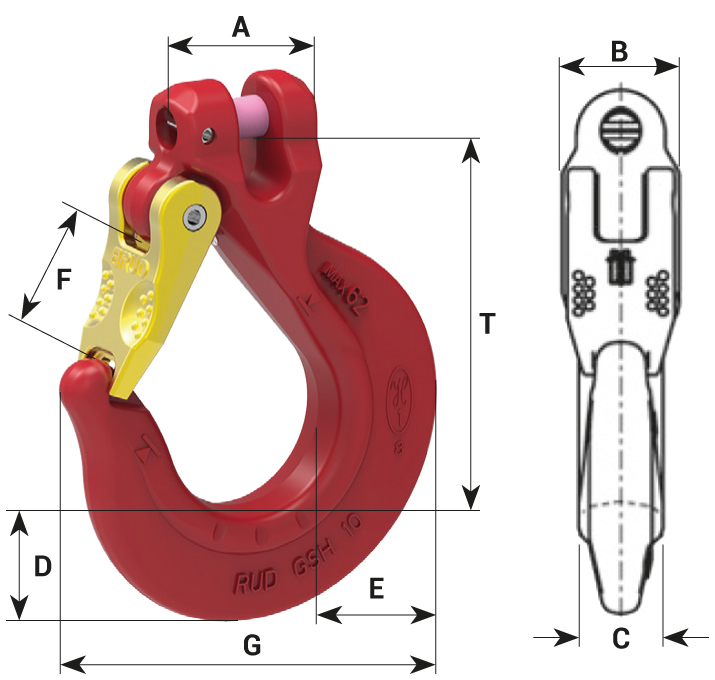

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
GSH-6	1,12	6	27	22	16	20	24	25	74	75	0,33
GSH-8	2	8	38	28	20	28	31	30	98	97	0,77
GSH-10	3,15	10	46	36	26	35	35	35	122	108	1,34
GSH-13	5,3	13	58	46	30	37	48	40	139	126	2,43
GSH-16	8	16	70	56	36	49	58	48	164	155	4,23

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
GSH-6	53068	1,12	6	Betriebsanleitung Datenblatt	Menge
GSH-8	53069	2	8	Betriebsanleitung Datenblatt	Menge
GSH-10	53070	3,15	10	Betriebsanleitung Datenblatt	Menge
GSH-13	53071	5,3	13	Betriebsanleitung Datenblatt	Menge
GSH-16	53072	8	16	Betriebsanleitung Datenblatt	Menge
