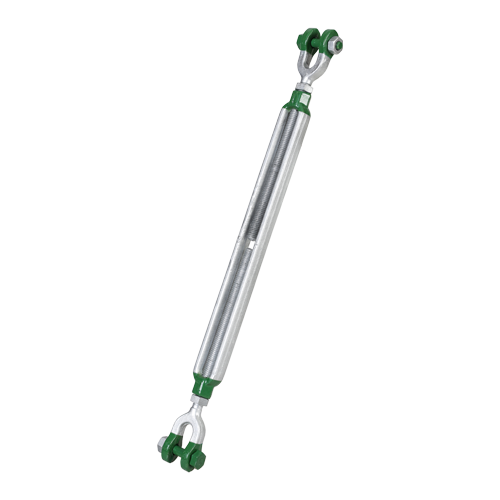

Die Green Pin Polar® Spannschraube JJ BN ist eine Güteklasse 8 Spannschraube mit Gabel - Gabel Endfittingen und einem Sicherheitsbolzen, ähnlich der ASTM F1145-92. Die Spannschraube kann unter extremen klimatischen Bedingungen eingesetzt werden, bis zu -40°C (-40°F). Eine besondere Eigenschaft der Green Pin® Spannschrauben ist, dass sie sowohl zum zum Heben als auch zum Zurren eingesetzt werden können. Die Spannschraube bietet auch eine doppelte Sicherheit (Splint und Sicherungsbolzen), die ein unbeabsichtigtes Herausdrehen des Bolzens verhindert. Das Green Pin Polar® Spannschraube JJ BN ist in in den Gewindedurchmessern von 1/2" (Spannlänge 12") bis 1 3/4" (Spannlänge 18").
- Sowohl zum Heben als auch zum Verzurren einsetzbar
- Perfekt für den Einsatz bei niedrigen Temperaturen (bis zu -40°C / -40°F)
- Doppelte Sicherheit (Splint & Sicherungsbolzen)
- Verzinkung sichert langfristige Lebensdauer
- Produktcode: G-6333
- Material: geschmiedet legierter Stahl, Güteklasse 8, vergütet
- Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
- Oberflächenbehandlung: feuerverzinkt
- Temperatureinsatzbereich: -40°C bis +200°C
- Zertifikate: 2.1, 2.2, 3.1, MTCa ,CE
- Normen: ähnlich ASTM F1145-92vormals U.S. Federal Specification FF-T-791b

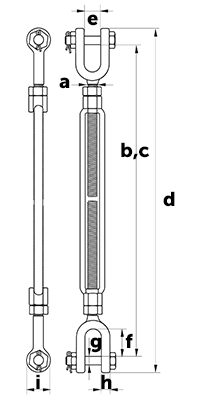

| Name |
WLL in t |
Bolzendurchmesser g in mm |
Durchmesser Auge i in mm |
Durchmesser Gewinde a in mm |
innere Länge f in mm |
Innere Weite Gabel e in mm |
Länge geöffnet c in mm |
Länge geschlossen b in mm |
Länge geschlossen d in mm |
Materialstärke Auge h in mm |
Spannweg in Zoll |
Gewicht pro Stück in kg |
| Green Pin Polar® Spannschraube JJ BN |
1 |
10 |
25 |
12 |
26 |
16 |
740 |
455 |
494 |
11 |
12 |
1,38 |
| Green Pin Polar® Spannschraube JJ BN |
1,59 |
13 |
33 |
16 |
32 |
18 |
774 |
498 |
557 |
14 |
12 |
2,32 |
| Green Pin Polar® Spannschraube JJ BN |
2,36 |
16 |
41 |
19 |
38 |
24 |
1096 |
670 |
740 |
16 |
18 |
4,57 |
| Green Pin Polar® Spannschraube JJ BN |
3,27 |
19 |
48 |
22 |
42 |
27 |
1132 |
713 |
790 |
19 |
18 |
6,5 |
| Green Pin Polar® Spannschraube JJ BN |
4,54 |
20 |
54 |
25 |
50 |
31 |
1168 |
750 |
835 |
20 |
18 |
8,4 |
| Green Pin Polar® Spannschraube JJ BN |
6,9 |
26 |
68 |
32 |
71 |
44 |
1230 |
805 |
310 |
26 |
18 |
13,6 |
| Green Pin Polar® Spannschraube JJ BN |
9,71 |
28 |
80 |
38 |
71 |
52 |
1244 |
825 |
356 |
28 |
18 |
21,1 |
| Green Pin Polar® Spannschraube JJ BN |
12,7 |
33 |
90 |
45 |
86 |
60 |
1316 |
938 |
1092 |
33 |
18 |
30 |
