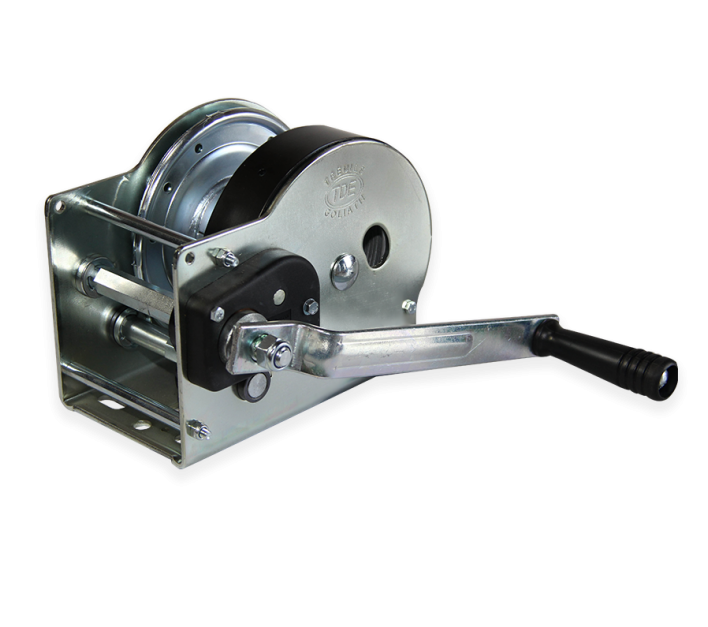

Handseilwinden AFD

Artikelnummer	508109-110000
Bezeichnung	mit automatischer Bremsfunktion und Schutzgehäuse

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Zuglast 1.Seillage in kg

Ausführung

zusätzliche Bemerkungen

Anzahl

Andreas Trepte

034243/30258

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- Lasthaltung ohne Eingriff der Kurbel - nach europäischer Norm EN13157-A1 - fixe/abnehmbare Kurbel

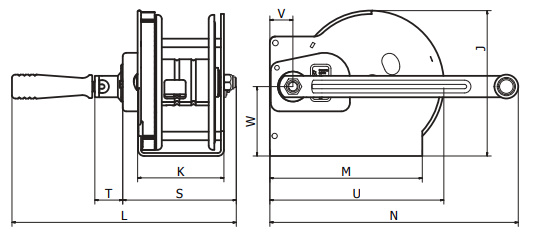

Name	Ausführung	Zuglast 1.Seillage in kg	Durchmesser des Spulennabels in mm	J in mm	K in mm	L in mm	M in mm	N in mm	S in mm	Seilaufnahme in m/Seildurchmesser in mm	T in mm	U in mm	V in mm	W in mm	Zuglast 2. Seillage in kg	Gewicht in kg
Handseilwinde 4AFMD	feste Kurbel	190	27	96	50	211	125	195	78	8/3	32	126	27	31	80	2,0
Handseilwinde 4AFD	feste Kurbel	340	36	96	90,5	250	125	197	117	10/4	32	128	27	31	190	2,5
Handseilwinde 6AFD	feste Kurbel	500	45	128	99,5	265	155	240	132	12/5	32	161	27	58	240	3,6
Handseilwinde 8AFD	feste Kurbel	650	54	167	100,5	265	178,5	290	132	19/6	32	200	27	81	270	5,5
Handseilwinde 12AFD	feste Kurbel	900	63	170	120	294	200,5	295	155	12/7	38	214	28	81	490	7,4
Handseilwinde 20AFD	feste Kurbel	1180	72	170	120	294	200,5	330	155	10/8	38	214	28	81	650	7,8
Handseilwinde 20AFD mit abnehmbarer Kurbel	abnehmbare Kurbel	1180	72	170	120	294	200,5	330	155	10/8	38	214	28	81	650	7,8

Name	Artikelnr.	Zuglast 1.Seillage in kg	Ausführung	Downloads	Angebot anfordern
Handseilwinde 4AFMD	508109-110190	190	feste Kurbel	Betriebsanleitung Datenblatt	Menge
Handseilwinde 4AFD	508109-110340	340	feste Kurbel	Betriebsanleitung Datenblatt	Menge
Handseilwinde 6AFD	508109-110500	500	feste Kurbel	Betriebsanleitung Datenblatt	Menge
Handseilwinde 8AFD	508109-110650	650	feste Kurbel	Betriebsanleitung Datenblatt	Menge
Handseilwinde 12AFD	508109-110900	900	feste Kurbel	Betriebsanleitung Datenblatt	Menge
Handseilwinde 20AFD	508109-111180	1180	feste Kurbel	Betriebsanleitung Datenblatt	Menge
Handseilwinde 20AFD mit abnehmbarer Kurbel	508109-111181	1180	abnehmbare Kurbel	Betriebsanleitung Datenblatt	Menge
