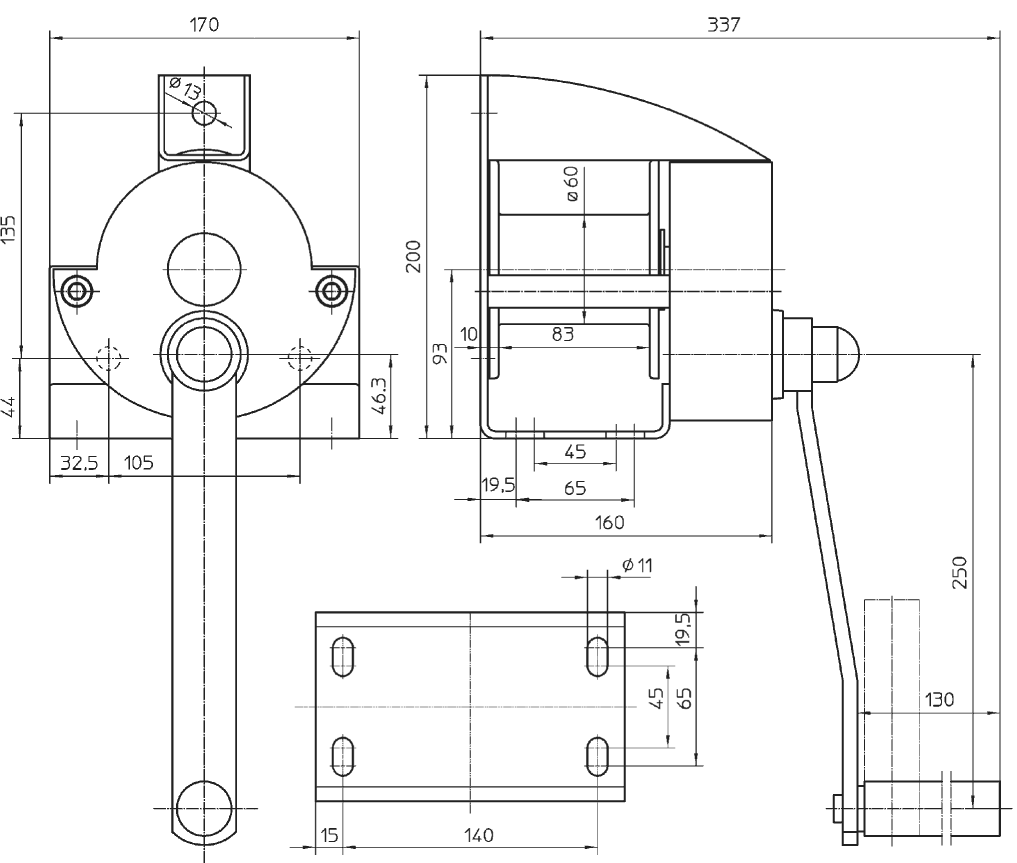

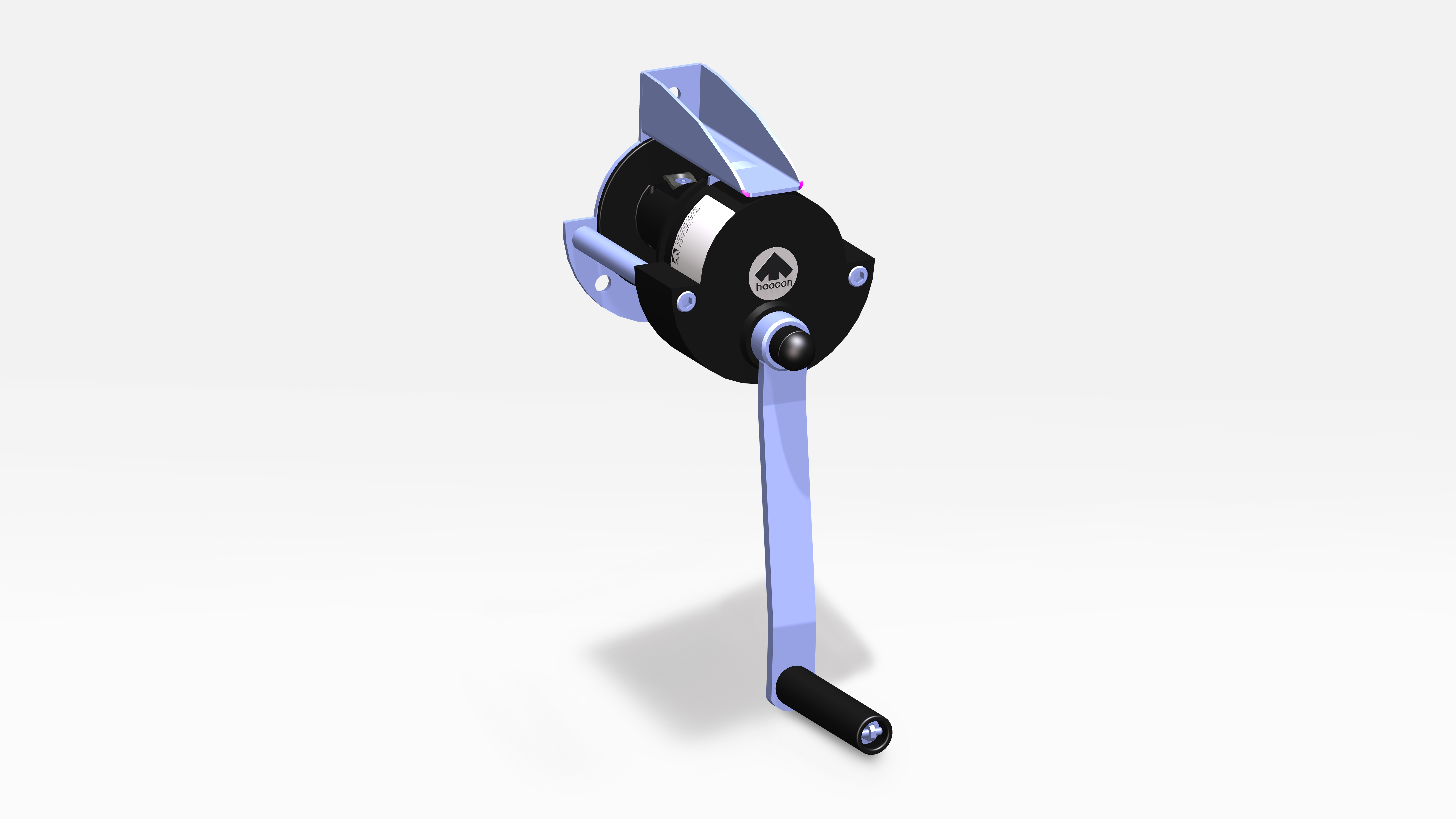

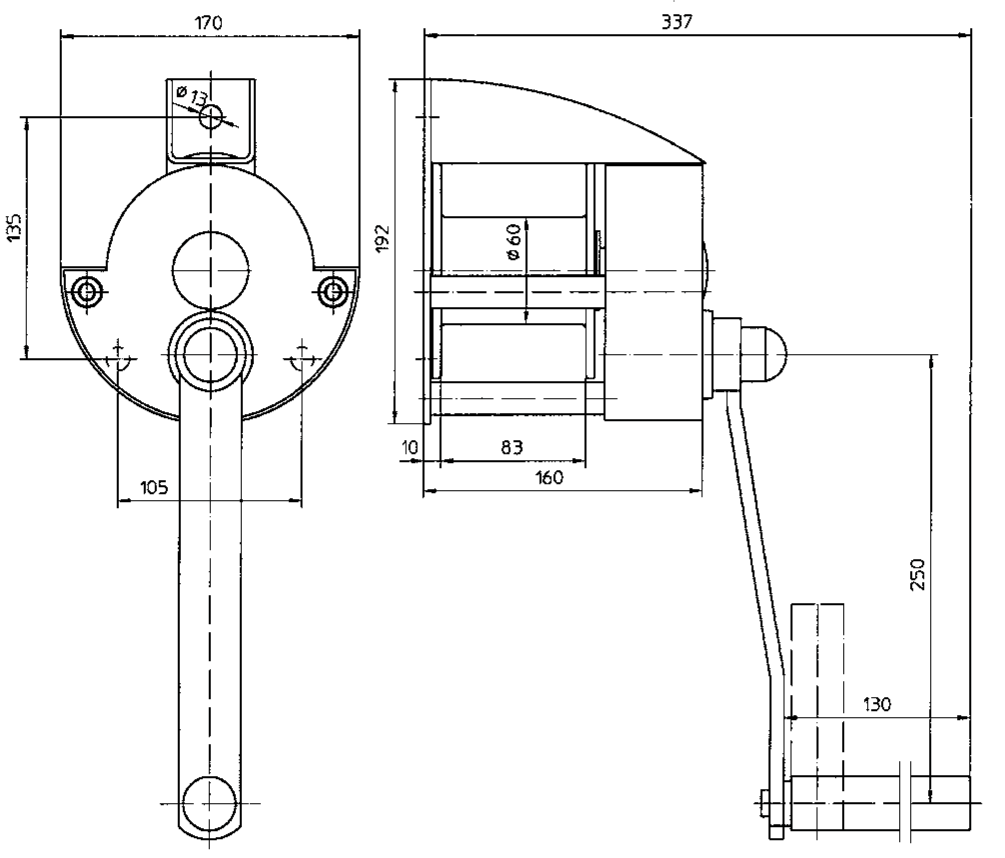

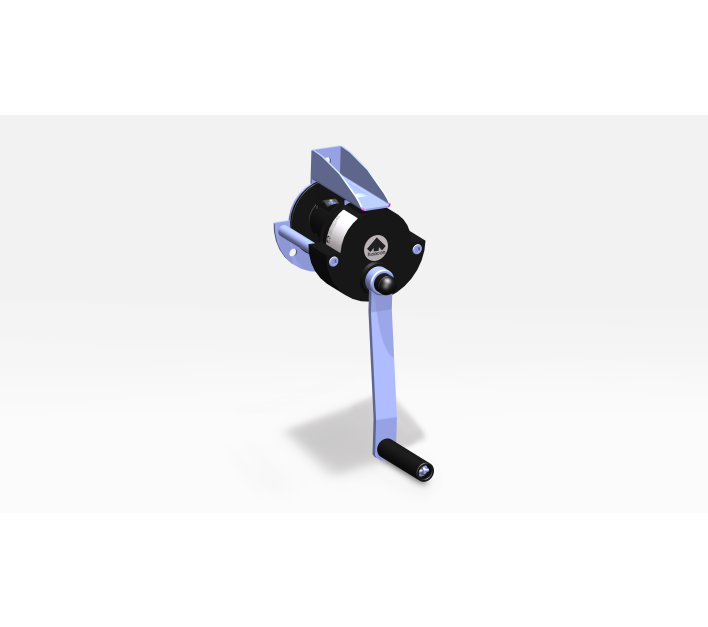

Handseilwinden Typ TG

Artikelnummer	508106-100000
Bezeichnung	für Wand- oder Konsolenbefestigung

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Zuglast 1.Seillage in kg

Ausführung

Kurbeltyp

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Erforderliches Drahtseil: EN 12385-4, 6x19M-WC (ehem. DIN 3060), SFK 1770, verzinkt (B), s/Z

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- korrosionsbeständig - geräuscharm - große Seilaufnahme - kompakte Form - selbsthemmend - richtungsunabhängiger Seilabgang - klappbarer Kurbelgriff - wahlweise verzinkt oder Edelstahl - für Wand oder Konsolenbefestigung lieferbar - Seiltrommel-Ø = 60 mm - entsprechend DGUV-V54 - Die abnehmbare Kurbel ist formschlüssig mit einem federnd gelagerten Bolzen gesichert. (Gewährleistung der durch die UVV geforderten Sicherheit bei der Bedienung)

Name	Ausführung	Zuglast 1.Seillage in kg	Kurbeltyp	Hub-/Kurbelumdrehung in mm 1. Seillage	Kurbeldruck in N	Seilaufnahme in m/Seildurchmesser in mm	Übersetzung	Zuglast oberste Seillage in kg	Gewicht (ohne Seil) in kg
TG 300 WM	Winde mit Wandbefestigung (WM)	300	fest	65	160	29/4	3:1	185	5
TG 300 WM	Winde mit Wandbefestigung (WM)	300	abnehmbar	65	160	29/4	3:1	185	5
TG 500 WM	Winde mit Wandbefestigung (WM)	500	fest	46	200	20/5	4:5	320	5
TG 500 WM	Winde mit Wandbefestigung (WM)	500	abnehmbar	46	200	20/5	4:5	320	5
TG 300 KM	Winde mit Konsolenbefestigung (KM)	300	fest	65	160	29/4	3:1	185	5
TG 300 KM	Winde mit Konsolenbefestigung (KM)	300	abnehmbar	65	160	29/4	3:1	185	5
TG 500 KM	Winde mit Konsolenbefestigung (KM)	500	fest	46	200	20/5	4:5	320	5
TG 500 KM	Winde mit Konsolenbefestigung (KM)	500	abnehmbar	46	200	20/5	4:5	320	5
