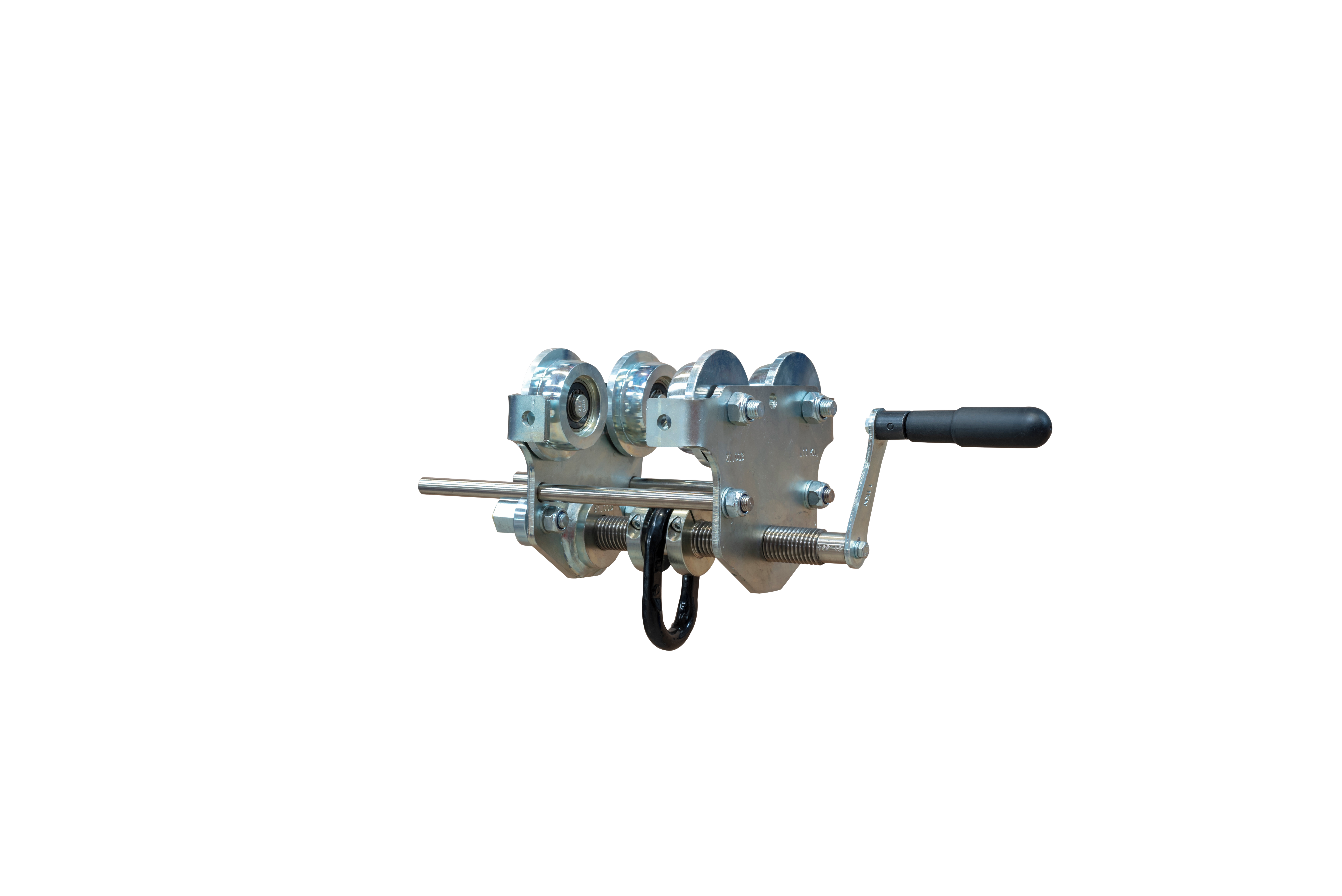

Handycat Roll- und Haspelfahrwerk

Artikelnummer	539555-140000
Bezeichnung	Tragfähigkeit: 1,0 t - 5,0 t

Wählen Sie Ihre Produktvariante

Tragfähigkeit in kg

Flanschbreite in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Der minimale Kurvenradius basiert auf der in der Tabelle angegebenen, maximalen Flanschbreite. Bei kleineren Kurvenradien bitte immer Kontakt zu unseren Ansprechpartnern aufnehmen. - Maschinenrichtlinie 2006/42/EC - EN13157 - Hergestellt in den Niederlanden - Revolutionäres 3-Schaft-System, für ein großes Spektrum an Flanschbreiten - Materialrückverfolgbarkeit für alle tragenden Bauteile - Geeignet für alle Trägertypen - Einfache Montage durch Drehen der Spindel - Einfaches Einhängen von Hebezeugen - Perfekt für vorübergehende Wartungsarbeiten geeignet - Durchdachtes Sicherungssystem schützt vor unbeabsichtigtem Verändern der ausgewählten Flanschbreite - Radbruchstützen, Kettenführung am Haspelfahrwerk - Laufräder mit lebensdauergeschmiertem Kugellager - Korrosionsschutz: Elektrisch galvanisierte Bauteile - Aufhängeglied aus hochfestem Stahl - Auch in explosionsgeschützter Ausführung (ATEX) verfügbar

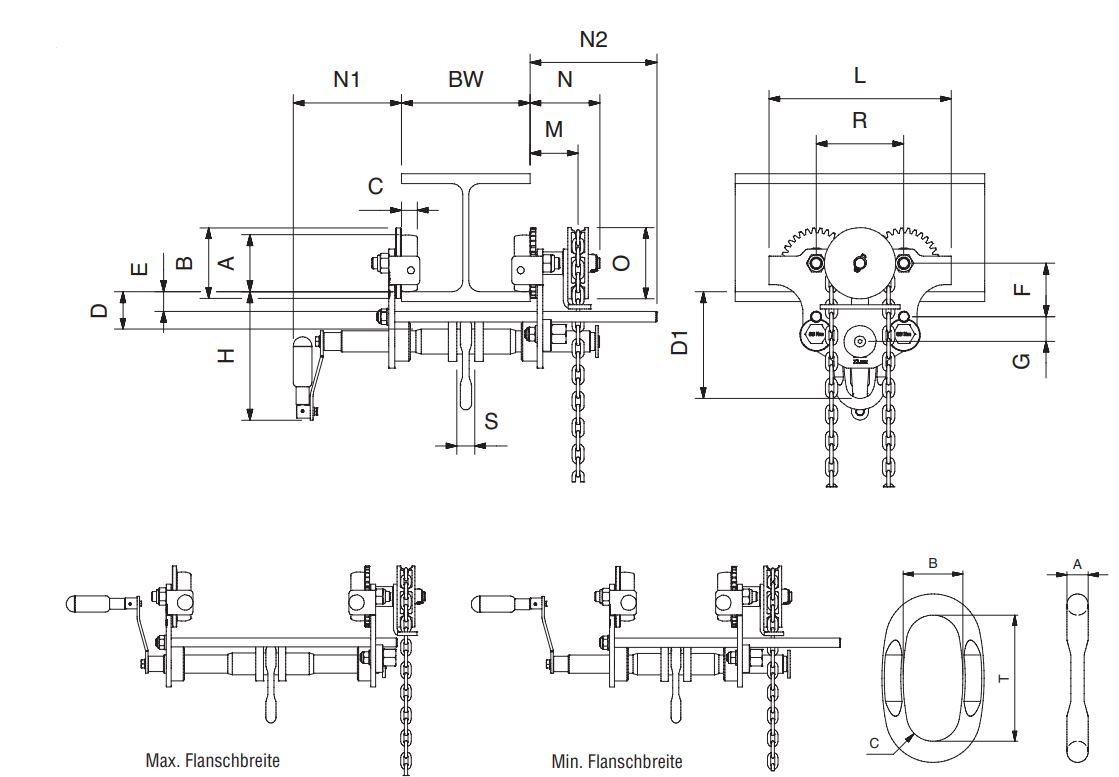

Name	Tragfähigkeit in kg	Flanschbreite in mm	A in mm	B in mm	C in mm	D in mm	D1 in mm	E in mm	F in mm	Fahrwerk	G in mm	H in mm	Kraftaufwand max. in kg	L in mm	M in mm	min radius in mm	N in mm	N1 in mm	N2 in mm	O in mm	R in mm	S in mm	Gewicht pro Stück in kg
Handycat Roll- und Haspelfahrwerk	1000	55-180	60	75	18	45	120	20	58	11 kN	29	189	10	190	65	1050	90	166-BW/2	228-BW	100	99	22	7 - 8
Handycat Roll- und Haspelfahrwerk	1000	180-305	60	75	18	45	120	20	58	11 kN	29	189	10	190	65	1050	90	1400	349-BW	100	99	22	7 - 8
Handycat Roll- und Haspelfahrwerk	2000	74-180	80	100	22	55	150	27	75	22 kN	35	197	16	255	65	1400	90	171-BW/2	237-BW	100	123	25	14 - 15
Handycat Roll- und Haspelfahrwerk	2000	180-305	80	100	22	55	150	27	75	22 kN	35	197	16	255	65	1400	90	2200	358-BW	100	123	25	14 - 15
Handycat Roll- und Haspelfahrwerk	3200	90-180	100	120	25	67	197	35	95	33 kN	40	210	20	300	70	1750	95	176-BW/2	245-BW	100	144	32	23 - 24
Handycat Roll- und Haspelfahrwerk	3200	180-305	100	120	25	67	197	35	95	33 kN	40	210	20	300	70	1750	95	236-BW/2	366-BW	100	144	32	23 - 24
Handycat Roll- und Haspelfahrwerk	5000	106-180	125	150	30	90	230	40	115	52 kN	60	235	20	375	100	2200	130	188-BW/2	259-BW	135	174	38	39 - 40
Handycat Roll- und Haspelfahrwerk	5000	180-305	125	150	30	90	230	40	115	52 kN	60	235	20	375	100	2200	130	248-BW/2	380-BW	135	174	38	39 - 40

Varianten

Name	Artikelnr.	Tragfähigkeit in kg	Flanschbreite in mm	Angebot anfordern
Handycat Roll- und Haspelfahrwerk	539555-140001	1000	55-180	Menge
Handycat Roll- und Haspelfahrwerk	539555-140002	1000	180-305	Menge
Handycat Roll- und Haspelfahrwerk	539555-140003	2000	74-180	Menge
Handycat Roll- und Haspelfahrwerk	539555-140004	2000	180-305	Menge
Handycat Roll- und Haspelfahrwerk	539555-140005	3200	90-180	Menge
Handycat Roll- und Haspelfahrwerk	539555-140006	3200	180-305	Menge
Handycat Roll- und Haspelfahrwerk	539555-140007	5000	106-180	Menge
Handycat Roll- und Haspelfahrwerk	539555-140008	5000	180-305	Menge
