    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH

    Artikelnummer 539555-120000
    Bezeichnung Tragfähigkeit: 0,5 t - 30,0 t
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    Optional:

    - Spezieller Oberflächenschutz nach ISO 12944
    - Verlängerter Kettenradantrieb (max. 300mm), Maß "M".
    - Parkeinrichtung zum Parken im unbelasteten Zustand
    - Spezielle Seitenplatten zur Vergrößerung des Maßes "E".
    - Typenschild aus Edelstahl mit Tag-Nummer
    - Abnahmeprüfzeugnis 3.1
    - 3.1 Materialzeugnis für tragende Bauteil

    Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
    Beachten Sie die jährliche Prüffrist!

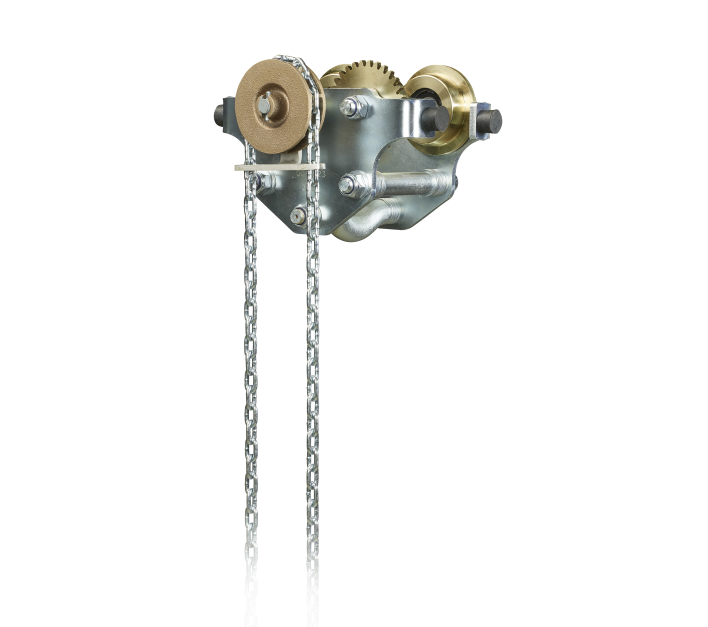

    main product photo
    Der minimale Trägerradius basiert auf der maximalen Trägerbreite, die in der Tabelle angegeben ist. Bei kleineren gebogenen Trägern wenden Sie sich zur Klärung immer an unsere Ansprechpartner. Maximale INP-Profilbegrenzung für 6kN = INP220, 11kN = INP300, 22kN = INP360, 33kN = INP400, 52/64kN = INP450 Explosionsfähige Gase: ATEX Explosion Protected II 2G EX h IIC T4 Gb (zone 1) Explosionsfähige Stäube: ATEX Explosion Protected II 2D EX h IIC T135°C Db (zone 21) - Einzigartiges 3-Schaft-Design, das Stabilität und Sicherheit gewährleistet - Verstellbare Aufhängungsbolzen (siehe Tabelle) - Radbruchstütze und Kippschutz integriert - Laufrollen mit lebensdauergeschmierten Kugellagern - Geeignet für alle Trägertypen - Oberflächenbehandlung Fahrwerk: elektrisch verzinkt bis 64kN Fahrgestelltyp - Oberflächenbehandlung Fahrwerk 2-lagiges Farbsystem, RAL7021, Fahrgestelltyp 84kN und höher - Handkette aus Edelstahl - Gummipuffer am Fahrwerk montiert - Massive Bronze Räder

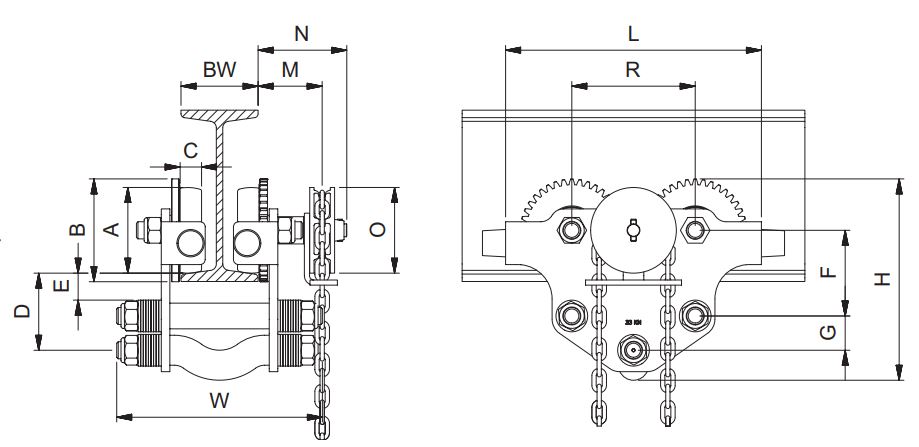

    Name Tragfähigkeit in kg Flanschbreite in mm A in mm B in mm C in mm D in mm E in mm F in mm Fahrwerk G in mm H in mm Kraftaufwand max. L in mm M in mm min radius in mm N in mm O in mm R in mm W in mm Gewicht pro Stück in kg
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 500 55-102 45 60 15 52 15 45 6 kN 30 125 - 150 700 75 160 3
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 500 105-152 45 60 15 52 15 45 6 kN 30 125 - 150 700 75 210 3
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 1000 55-102 60 75 18 60 20 60 11 kN 30 160 10 190 65 1050 90 100 99 175 5 - 6
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 1000 105-152 60 75 18 60 20 60 11 kN 30 160 10 190 65 1050 90 100 99 225 5 - 6
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 1000 156-203 60 75 18 60 20 60 11 kN 30 160 10 190 65 1050 90 100 99 275 5 - 6
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 1000 207-254 60 75 18 60 20 60 11 kN 30 160 10 190 65 1050 90 100 99 325 5 - 6
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 2000 74-127 80 100 22 75 27 80 22 kN 35 205 16 255 65 1400 90 100 123 215 11 - 12
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 2000 127-180 80 100 22 75 27 80 22 kN 35 205 16 255 65 1400 90 100 123 170 11 - 12
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 2000 190-243 80 100 22 75 27 80 22 kN 35 205 16 255 65 1400 90 100 123 330 11 - 12
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 2000 254-305 80 100 22 75 27 80 22 kN 35 205 16 255 65 1400 90 100 123 390 11 - 12
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 3200 90-143 100 120 25 90 35 100 33 kN 40 245 20 300 70 1750 95 100 144 250 18 - 19
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 3200 149-203 100 120 25 90 35 100 33 kN 40 245 20 300 70 1750 95 100 144 310 18 - 19
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 3200 203-254 100 120 25 90 35 100 33 kN 40 245 20 300 70 1750 95 100 144 360 18 - 19
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 3200 251-305 100 120 25 90 35 100 33 kN 40 245 20 300 70 1750 95 100 144 410 18 - 19
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 5000 106-156 125 150 30 117 40 120 52 kN 60 305 20 375 100 2200 130 135 174 207 31 - 32
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 5000 160-210 125 150 30 117 40 120 52 kN 60 305 20 375 100 2200 130 135 174 325 31 - 32
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 5000 210-260 125 150 30 117 40 120 52 kN 60 305 20 375 100 2200 130 135 174 375 31 - 32
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 5000 255-305 125 150 30 117 40 120 52 kN 60 305 20 375 100 2200 130 135 174 420 31 - 32
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 6300 106-156 125 150 30 117 40 120 64 kN 60 310 25 375 100 2200 130 135 174 207 33 - 34
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 6300 160-210 125 150 30 117 40 120 64 kN 60 310 25 375 100 2200 130 135 174 325 33 - 34
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 6300 210-260 125 150 30 117 40 120 64 kN 60 310 25 375 100 2200 130 135 174 375 33 - 34
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 6300 255-305 125 150 30 117 40 120 64 kN 60 310 25 375 100 2200 130 135 174 420 33 - 34
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 8000 ≥119 160 190 35 145 45 145 84 kN 80 365 16 450 105 2950 130 270 220 BW+150 85 - 90
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 10000 ≥131 160 190 35 145 45 145 104 kN 80 370 19 450 105 2950 130 270 220 BW+150 90 - 95
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 12500 ≥143 160 190 35 145 45 145 124 kN 80 370 23 450 105 2950 130 270 220 BW+150 95 - 100
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 16000 ≥155 200 240 50 165 42 165 164 kN 100 445 25 550 135 3700 170 300 272 BW+185 135 - 145
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 20000 ≥170 200 240 50 165 42 165 204 kN 100 450 25 550 135 3700 170 300 272 BW+185 140 - 160
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 25000 ≥185 200 240 50 165 42 165 254 kN 100 455 25 550 135 3700 170 380 272 BW+195 150 - 160
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 30000 ≥200 250 288 55 265 62.5 215 328 kN 175 655 25 670 144 4000 181 380 320 BW+196 310

    Varianten
    Name Artikelnr. Tragfähigkeit in kg Flanschbreite in mm Downloads Angebot anfordern
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120001 500 55-102
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120002 500 105-152
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120003 1000 55-102
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120004 1000 105-152
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120005 1000 156-203
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120006 1000 207-254
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120007 2000 74-127
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120008 2000 127-180
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120009 2000 190-243
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120010 2000 254-305
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120011 3200 90-143
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120012 3200 149-203
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120013 3200 203-254
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120014 3200 251-305
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120015 5000 106-156
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120016 5000 160-210
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120017 5000 210-260
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120018 5000 255-305
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120019 6300 106-156
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120020 6300 160-210
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120021 6300 210-260
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120022 6300 255-305
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120023 8000 ≥119
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120024 10000 ≥131
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120025 12500 ≥143
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120026 16000 ≥155
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120027 20000 ≥170
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120028 25000 ≥185
    HD3C ROLL- UND HASPELFAHRWERK ATEX HIGH 539555-120029 30000 ≥200
