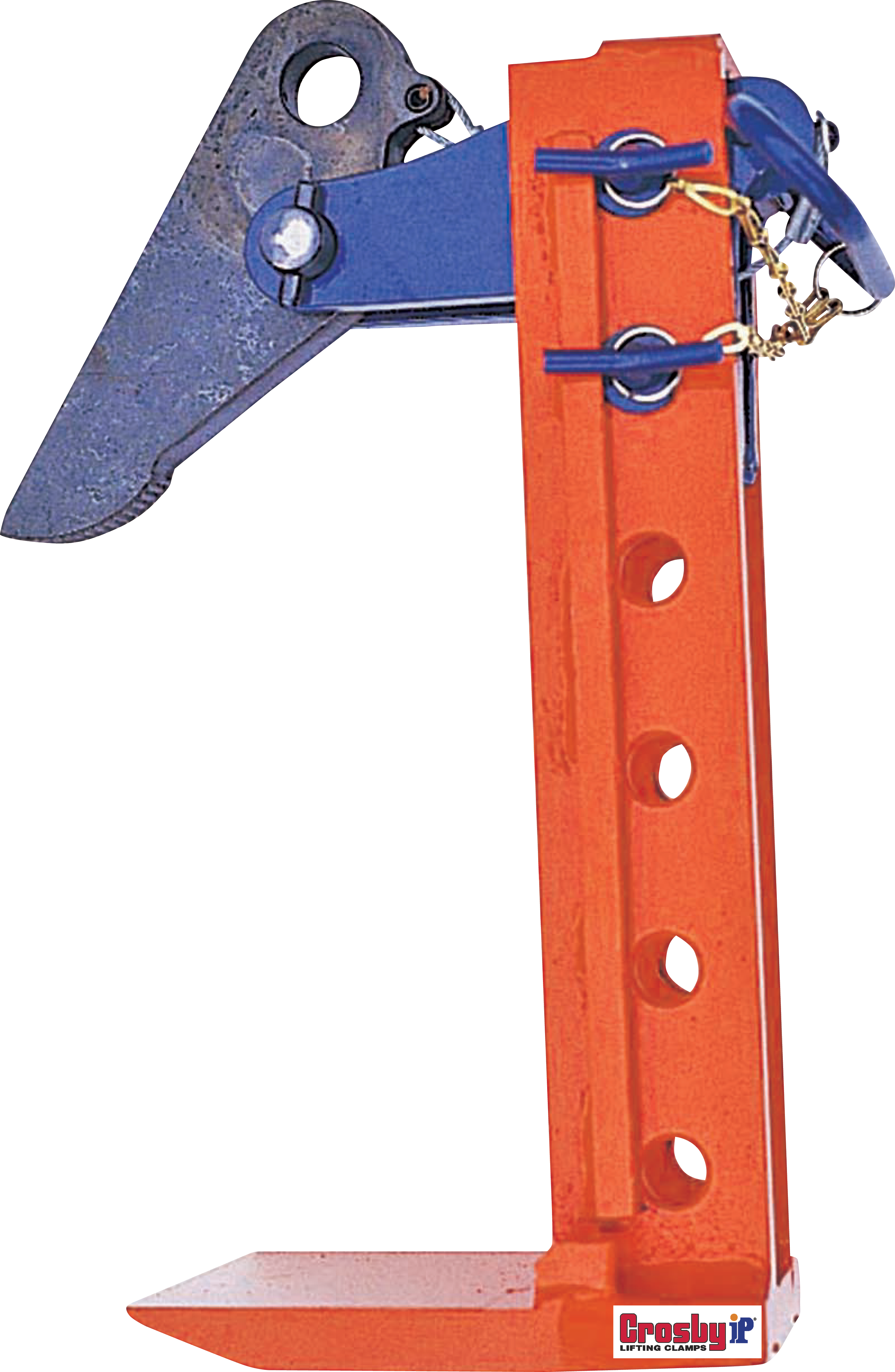

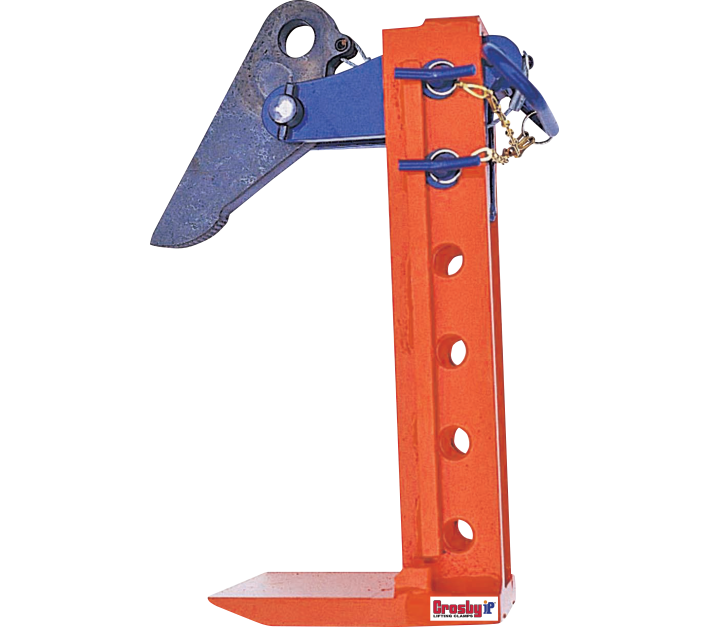

Horizontal-Hebeklemmen Typ IPPE10B

Artikelnummer	510109-000000
Bezeichnung	Tragfähigkeit: 3,0 t - 12,0 t

CAD Dateien

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Technische Zeichnung auf Anfrage!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Die Klemme ist zum Heben, Senken und Transportieren von Bündeln aus nicht biegbaren Blechen aus Metall in horizontaler Position geeignet. Die Backenöffnung kann leicht auf die Höhe des Bündels eingestellt werden. Diese Klemme hat Magnete in der Fußplatte, was es ermöglicht, gleichzeitig mehrere Klemmen zu bedienen und Lasten zu heben. Greifbereich: 0 - 180 mm

Name	WLL pro Paar in t	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	J in mm	L in mm	Gewicht pro Paar in kg
3,0-IPPE10B	3	204	322	20	26	66	20	100	50	15	23
6,0-IPPE10B	6	220	340	25	30	74	20	140	60	13	32,6
9,0-IPPE10B	9	248	365	25	34	90	20	190	70	13	49,6
12,0-IPPE10B	12	252	376	30	40	90	25	200	70	18	65,4

Varianten

Name	Artikelnr.	WLL pro Paar in t	Downloads	Angebot anfordern
3,0-IPPE10B	510109-030180	3	CAD Dateien Datenblatt	Menge
6,0-IPPE10B	510109-060180	6	CAD Dateien Datenblatt	Menge
9,0-IPPE10B	510109-090180	9	CAD Dateien Datenblatt	Menge
12,0-IPPE10B	510109-120180	12	CAD Dateien Datenblatt	Menge
