Hydraulik-Schläuche Typ HHC

Artikelnummer 523107-110000
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

- Diese Hydraulikschläuche haben serienmäßig den passenden Kupplungsstecker Modell CMY-1.
- Standardschlauchlängen siehe Tabelle! Andere Längen und größere Nennweiten liefern wir selbstverständlich auf Anfrage.

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

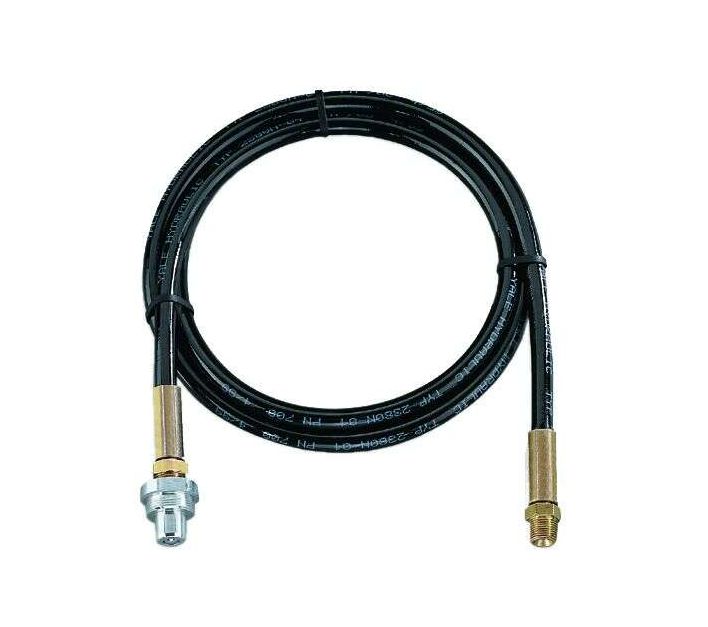

Diese Thermoplast-Hochdruck-Hydraulikschläuche sind von höchster Qualität und Haltbarkeit. Die vierlagigen Schläuche verfügen über zwei Stahllagen, stabile Armaturen mit 19 mm Sechskant und einen abriebfesten Außenmantel. Die Volumenausdehnung ist äußerst gering. - Nennweite (Innendurchmesser): 6,3 mm - zul. Betriebsdruck: 700 bar - Außen-Ø: ca. 14 mm - Biegeradius: min. 100 mm Auswahlhilfe für Hydraulikschläuche: - Hydraulikschlauch für Standard-Kombination (- Pumpe – Schlauch – Zylinder -): Bestellen Sie einen Standardschlauch mit Kupplungs­stecker, Modell HHC – ...(z. B. Modell HHC-20). - Hydraulikschlauch soll beidseitig kuppelbar sein (beidseitig Kupplungsstecker Modell CMY-1): Bei langen Hydraulikschläuchen zu empfehlen. Sie benötigen zusätzlich zum normalen HHC – … Schlauch eine komplette Kupplung Modell CCY-1. - Hydraulikschlauch als Verlängerungsschlauch (einseitig Kupplungsstecker, andere Seite Kupplungsmuffe):Sie benötigen zum normalen HHC – … Schlauch beliebiger Länge zusätzlich eine Kupplungsmuffe, Modell CFY-2 (mit Innengewinde). - Hydraulikschläuche ohne Kupplungsteile (beidseitig Einschraubgewinde): Sind ebenfalls erhältlich, Modell HH – … (beidseitig 3/8-NPT außen).
Name Länge Schlauch in m Anschluss 1 Anschluss 2
HHC - 5 0,5 Kupplungsstecker CMY-1 Einschraubgewinde 3/8-NPT, außen
HHC - 10 1 Kupplungsstecker CMY-1 Einschraubgewinde 3/8-NPT, außen
HHC - 20 2 Kupplungsstecker CMY-2 Einschraubgewinde 3/8-NPT, außen
HHC - 30 3 Kupplungsstecker CMY-3 Einschraubgewinde 3/8-NPT, außen
HHC - 40 4 Kupplungsstecker CMY-4 Einschraubgewinde 3/8-NPT, außen
HHC - 60 6 Kupplungsstecker CMY-5 Einschraubgewinde 3/8-NPT, außen
HHC - 80 8 Kupplungsstecker CMY-6 Einschraubgewinde 3/8-NPT, außen
HHC - 100 10 Kupplungsstecker CMY-7 Einschraubgewinde 3/8-NPT, außen
HHC - 120 12 Kupplungsstecker CMY-8 Einschraubgewinde 3/8-NPT, außen
HHC - 150 15 Kupplungsstecker CMY-9 Einschraubgewinde 3/8-NPT, außen
Name Artikelnr. Länge Schlauch in m Downloads Angebot anfordern
HHC - 5 523107-110050 0,5
HHC - 10 523107-110100 1
HHC - 20 523107-110200 2
HHC - 30 523107-110300 3
HHC - 40 523107-110400 4
HHC - 60 523107-110600 6
HHC - 80 523107-110800 8
HHC - 100 523107-111000 10
HHC - 120 523107-111200 12
HHC - 150 523107-111500 15
