Kabelschlag-Grummets nach DIN EN 13414-3
Artikelnummer | 201103-000000 |
---|
Ansprechpartner:
Hinweise
- Falls nicht möglich können passende Schäkel mit extra breitem Schäkelkörper verwendet werden!
- Auf Anfrage können wir bis Ø696 mm und ca. 9500 t Tragkraft liefern!
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
- hochflexibles Anschlagseil mit Stahleinlage für hohe Tragfähigkeiten nach DIN EN 13414-3
- verzinkte Ausführung
- Aufhängebolzen muss ausreichend dimensioniert sein
- Aufgrund der Verwendung verschiedener Seilfestigkeitsklassen und Seilkonstruktionen kann es zu Abweichungen im Durchmesser, in der Tragfähigkeit und des Gewichtes kommen!
- Achtung! Beim Umschlingen von Lasten darf das Seil nicht verdreht werden!

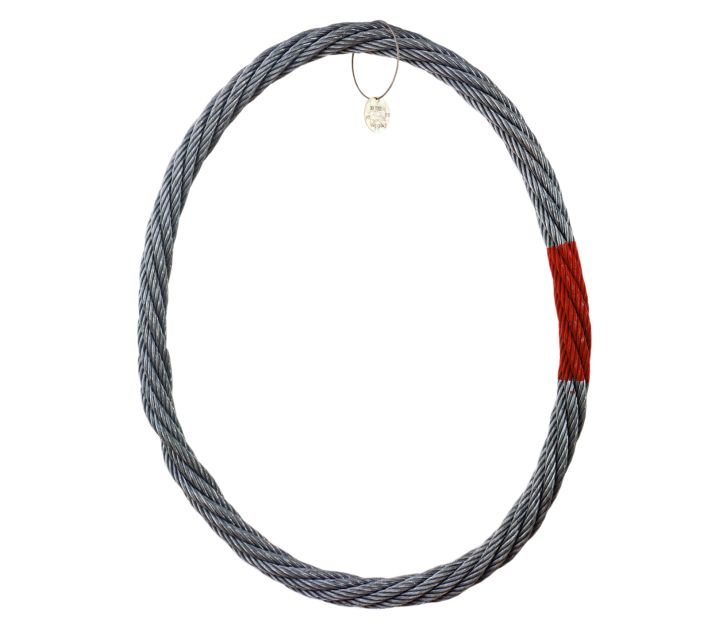

- Rot markierte Stoßstellen nicht in den Kranhaken oder an den Anschlagpunkt auflegen!
Name | Tragfähigkeit in t | Umfang in m | Mindestumfangslänge in m | Seildurchmesser in mm | Gewicht pro Meter Umfang ca. in kg |
---|---|---|---|---|---|
Kabelschlag-Grummets - 9 mm | 1,4 | 2 | 0,32 | 9 | 0,26 |
Kabelschlag-Grummets - 12 mm | 2,5 | 2 | 0,42 | 12 | 0,46 |
Kabelschlag-Grummets - 15 mm | 3,85 | 2 | 0,53 | 15 | 0,71 |
Kabelschlag-Grummets - 18 mm | 5,55 | 2 | 0,63 | 18 | 1,04 |
Kabelschlag-Grummets - 21 mm | 7,65 | 2 | 0,74 | 21 | 1,4 |
Kabelschlag-Grummets - 24 mm | 9,84 | 2 | 0,84 | 24 | 1,82 |
Kabelschlag-Grummets - 27 mm | 12,47 | 3 | 0,95 | 27 | 2,31 |
Kabelschlag-Grummets - 30 mm | 15,37 | 3 | 1,05 | 30 | 2,86 |
Kabelschlag-Grummets - 33 mm | 18,61 | 4 | 1,16 | 33 | 4,34 |
Kabelschlag-Grummets - 36 mm | 22,25 | 4 | 1,26 | 36 | 4,52 |
Kabelschlag-Grummets - 39 mm | 25,99 | 4 | 1,37 | 39 | 5,3 |
Kabelschlag-Grummets - 42 mm | 30,18 | 4 | 1,47 | 42 | 6,15 |
Kabelschlag-Grummets - 45 mm | 34,55 | 4 | 1,65 | 45 | 7,5 |
Kabelschlag-Grummets - 48 mm | 39,43 | 4 | 1,68 | 48 | 8,03 |
Kabelschlag-Grummets - 54 mm | 49,78 | 4 | 1,89 | 54 | 10,13 |
Kabelschlag-Grummets - 57 mm | 55,5 | 4 | 2,1 | 57 | 12 |
Kabelschlag-Grummets - 60 mm | 61,45 | 4 | 2,1 | 60 | 12,53 |
Kabelschlag-Grummets - 66 mm | 76,28 | 6 | 2,31 | 66 | 15,15 |
Kabelschlag-Grummets - 72 mm | 93,2 | 6 | 2,52 | 72 | 18,08 |
Kabelschlag-Grummets - 78 mm | 112,76 | 6 | 2,73 | 78 | 21,23 |
Kabelschlag-Grummets - 84 mm | 134,4 | 8 | 2,94 | 84 | 24,6 |
Kabelschlag-Grummets - 90 mm | 158,99 | 8 | 3,15 | 90 | 28,2 |
Kabelschlag-Grummets - 96 mm | 186,59 | 8 | 3,36 | 96 | 32,1 |
Kabelschlag-Grummets - 102 mm | 217,3 | 8 | 3,57 | 102 | 36,23 |
Kabelschlag-Grummets - 108 mm | 252,32 | 8 | 3,78 | 108 | 40,65 |
Kabelschlag-Grummets - 114 mm | 290,6 | 8 | 3,99 | 114 | 45,3 |
Kabelschlag-Grummets - 120 mm | 333,37 | 8 | 4,2 | 120 | 50,18 |
Kabelschlag-Grummets - 126 mm | 381,12 | 12 | 4,41 | 126 | 55,3 |
Kabelschlag-Grummets - 132 mm | 434,11 | 12 | 4,62 | 132 | 60,75 |
Name | Artikelnr. | Tragfähigkeit in t | Umfang in m | Downloads | Angebot anfordern |
---|---|---|---|---|---|
Kabelschlag-Grummets - 9 mm | 201103-000900 | 1,4 | 2 | ||
Kabelschlag-Grummets - 12 mm | 201103-001200 | 2,5 | 2 | ||
Kabelschlag-Grummets - 15 mm | 201103-001500 | 3,85 | 2 | ||
Kabelschlag-Grummets - 18 mm | 201103-001800 | 5,55 | 2 | ||
Kabelschlag-Grummets - 21 mm | 201103-002100 | 7,65 | 2 | ||
Kabelschlag-Grummets - 24 mm | 201103-002400 | 9,84 | 2 | ||
Kabelschlag-Grummets - 27 mm | 201103-002700 | 12,47 | 3 | ||
Kabelschlag-Grummets - 30 mm | 201103-003000 | 15,37 | 3 | ||
Kabelschlag-Grummets - 33 mm | 201103-003300 | 18,61 | 4 | ||
Kabelschlag-Grummets - 36 mm | 201103-003600 | 22,25 | 4 | ||
Kabelschlag-Grummets - 39 mm | 201103-003900 | 25,99 | 4 | ||
Kabelschlag-Grummets - 42 mm | 201103-004200 | 30,18 | 4 | ||
Kabelschlag-Grummets - 45 mm | 201103-004500 | 34,55 | 4 | ||
Kabelschlag-Grummets - 48 mm | 201103-004800 | 39,43 | 4 | ||
Kabelschlag-Grummets - 54 mm | 201103-005400 | 49,78 | 4 | ||
Kabelschlag-Grummets - 57 mm | 201103-005700 | 55,5 | 4 | ||
Kabelschlag-Grummets - 60 mm | 201103-006000 | 61,45 | 4 | ||
Kabelschlag-Grummets - 66 mm | 201103-006600 | 76,28 | 6 | ||
Kabelschlag-Grummets - 72 mm | 201103-007200 | 93,2 | 6 | ||
Kabelschlag-Grummets - 78 mm | 201103-007800 | 112,76 | 6 | ||
Kabelschlag-Grummets - 84 mm | 201103-008400 | 134,4 | 8 | ||
Kabelschlag-Grummets - 90 mm | 201103-009000 | 158,99 | 8 | ||
Kabelschlag-Grummets - 96 mm | 201103-009600 | 186,59 | 8 | ||
Kabelschlag-Grummets - 102 mm | 201103-010200 | 217,3 | 8 | ||
Kabelschlag-Grummets - 108 mm | 201103-010800 | 252,32 | 8 | ||
Kabelschlag-Grummets - 114 mm | 201103-011400 | 290,6 | 8 | ||
Kabelschlag-Grummets - 120 mm | 201103-012000 | 333,37 | 8 | ||
Kabelschlag-Grummets - 126 mm | 201103-012600 | 381,12 | 12 | ||
Kabelschlag-Grummets - 132 mm | 201103-013200 | 434,11 | 12 |
