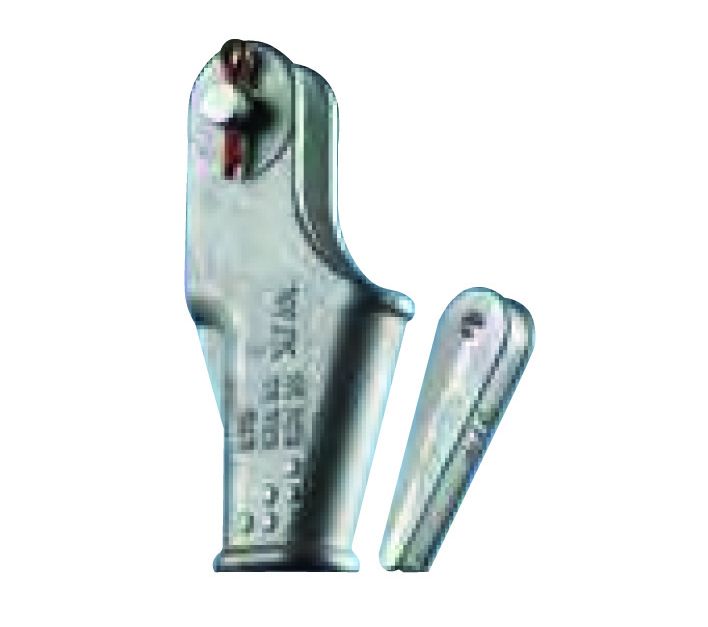

Keil-Endklemmen DIN 43148 - EN 13411-6

Artikelnummer	107130-110000
Bezeichnung	mit Keil, Bolzen, Scheiben und Splint

Wählen Sie Ihre Produktvariante

WLL in t

Seildurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

Keil-Endklemmen DIN 43148 D6 nicht in frostgefährdeten Bereichen einsetzen!
Das Maß A, als Abstand der Klemme zum nächstliegenden Teil des Gehäuses sollte zwischen 50 und 75% der Gesamtlänge des Keils betragen.
So wird vermieden, dass das Seil verformt wird oder der Keil aus dem Gehäuse fällt.

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Ausführung: feuerverzinkt - Werkstoff: Gehäuse und Keil - Guss - Anwendungsbereich: Abspannen von Seilen und Drähten im Freileitungsbau

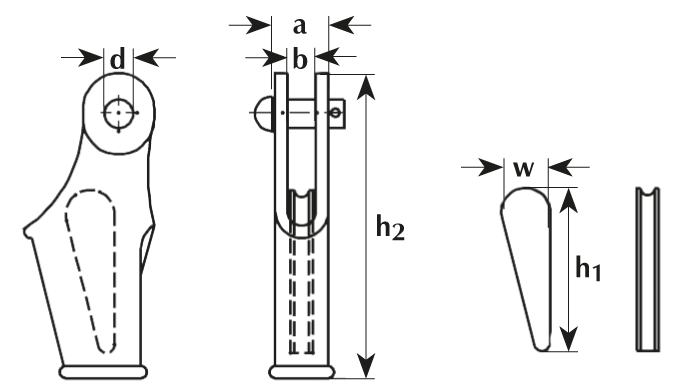

Name	Seildurchmesser in mm	WLL in t	a in mm	b in mm	d in mm	h1 in mm	h2 in mm	w in mm	Gewicht pro Stück in kg
Keil-Endklemmen DIN 43148 - EN 13411-6	2-3	0,05	15	8	7,5	37	66	12,5	0,1
Keil-Endklemmen DIN 43148 - EN 13411-6	4-5	0,25	23	12	12	67	108	16	0,33
Keil-Endklemmen DIN 43148 - EN 13411-6	6-7	0,5	26	14	14	85	150	30	0,75
Keil-Endklemmen DIN 43148 - EN 13411-6	8	0,5	26	14	14	81	150	24	0,8
Keil-Endklemmen DIN 43148 - EN 13411-6	9-12	0,5	26	14	14	78	150	20	0,85
Keil-Endklemmen DIN 43148 - EN 13411-6	10-12	1	31	17	17	81	163	24	1,1
Keil-Endklemmen DIN 43148 - EN 13411-6	12-14	1	31	17	17	76	163	20	1,15
Keil-Endklemmen DIN 43148 - EN 13411-6	12-15	2,5	40	20	20	107	220	36	1,2
Keil-Endklemmen DIN 43148 - EN 13411-6	16-17	5,5	52	24	25	148	275	56	5,54
Keil-Endklemmen DIN 43148 - EN 13411-6	18	5,5	52	24	25	136	275	49	5,54
Keil-Endklemmen DIN 43148 - EN 13411-6	19-20	8	63	29	25	161	276	52	5,54
Keil-Endklemmen DIN 43148 - EN 13411-6	21	10	66	30	34	218	370	80	11,96
Keil-Endklemmen DIN 43148 - EN 13411-6	22-25	10	66	30	34	190	370	78	11,96
Keil-Endklemmen DIN 43148 - EN 13411-6	26-30	12	91	38	49	212	486	88	26,88

Varianten

Name	Artikelnr.	WLL in t	Seildurchmesser in mm	Angebot anfordern
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-110200	0,05	2-3	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-110400	0,25	4-5	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-110600	0,5	6-7	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-110800	0,5	8	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-110900	0,5	9-12	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-111000	1	10-12	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-111200	1	12-14	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-121200	2,5	12-15	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-111600	5,5	16-17	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-111800	5,5	18	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-111900	8	19-20	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-112100	10	21	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-112200	10	22-25	Menge
Keil-Endklemmen DIN 43148 - EN 13411-6	107130-112600	12	26-30	Menge
