Maschinenheber Typ MH

Artikelnummer	522107-000000
Bezeichnung	Tragfähigkeit: 5,0 t - 25,0 t

Betriebsanleitung

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

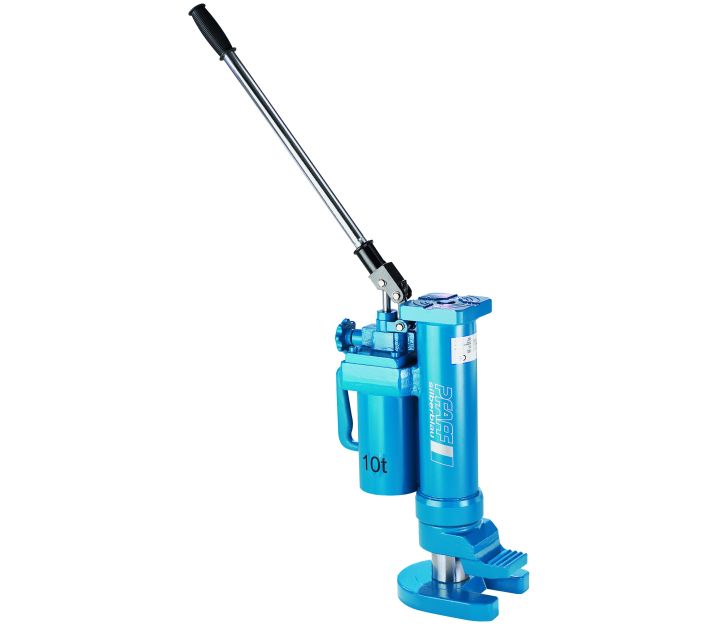

Zum Heben von schweren Maschinen und anderer Lasten - in jeder Lage einsetzbar - Heben durch Handpumpe - Senken durch feinfühliges Ablassventil - mit Tragegriff für Modell MH 50 und MH 100 - mit Fahrwerk bei Modell MH 250 - Druckbegrenzungsventil für längere Lebensdauer - eingebaute Hubbegrenzung - niedrige Ansetzhöhe des Gerätes - drehbare Klaue (Modelle MH 50 und MH 100) - große Bodenplatte für hohe Standsicherheit - stabile Konstruktion mit hartverchromter Kolbenstange

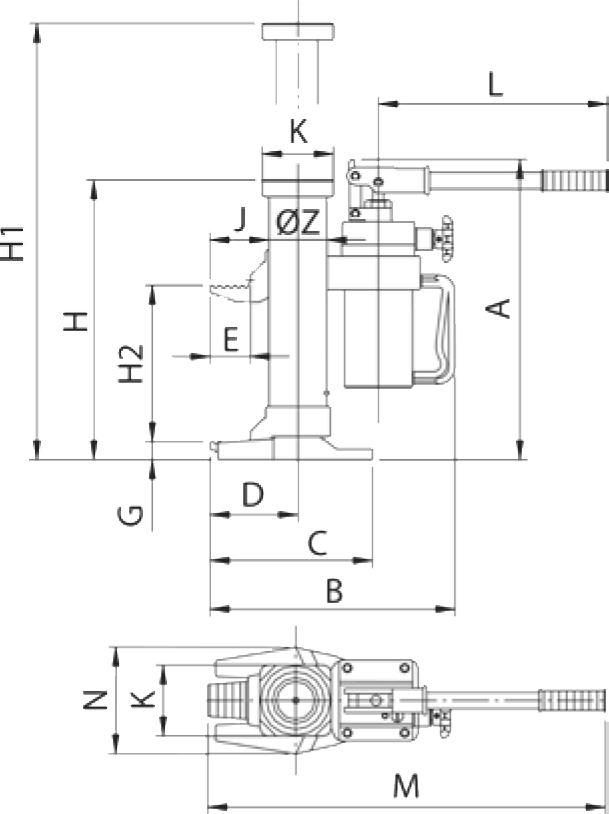

Name	Tragfähigkeit in t	A in mm	Ansetzhöhe min. (mit Klaue) in mm	Ansetzhöhe min. (mit Kopf) in mm	B in mm	C in mm	D in mm	Durchmesser Z in mm	E in mm	G in mm	H in mm	H1 in mm	H2 in mm	Hub in mm	J in mm	K in mm	L in mm	M in mm	N in mm	Pumphebelkraft bei Volllast in daN	Gewicht pro Stück in kg
MH 50	5	393	25	≤368	320	213	115	76	53	25	368	573	205	205	77	93	520	740	140	38	25
MH 100	10	449	25	≤420	325	205	120	91	55	30	420	650	230	230	74,5	108	520	745	170	40	35
MH 250	25	-	58	≤505	459	420	220	155	90	58	505	720	215	215	142,5	175	920/840	1305/1225	210/283	40	109

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Downloads	Angebot anfordern
MH 50	522107-005205	5	Betriebsanleitung Datenblatt	Menge
MH 100	522107-010230	10	Betriebsanleitung Datenblatt	Menge
MH 250	522107-025215	25	Betriebsanleitung Datenblatt	Menge
