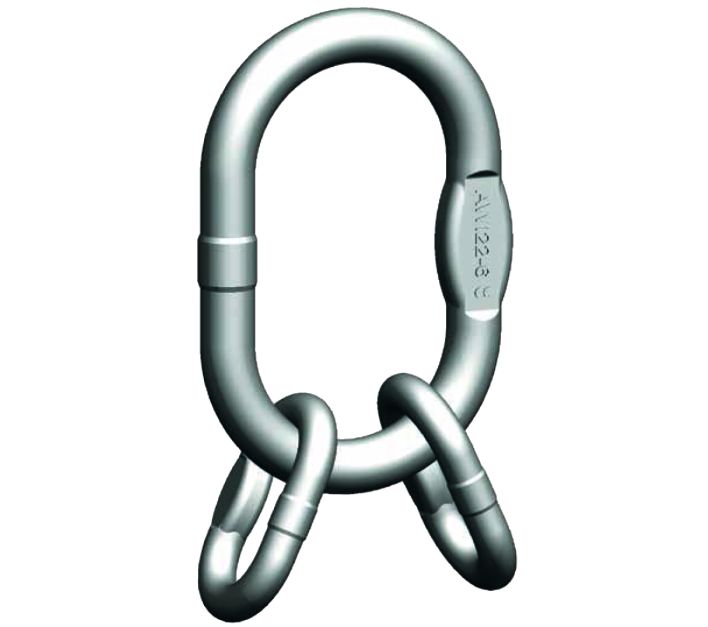

NIRO Aufhängegarnituren Typ VWI

Artikelnummer	116105-110000
Bezeichnung	Güteklasse 6 plus

CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit 0 bis 45 Grad in t

Tragfähigkeit 45 bis 60 Grad in t

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Christian Zander

034243/30247

christian.zander@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- für 3- und 4-Strang-Anschlagketten - Oberfläche: gebeizt und gestrahlt - sauber elektrisch geschweißt - gestempelt - eignet sich für geschweißtes und montiertes System - Maße sind ähnlich DIN 5688‑1 - 100% prüfbelastet

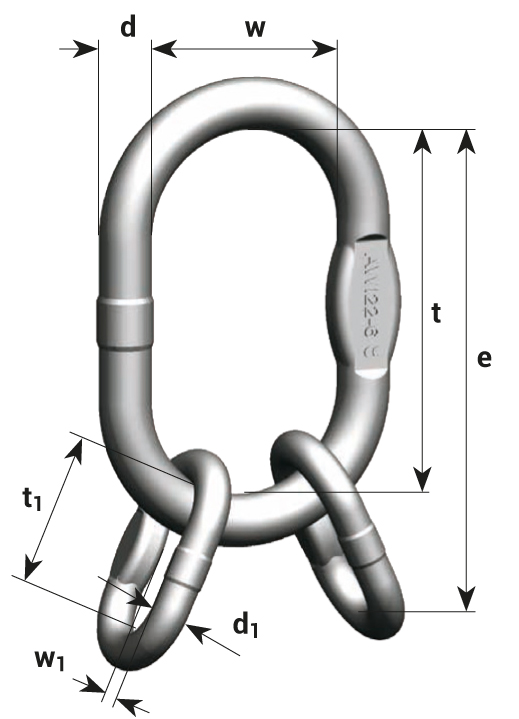

Name	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	d in mm	d1 in mm	e in mm	t in mm	t1 in mm	w in mm	w1 in mm	Gewicht in kg/m
VWI 4-6	0,84	-	10	9	124	80	44	50	20	0,28
VWI 5-6	1,3	0,94	13	10	154	110	44	60	20	0,52
VWI 6/7-6	2,6	1,85	16	13	164	110	54	60	25	0,91
VWI 8-6	3,35	2,4	18	16	205	135	70	75	34	1,64
VWI 10-6	5,25	3,75	23	20	245	160	85	90	40	3,02
VWI 13-6	8,9	6,35	27	23	295	180	115	100	50	4,78
VWI 16-6	13,2	9,4	32	27	340	200	140	110	65	7,98

Varianten

Name	Artikelnr.	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Downloads	Angebot anfordern
VWI 4-6	116105-110400	0,84	-	CAD Datei (.stp)	Menge
VWI 5-6	116105-110500	1,3	0,94	CAD Datei (.stp)	Menge
VWI 6/7-6	116105-110600	2,6	1,85		Menge
VWI 8-6	116105-110800	3,35	2,4	CAD Datei (.stp)	Menge
VWI 10-6	116105-111000	5,25	3,75	CAD Datei (.stp)	Menge
VWI 13-6	116105-111300	8,9	6,35	CAD Datei (.stp)	Menge
VWI 16-6	116105-111600	13,2	9,4	CAD Datei (.stp)	Menge
