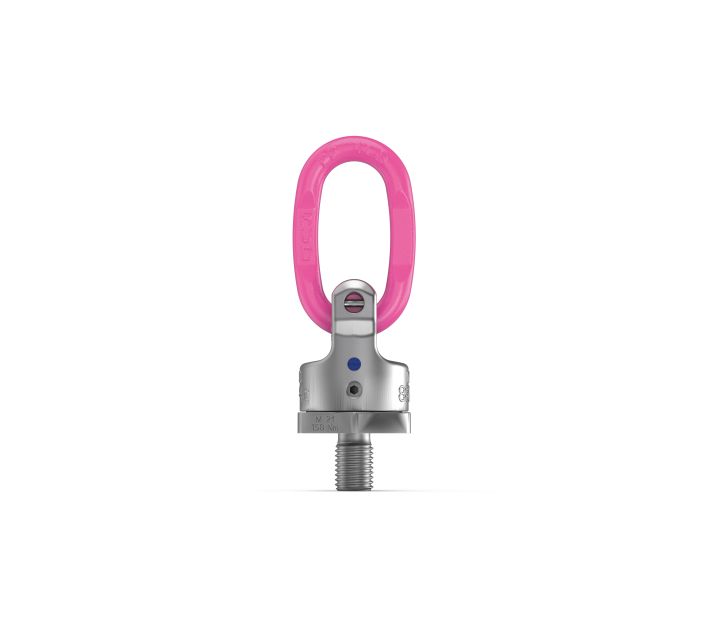

RUD PP-B PowerPoint®-Ösenanschluss

Artikelnummer	204403
Bezeichnung	für Hakengehänge

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

- höhere Tragfähigkeit bei maxialer Belastung
- schnelle und einfache Montage
- handfestes Anziehen mit entsprechendem Schlüssel für einmaligen Transportvorgang ausreichend
- Bei dauerhafter Anbringung Drehmoment gemäß Betriebsanleitung beachten!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Anschlagpunkte 360° drehbar - PP-S und PP-B sind 230° schwenkbar - kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement - doppeltes Kugellager ist die optimale Lösung für Dreh- und Wendevorgänge unter Last - großer Abstand zwischen Drehpunkt und Last zur Vermeidung von Beschädigungen - 90° zur Einschraubrichtung unter Nenntragfähigkeit drehbar - geringste Verklankungsgefahr durch kardangelenkartige Beweglichkeit - Einhängeglied mit erweitertem Schwenkbereich - Beschriftung mit vorgeschriebenem Anzugsmoment und Nenntragfähigkeit mit Sicherheitsfaktor 4:1 (MRL 2006/42/EG) und 5:1 (ASME B 30.26) - nicht demontierbare Spezialschraube (dadurch wird das Risiko durch die Verwendung von ungeeigneten Standardschrauben vermieden) - variable Schraubenlängen für Einsatz in Gewinde- und Durchgangsbohrungen lieferbar

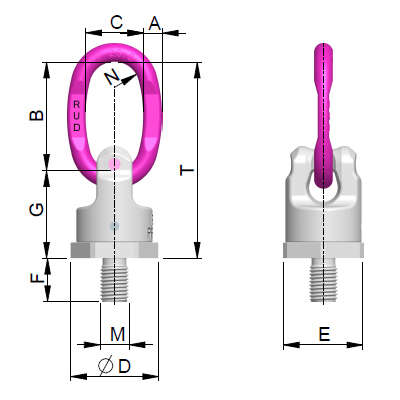

Name	WLL in t	Gewinde M	A in mm	Anzugsmoment Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	N in mm	T in mm	Gewicht/Stk in kg
PP-B-0,63t-M12	0,63	M12	9	10	65	35	40	36	18	41	15	106	0,35
PP-B-1,5t-M16	1,5	M16	11	30	65	35	46	41	24	50	15	115	0,5
PP-B-2,5t-M20	2,5	M20	13	70	75	40	61	55	30	61	18	135	1,1
PP-B-4t-M24	4	M24	16	150	95	45	78	70	36	77	20	172	2,4
PP-B-5t-M30	5,00 (6,7)	M30	21	225	130	60	95	85	45	93	25	223	5,2
PP-B-8t-M36	8,00 (10)	M36	24	410	140	65	100	90	54	102	28	242	6,3

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
PP-B-0,63t-M12	7989522	0,63	M12	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP-B-1,5t-M16	7989523	1,5	M16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP-B-2,5t-M20	7989081	2,5	M20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP-B-4t-M24	7989082	4	M24	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP-B-5t-M30	7989524	5,00 (6,7)	M30	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
PP-B-8t-M36	7989083	8,00 (10)	M36	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
