| Artikelnummer | 503103-110000 |
|---|---|
| Bezeichnung | DIN 8187 - ISO R 606 B |
Rostfreie Rollenketten und Räder sowie weiteres Zubehör auf Anfrage!
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

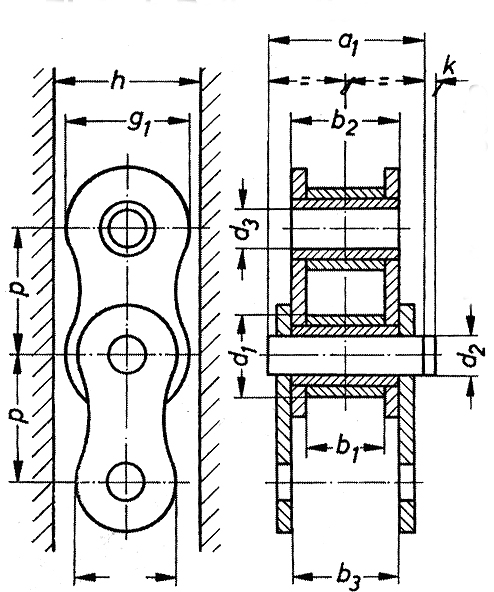

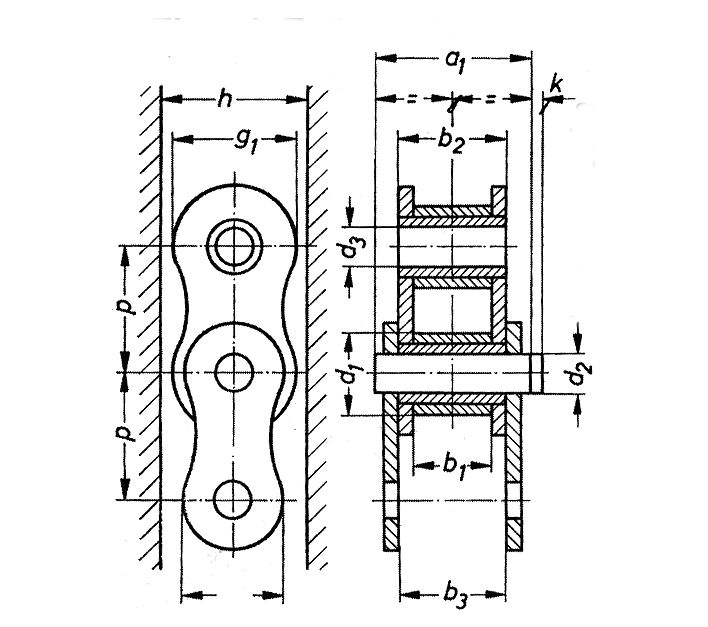

| Name | Ausführung | Bruchkraft N min. | a in mm | b1 min in mm | b2 max in mm | b3 min in mm | d1 max in mm | d2 h9 in mm | d3 H 11 in mm | DIN-Ketten-Nummer-Reihe 1 | DIN-Ketten-Nummer-Reihe 2 | g1 in mm | p Teilung | Werknummer | Gewicht in kg pro m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Präzisions-Rollenketten - R 5 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 2200 | 7,4 | 2,5 | 4,15 | 4,25 | 3,2 | 1,49 | 1,52 | 0,3 | 4,1 | 5 | R 5 | 0,08 | |
| Präzisions-Rollenketten - R 6 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 3000 | 7,4 | 2,8 | 4,1 | 4,2 | 4 | 1,85 | 1,87 | 0,4 | 5 | 6 | R 6 | 0,12 | |
| Präzisions-Rollenketten - R 8 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 4600 | 8,6 | 3 | 4,77 | 4,9 | 5 | 2,31 | 2,36 | 05 B | 7,11 | 8 | R 8 | 0,18 | |
| Präzisions-Rollenketten - R 06 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 9100 | 13,5 | 5,72 | 8,53 | 8,66 | 6,35 | 3,28 | 3,33 | 06 B | 8,26 | 9,525 | R 06 | 0,41 | |
| Präzisions-Rollenketten - R 010 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 8200 | 10,2 | 3,3 | 5,8 | 5,93 | 7,75 | 3,66 | 3,71 | 081 | 9,91 | 12,7 | R 010 | 0,28 | |
| Präzisions-Rollenketten - R 011 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 16000 | 14,8 | 4,88 | 8,8 | 8,93 | 7,75 | 4,09 | 4,14 | 084 | 11,15 | 12,7 | R 011 | 0,59 | |
| Präzisions-Rollenketten - R 015 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 15000 | 16,9 | 6,38 | 9,07 | 9,2 | 7,77 | 3,58 | 3,63 | 085 | 9,91 | 12,7 | R 015 | 0,5 | |
| Präzisions-Rollenketten - R 022 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 18200 | 17 | 7,75 | 11,3 | 11,43 | 8,51 | 4,45 | 4,5 | 08 B | 11,81 | 12,7 | R 022 | 0,7 | |
| Präzisions-Rollenketten - R 037 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 22700 | 19,6 | 9,65 | 13,28 | 13,41 | 10,16 | 5,08 | 5,13 | 10 B | 14,73 | 15,875 | R 037 | 0,95 | |
| Präzisions-Rollenketten - R 047 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 29500 | 22,7 | 11,68 | 15,62 | 15,75 | 12,07 | 5,72 | 5,77 | 12 B | 16,13 | 19,05 | R 047 | 1,25 | |
| Präzisions-Rollenketten - R 058 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 58000 | 36,1 | 17,02 | 25,45 | 25,58 | 15,88 | 8,28 | 8,33 | 16 B | 21,08 | 25,4 | R 058 | 2,7 | |
| Präzisions-Rollenketten - R 065 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 95000 | 43,2 | 19,56 | 29,01 | 29,14 | 19,05 | 10,19 | 10,24 | 20 B | 26,42 | 31,75 | R 065 | 3,6 | |
| Präzisions-Rollenketten - R 076 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 170000 | 52,4 | 25,4 | 37,92 | 38,05 | 25,4 | 14,63 | 14,68 | 24 B | 33,4 | 38,1 | R 076 | 6,7 | |
| Präzisions-Rollenketten - R 086 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 200000 | 65,1 | 30,99 | 46,58 | 46,71 | 27,94 | 15,9 | 15,95 | 28 B | 37,08 | 44,45 | R 086 | 8,3 | |
| Präzisions-Rollenketten - R 090 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 260000 | 67,4 | 30,99 | 45,57 | 45,7 | 29,21 | 17,81 | 17,86 | 32 B | 42,29 | 50,8 | R 090 | 10,5 | |
| Präzisions-Rollenketten - R 095 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 360000 | 82,6 | 38,1 | 55,75 | 55,88 | 39,37 | 22,89 | 22,94 | 40 B | 52,96 | 63,5 | R 095 | 16 | |
| Präzisions-Rollenketten - R 098 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 560000 | 99,1 | 45,72 | 70,56 | 70,69 | 48,26 | 29,24 | 29,29 | 48 B | 63,88 | 76,2 | R 098 | 25 | |
| Präzisions-Rollenketten - R 100 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 850000 | 114 | 53,34 | 81,33 | 81,46 | 53,98 | 34,32 | 34,37 | 56 B | 77,85 | 88,9 | R 100 | 35 | |
| Präzisions-Rollenketten - R 115 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 1100000 | 130 | 60,96 | 92,02 | 92,15 | 63,5 | 39,4 | 39,45 | 64 B | 90,17 | 101,6 | R 115 | 60 | |
| Präzisions-Rollenketten - R 130 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 1400000 | 147 | 68,58 | 103,81 | 103,94 | 72,39 | 44,48 | 44,53 | 72 B | 103,63 | 114,3 | R 130 | 80 | |
| Präzisions-Rollenketten - R 200 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 7500 | 14,3 | 3 | 4,77 | 4,9 | 5 | 2,31 | 2,36 | 05 B2 | 7,11 | 8 | R 200 | 0,36 | |
| Präzisions-Rollenketten - R 206 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 16000 | 23,8 | 5,72 | 8,53 | 8,66 | 6,35 | 3,28 | 3,33 | 06 B2 | 8,26 | 9,525 | R 206 | 0,78 | |
| Präzisions-Rollenketten - R 222 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 32000 | 31 | 7,75 | 11,3 | 11,43 | 8,51 | 4,45 | 4,5 | 08 B2 | 11,81 | 12,7 | R 222 | 1,35 | |
| Präzisions-Rollenketten - R 237 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 40000 | 36,2 | 9,65 | 13,28 | 13,41 | 10,16 | 5,08 | 5,13 | 10 B2 | 14,73 | 15,875 | R 237 | 1,85 | |
| Präzisions-Rollenketten - R 247 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 53000 | 42,2 | 11,68 | 15,62 | 15,75 | 12,07 | 5,72 | 5,77 | 12 B2 | 16,13 | 19,05 | R 247 | 2,5 | |
| Präzisions-Rollenketten - R 258 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 106000 | 68 | 17,02 | 25,46 | 25,58 | 15,88 | 8,28 | 8,33 | 16 B2 | 21,08 | 25,4 | R 258 | 5,4 | |
| Präzisions-Rollenketten - R 265 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 170000 | 79,7 | 19,56 | 29,01 | 29,14 | 19,05 | 10,19 | 10,24 | 20 B2 | 26,42 | 31,75 | R 265 | 7,2 | |
| Präzisions-Rollenketten - R 276 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 280000 | 101 | 25,4 | 37,92 | 38,05 | 25,4 | 14,63 | 14,68 | 24 B2 | 33,4 | 38,1 | R 276 | 13,5 | |
| Präzisions-Rollenketten - R 286 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 360000 | 124 | 30,99 | 46,58 | 46,71 | 27,94 | 15,9 | 15,95 | 28 B2 | 37,08 | 44,45 | R 286 | 16,6 | |
| Präzisions-Rollenketten - R 290 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 450000 | 126 | 30,99 | 45,57 | 45,7 | 29,21 | 17,81 | 17,86 | 32 B2 | 42,29 | 50,8 | R 290 | 21 | |
| Präzisions-Rollenketten - R 295 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 630000 | 154 | 38,1 | 55,57 | 55,88 | 39,37 | 22,89 | 22,94 | 40 B2 | 52,96 | 63,5 | R 295 | 32 | |
| Präzisions-Rollenketten - R 298 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 1000000 | 190 | 45,72 | 70,56 | 70,69 | 48,26 | 29,24 | 29,29 | 48 B2 | 63,88 | 76,2 | R 298 | 50 | |
| Präzisions-Rollenketten - R 306 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 23000 | 34 | 5,72 | 8,53 | 8,66 | 6,35 | 3,28 | 3,33 | 06 B3 | 8,26 | 9,525 | R 306 | 1,18 | |
| Präzisions-Rollenketten - R 322 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 47500 | 44,9 | 7,75 | 11,8 | 11,43 | 8,51 | 4,45 | 4,5 | 08 B3 | 11,81 | 12,7 | R 322 | 2 | |
| Präzisions-Rollenketten - R 337 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 60000 | 52,8 | 9,65 | 13,28 | 13,41 | 10,16 | 5,08 | 5,13 | 10 B3 | 14,73 | 15,875 | R 337 | 2,8 | |
| Präzisions-Rollenketten - R 347 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 80000 | 61,7 | 11,68 | 15,62 | 15,75 | 12,07 | 5,72 | 5,77 | 12 B3 | 16,13 | 19,05 | R 347 | 3,8 | |
| Präzisions-Rollenketten - R 358 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 160000 | 99,9 | 17,02 | 25,45 | 25,58 | 15,88 | 8,28 | 8,33 | 16 B3 | 21,08 | 25,4 | R 358 | 8 | |
| Präzisions-Rollenketten - R 365 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 250000 | 136 | 19,56 | 29,01 | 29,14 | 19,05 | 10,19 | 10,24 | 20 B3 | 26,42 | 31,75 | R 365 | 11 | |
| Präzisions-Rollenketten - R 376 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 425000 | 150 | 25,4 | 37,92 | 38,05 | 25,4 | 14,63 | 14,68 | 24 B3 | 33,4 | 38,1 | R 376 | 21 | |
| Präzisions-Rollenketten - R 386 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 530000 | 184 | 30,99 | 46,58 | 46,71 | 27,94 | 15,9 | 15,95 | 28 B3 | 37,08 | 44,45 | R 386 | 25 | |
| Präzisions-Rollenketten - R 390 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 670000 | 184 | 30,99 | 45,57 | 45,7 | 29,21 | 17,81 | 17,95 | 32 B3 | 42,29 | 50,8 | R 390 | 32 | |
| Präzisions-Rollenketten - R 395 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 950000 | 227 | 38,1 | 55,56 | 55,58 | 39,37 | 22,89 | 22,94 | 40 B3 | 52,96 | 63,5 | R 395 | 48 | |
| Präzisions-Rollenketten - R 398 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 1500000 | 281 | 45,72 | 70,56 | 70,69 | 48,26 | 29,24 | 29,29 | 48 B3 | 63,88 | 76,2 | R 398 | 75 |
| Name | Artikelnr. | Ausführung | Bruchkraft N min. | Downloads | Angebot anfordern |
|---|---|---|---|---|---|
| Präzisions-Rollenketten - R 5 | 503103-110001 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 2200 |
|
|
| Präzisions-Rollenketten - R 6 | 503103-110002 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 3000 |
|
|
| Präzisions-Rollenketten - R 8 | 503103-110003 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 4600 |
|
|
| Präzisions-Rollenketten - R 06 | 503103-110004 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 9100 |
|
|
| Präzisions-Rollenketten - R 010 | 503103-110005 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 8200 |
|
|
| Präzisions-Rollenketten - R 011 | 503103-110006 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 16000 |
|
|
| Präzisions-Rollenketten - R 015 | 503103-110007 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 15000 |
|
|
| Präzisions-Rollenketten - R 022 | 503103-110008 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 18200 |
|
|
| Präzisions-Rollenketten - R 037 | 503103-110009 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 22700 |
|
|
| Präzisions-Rollenketten - R 047 | 503103-110010 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 29500 |
|
|
| Präzisions-Rollenketten - R 058 | 503103-110011 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 58000 |
|
|
| Präzisions-Rollenketten - R 065 | 503103-110012 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 95000 |
|
|
| Präzisions-Rollenketten - R 076 | 503103-110013 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 170000 |
|
|
| Präzisions-Rollenketten - R 086 | 503103-110014 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 200000 |
|
|
| Präzisions-Rollenketten - R 090 | 503103-110015 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 260000 |
|
|
| Präzisions-Rollenketten - R 095 | 503103-110016 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 360000 |
|
|
| Präzisions-Rollenketten - R 098 | 503103-110017 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 560000 |
|
|
| Präzisions-Rollenketten - R 100 | 503103-110018 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 850000 |
|
|
| Präzisions-Rollenketten - R 115 | 503103-110019 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 1100000 |
|
|
| Präzisions-Rollenketten - R 130 | 503103-110020 | Einfach-Rollenketten DIN 8187 - ISO R 606 B | 1400000 |
|
|
| Präzisions-Rollenketten - R 200 | 503103-110021 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 7500 |
|
|
| Präzisions-Rollenketten - R 206 | 503103-110022 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 16000 |
|
|
| Präzisions-Rollenketten - R 222 | 503103-110023 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 32000 |
|
|
| Präzisions-Rollenketten - R 237 | 503103-110024 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 40000 |
|
|
| Präzisions-Rollenketten - R 247 | 503103-110025 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 53000 |
|
|
| Präzisions-Rollenketten - R 258 | 503103-110026 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 106000 |
|
|
| Präzisions-Rollenketten - R 265 | 503103-110027 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 170000 |
|
|
| Präzisions-Rollenketten - R 276 | 503103-110028 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 280000 |
|
|
| Präzisions-Rollenketten - R 286 | 503103-110029 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 360000 |
|
|
| Präzisions-Rollenketten - R 290 | 503103-110030 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 450000 |
|
|
| Präzisions-Rollenketten - R 295 | 503103-110031 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 630000 |
|
|
| Präzisions-Rollenketten - R 298 | 503103-110032 | Zweifach-Rollenketten DIN 8187 - ISO R 606 B | 1000000 |
|
|
| Präzisions-Rollenketten - R 306 | 503103-110033 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 23000 |
|
|
| Präzisions-Rollenketten - R 322 | 503103-110034 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 47500 |
|
|
| Präzisions-Rollenketten - R 337 | 503103-110035 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 60000 |
|
|
| Präzisions-Rollenketten - R 347 | 503103-110036 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 80000 |
|
|
| Präzisions-Rollenketten - R 358 | 503103-110037 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 160000 |
|
|
| Präzisions-Rollenketten - R 365 | 503103-110038 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 250000 |
|
|
| Präzisions-Rollenketten - R 376 | 503103-110039 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 425000 |
|
|
| Präzisions-Rollenketten - R 386 | 503103-110040 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 530000 |
|
|
| Präzisions-Rollenketten - R 390 | 503103-110041 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 670000 |
|
|
| Präzisions-Rollenketten - R 395 | 503103-110042 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 950000 |
|
|
| Präzisions-Rollenketten - R 398 | 503103-110043 | Dreifach-Rollenketten DIN 8187 - ISO R 606 B | 1500000 |
|
