Drahtseile
Drahtseile sind in vielen Bereichen unverzichtbar - sei es im Schiffsbau, in der Industrie oder im Baugewerbe. Drahtseile nach EN 12385 werden nach strengen Standards hergestellt und bieten höchste Sicherheit und Qualität.
Die EN 12385 ist eine Norm für Drahtseile aus Stahl und legt Anforderungen an ihre mechanischen Eigenschaften, Abmessungen und Toleranzen fest. Drahtseile nach EN 12385 sind aus hochwertigem Stahl gefertigt und bieten eine hohe Festigkeit sowie eine lange Lebensdauer.
Es gibt verschiedene Arten von Drahtseilen nach EN 12385, darunter z.B. Tragseile, Zugseile, Steigseile und Umlenkseile. Je nach Anwendungsbereich und Belastung müssen die Drahtseile unterschiedliche Anforderungen erfüllen. So müssen z.B. Tragseile für Seilbahnen besonders widerstandsfähig gegen Witterungseinflüsse und Abrieb sein, während Zugseile für den Einsatz in Kranen und Hebezeugen besondere Anforderungen an die Dehnung und die Bruchlast erfüllen müssen.
Drahtseile nach EN 12385 sind in verschiedenen Ausführungen erhältlich, z.B. als blankes oder verzinktes Seil, mit Kunststoff- oder Stahlseele, in unterschiedlichen Durchmessern, Konstruktionen und Aufmachungen.
Um eine lange Lebensdauer und eine hohe Sicherheit der Drahtseile nach EN 12385 zu gewährleisten, müssen sie regelmäßig gewartet und geprüft werden. Hierzu gibt es spezielle Vorschriften und Normen, die von Fachleuten beachtet werden müssen. Weitere allgemeine Informationen zu Drahtseilen, wie Drahtseilausführungen, Konstruktion der Seile, Wahl der Schlagrichtung, Seildurchmesser oder Schlagarten finden Sie im unteren Bereich unserer Übersichtsseite Drahtseile und Zubehör.
Wenn Sie auf der Suche nach hochwertigen Drahtseilen nach EN 12385 sind, dann können Sie sich an unsere erfahrenen Mitarbeiter wenden. Wir können Ihnen nicht nur eine breite Auswahl an Drahtseilen in verschiedenen Ausführungen anbieten, sondern auch eine fachkundige Beratung und Unterstützung bei der Auswahl des passenden Drahtseils für Ihre Anwendungsbereiche.
Konfektion von Drahtseilen
Nutzen Sie einfach unsere Konfiguratoren, um sich ihr Drahtseil mit verschiedensten Endverbindungen zu konfigurieren. Wir liefern Seile für fast alle Anwendungszwecke, als Meterware oder konfektioniert. Für einen schnellen Lieferservice haben wir rund 300 t Drahtseil in verschiedenen Konstruktionen, in verschiedenen Durchmessern von 0,27 - 60 mm und mit verschiedenen Oberflächen am Lager. Folgende Arbeiten führen wir in unserer Werkstatt und auf Wunsch auch an Anlagen vor Ort durch:
- Drahtseil - Spleißen von Augen und Kauschen
- Drahtseil - Kurz- oder Langspleiß
- Legen von Kabelschlag - Grummets und Litzen - Grummets
- Verpressen von Augen, Kauschen und Terminals an Drahtseilen
- Verpressen von Flämischen Augen mit Stahlpressklemmen an Drahtseilen
- Vergießen von Seilbirnen und Gabelseilhülsen an Drahtseilen
- Metall- und Kunststoffseilvergüsse an Drahtseilen
- Ablängen, Trennglühen, Vorrecken von Drahtseilen
- Anspitzen, Anspitzen mit Kennezeichnung, Abbund mit Bindedraht, Abbund mit Klebeband von Drahtseilen
- Pressen und Walzen von Terminals an Drahtseilen
- Reparaturvergusshülsen (Vergusshülsen) für Liebherr, TEREX, FAUN und GROVE-Kranhubseilen
- Drahtseil - Vergüsse für Autokrane (Kranhubseile) auch Vorort
- Sofortlieferservice durch eigenen LKW
Übersicht Endverbindungen Drahtseil

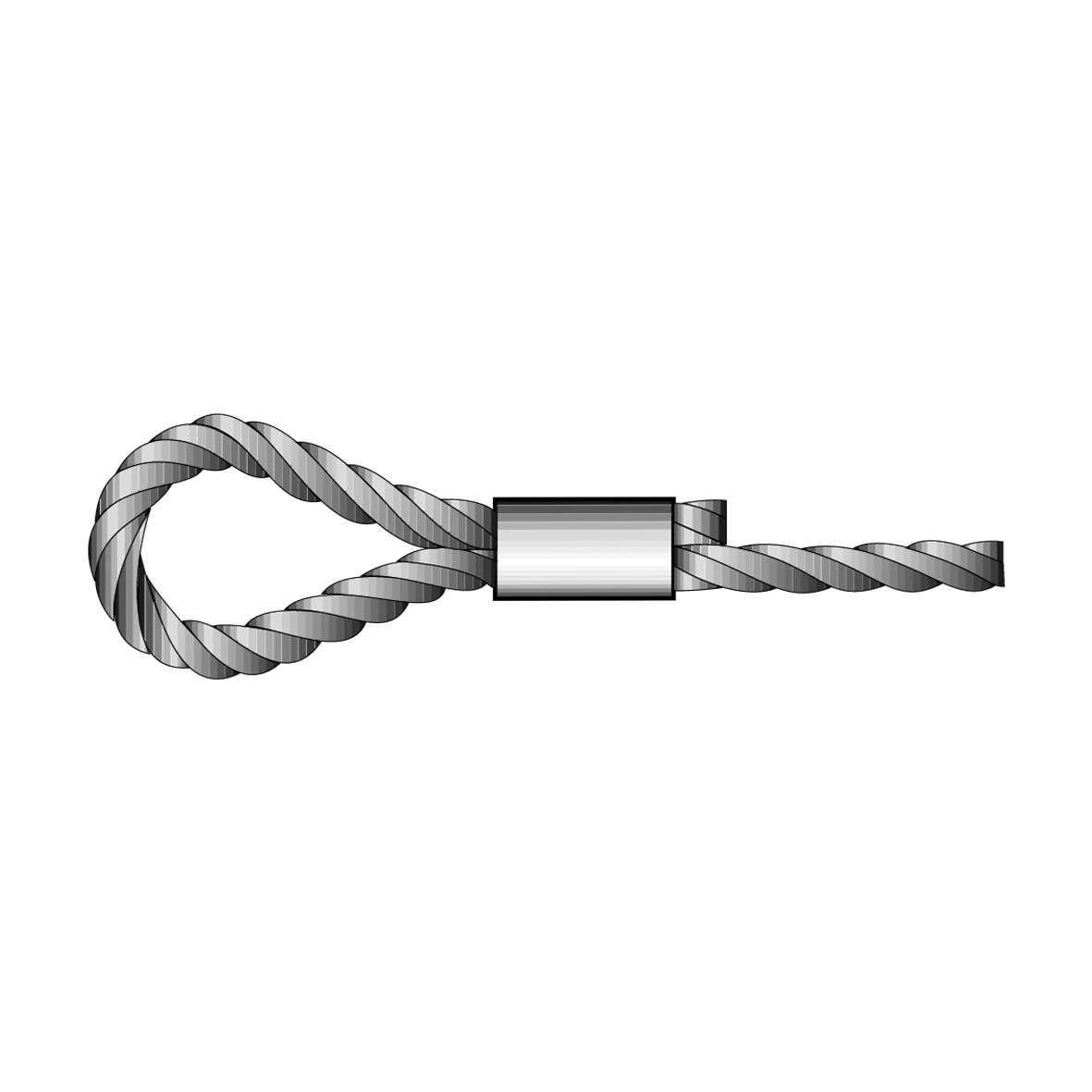

gepresste Schlaufe (90% Mindestbruchkraft des Seils verbleibend)

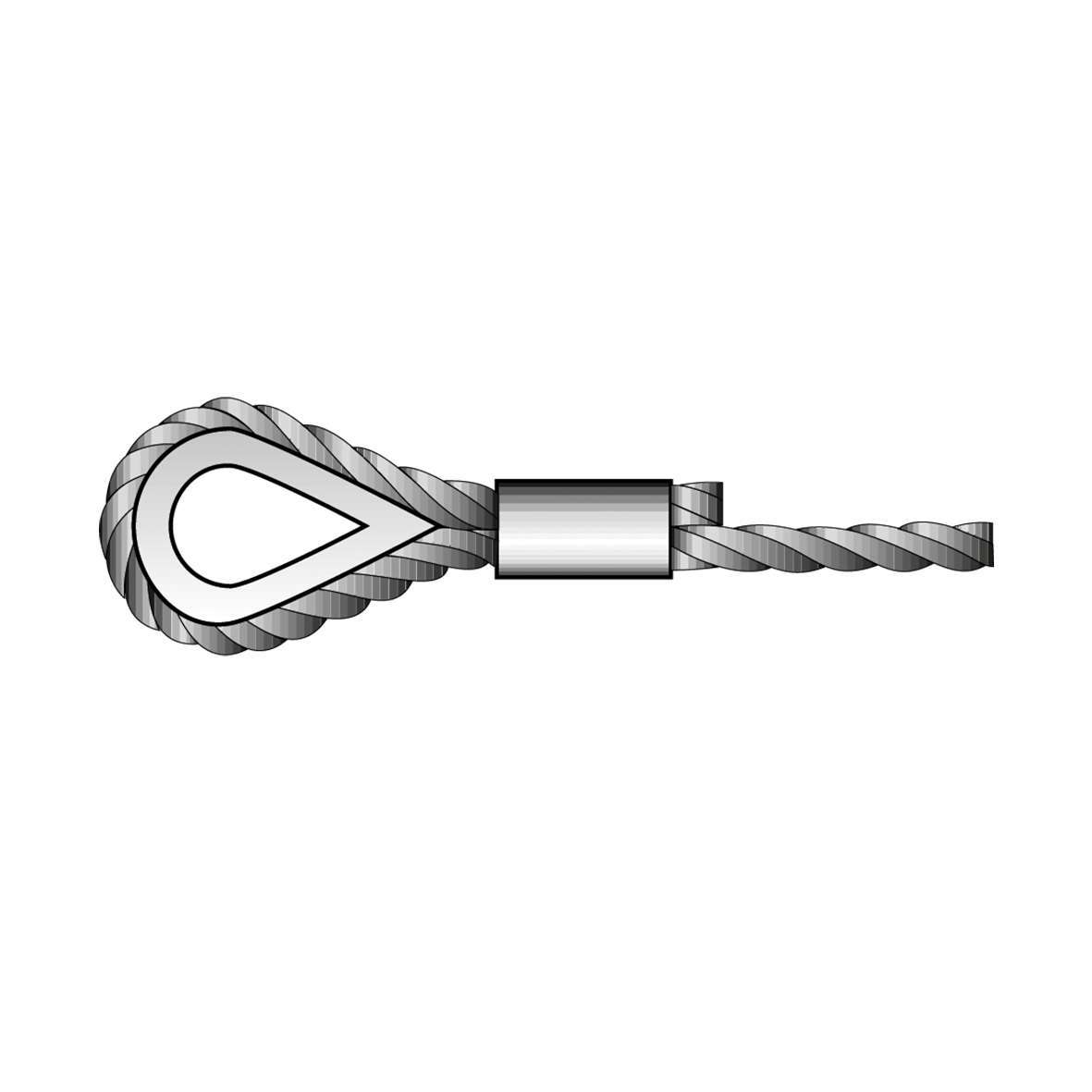

verpresste Kausche (90% MBK des Seils verbleibend)

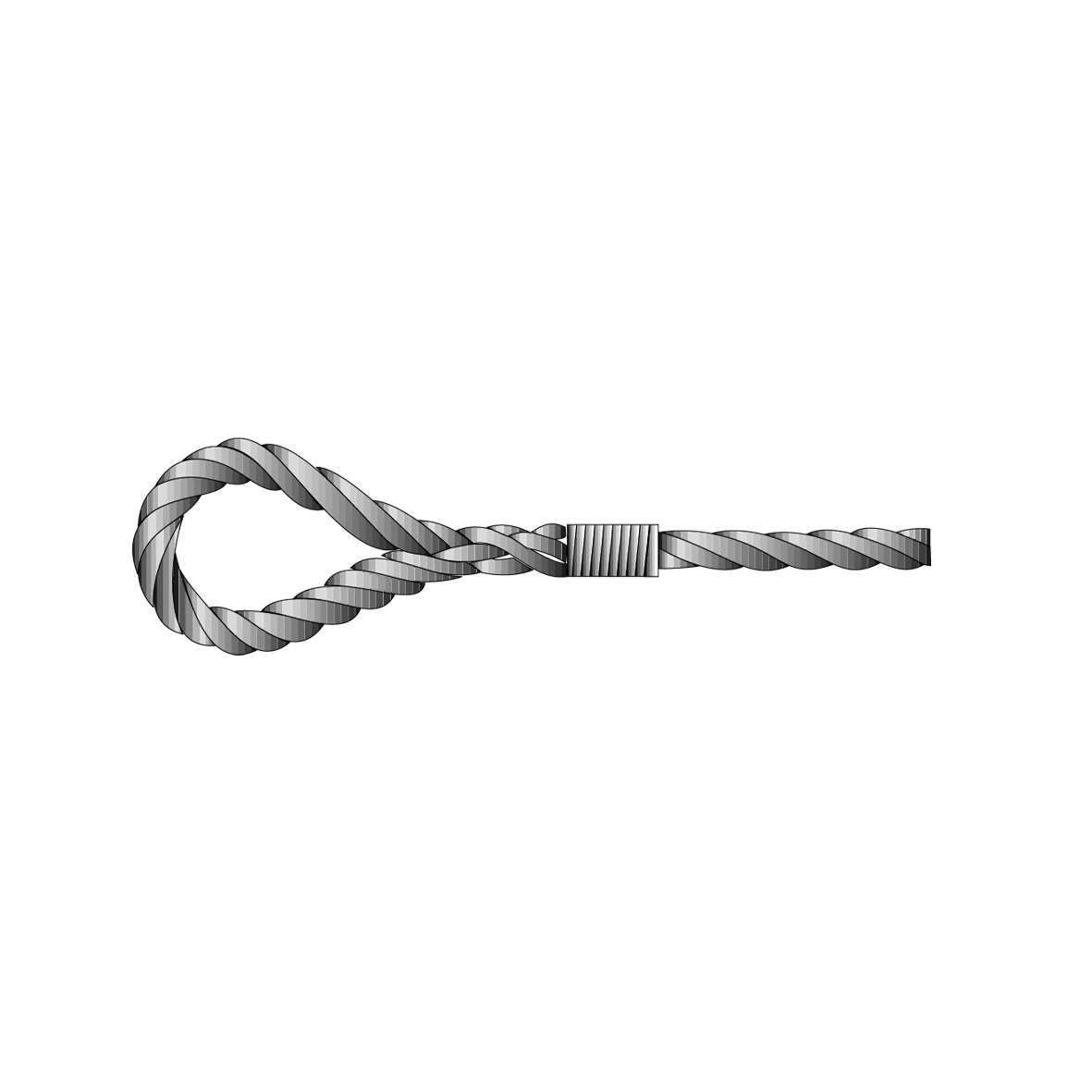

gespleißte Schlaufe (80% MBK des Seils verbleibend)

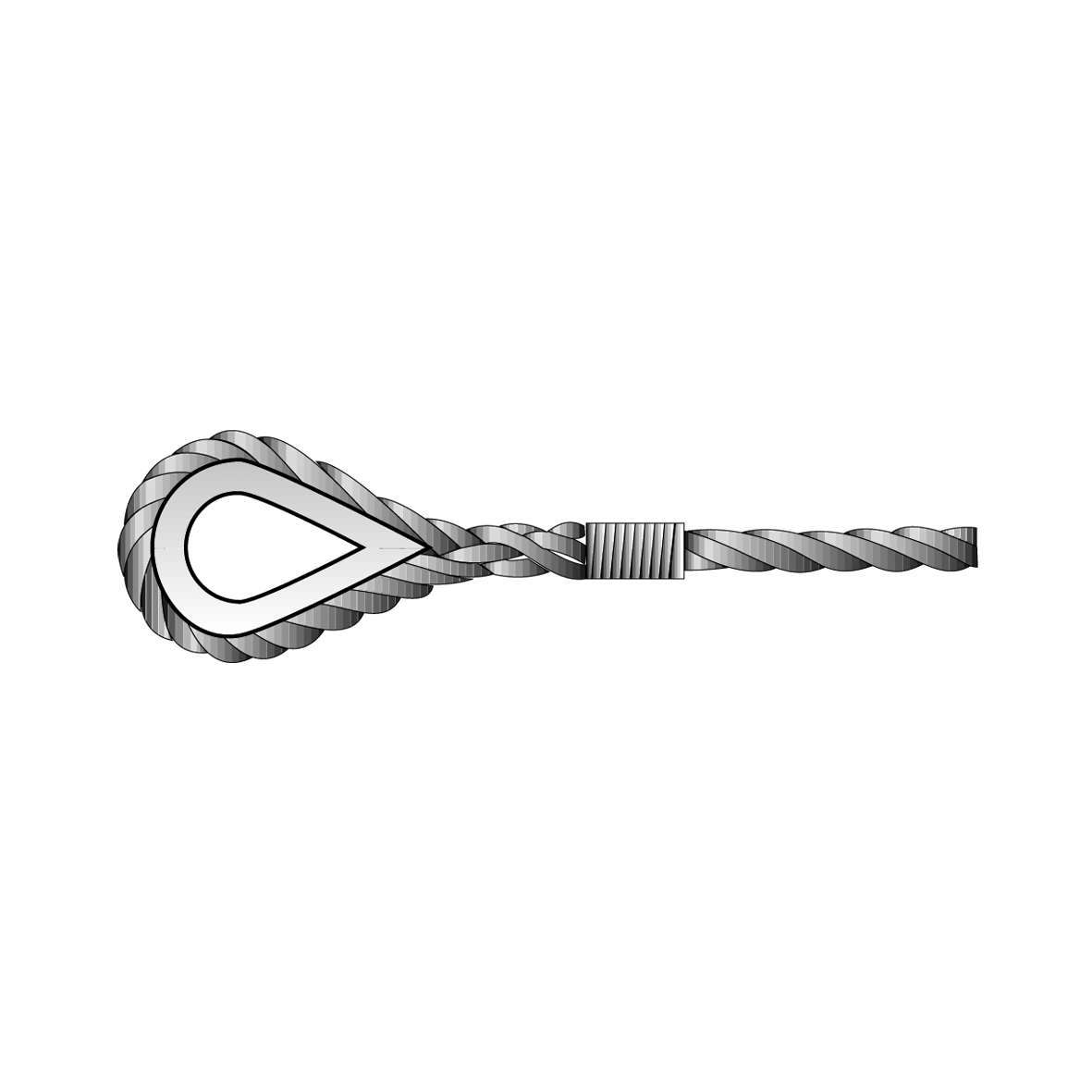

eingespleißte Kausche (80% MBK des Seils verbleibend)

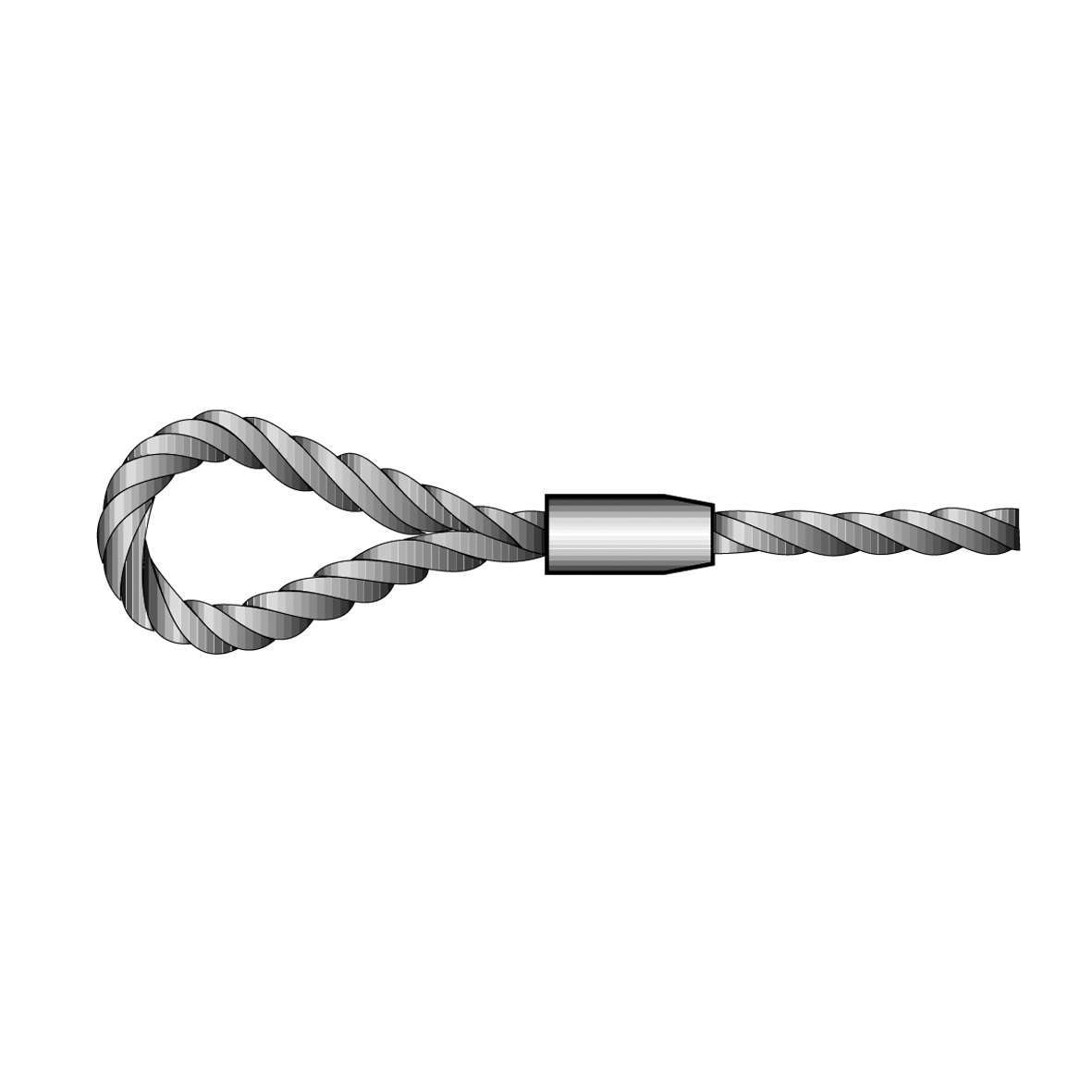

Schlaufe verpresst mit Flämischen Auge (90% MBK des Seils verbleibend)

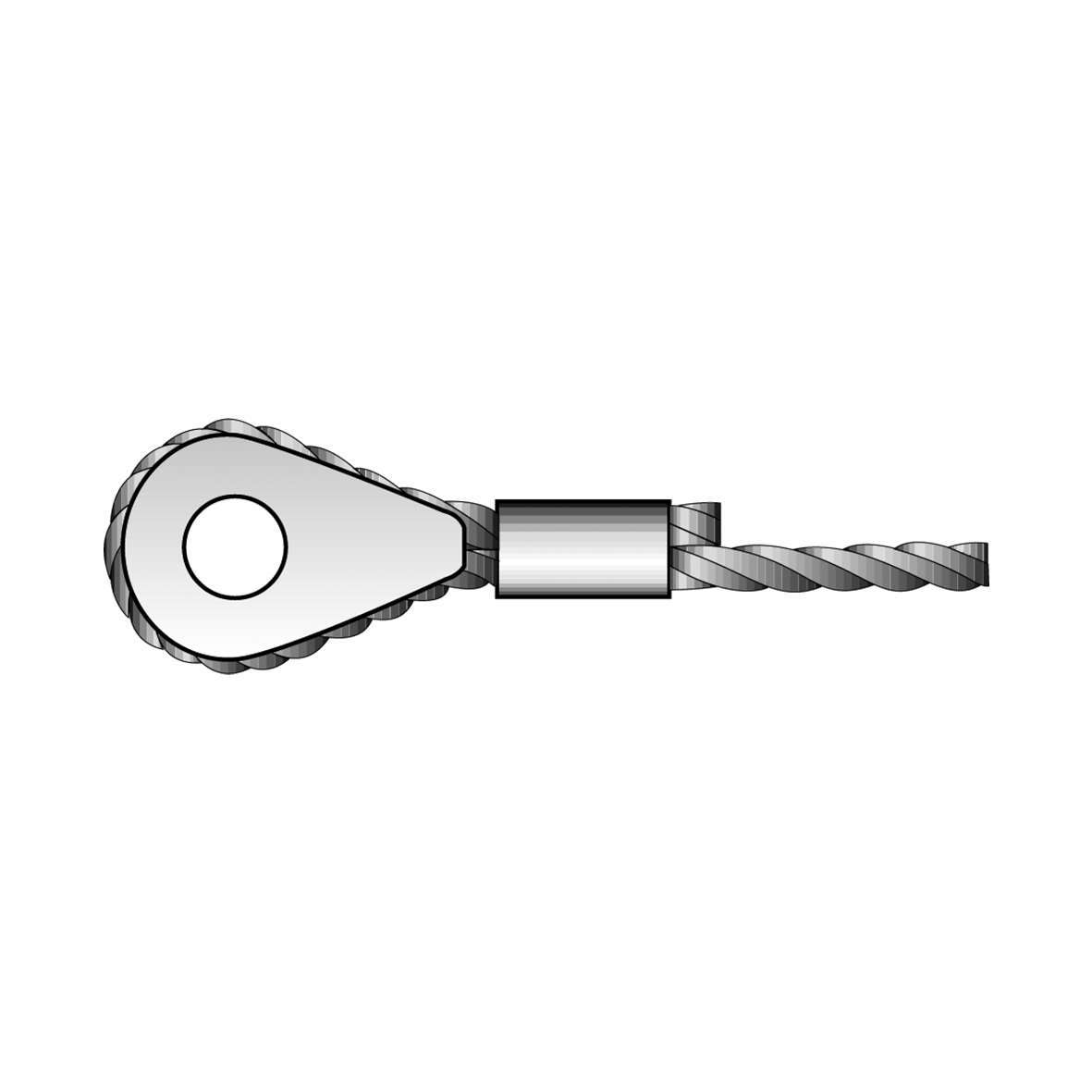

verpresste Vollkausche (90% MBK des Seils verbleibend)

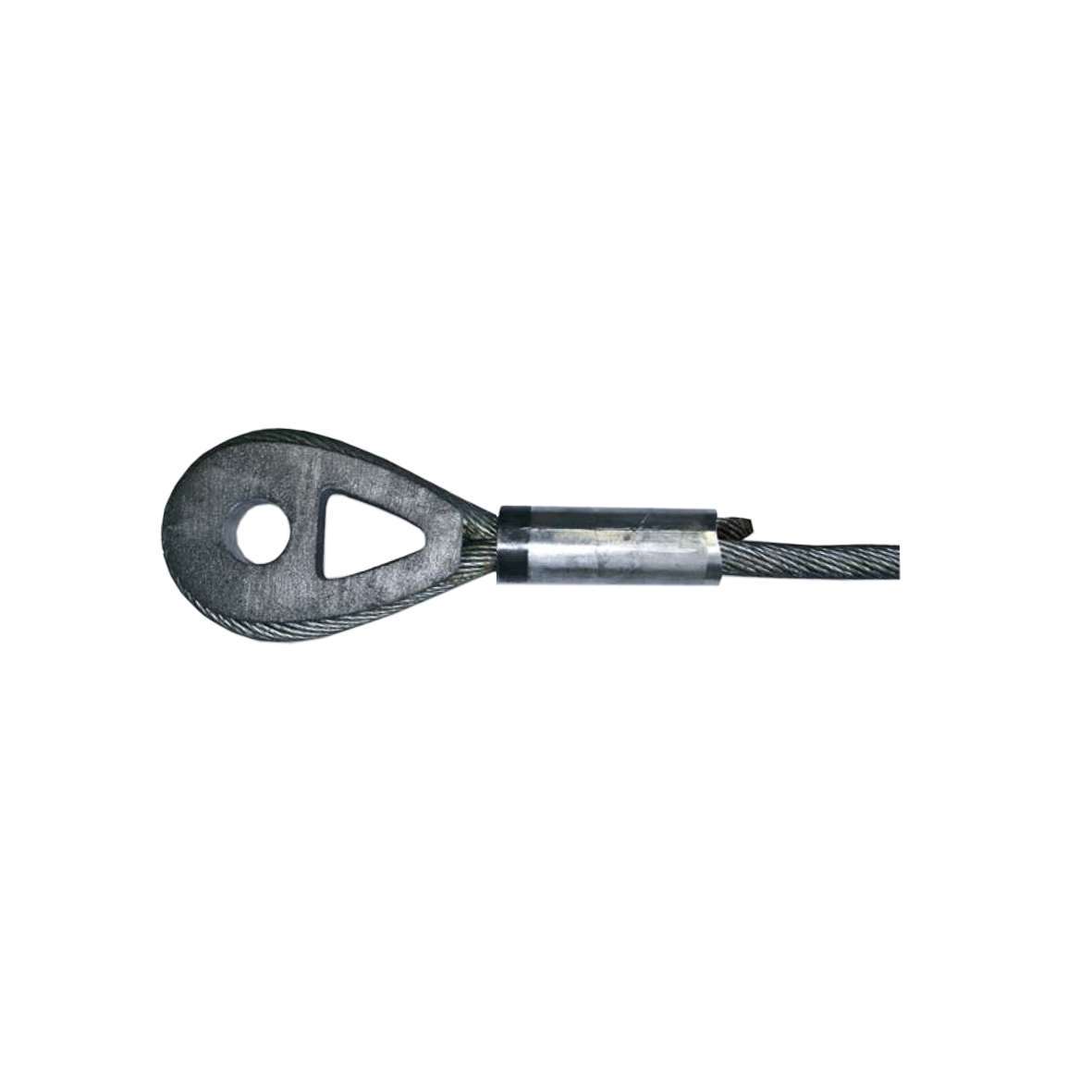

T-Loc Verpressung Drahtseil (90% MBK des Seils verbleibend)

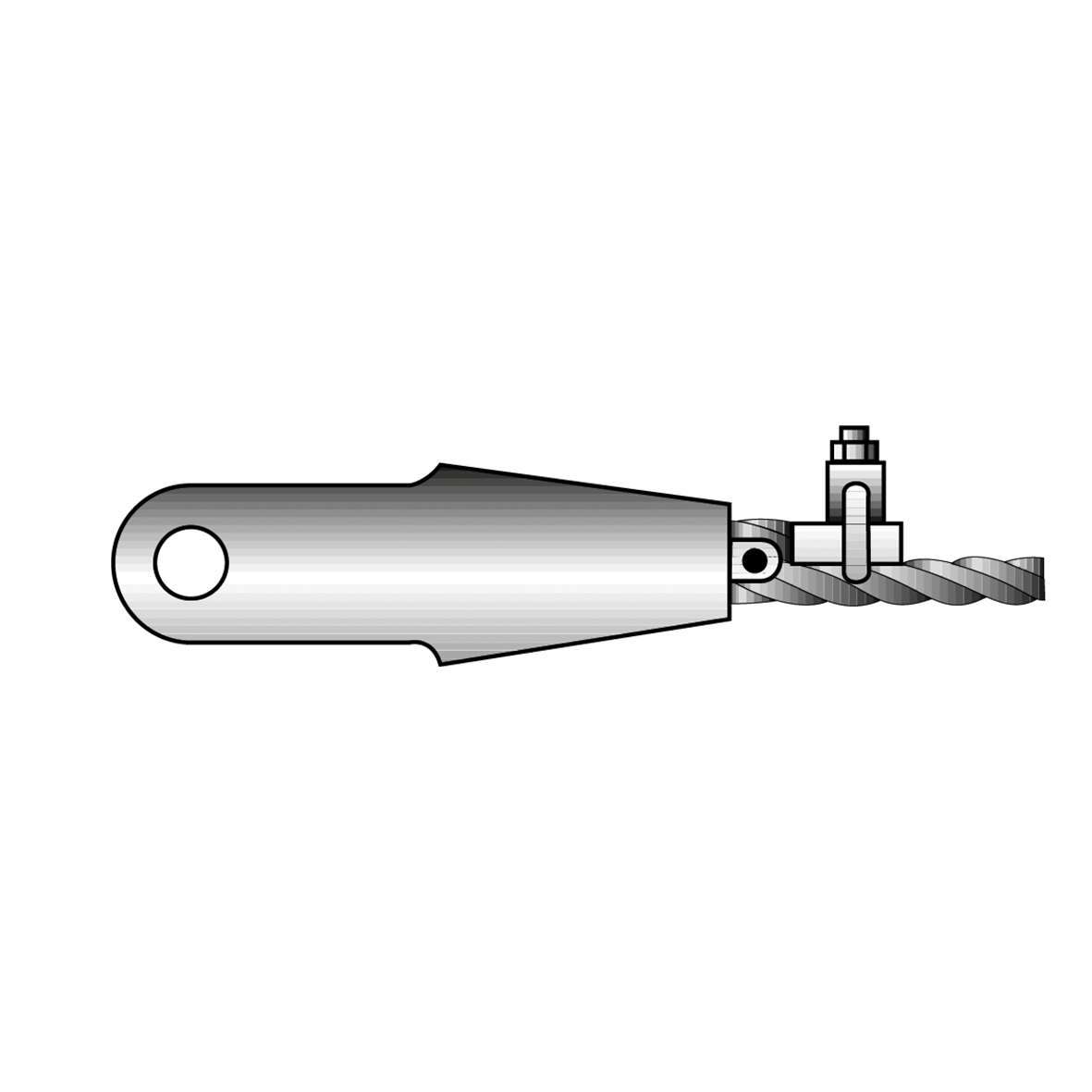

Keilschloss (80% MBK des Seils verbleibend)

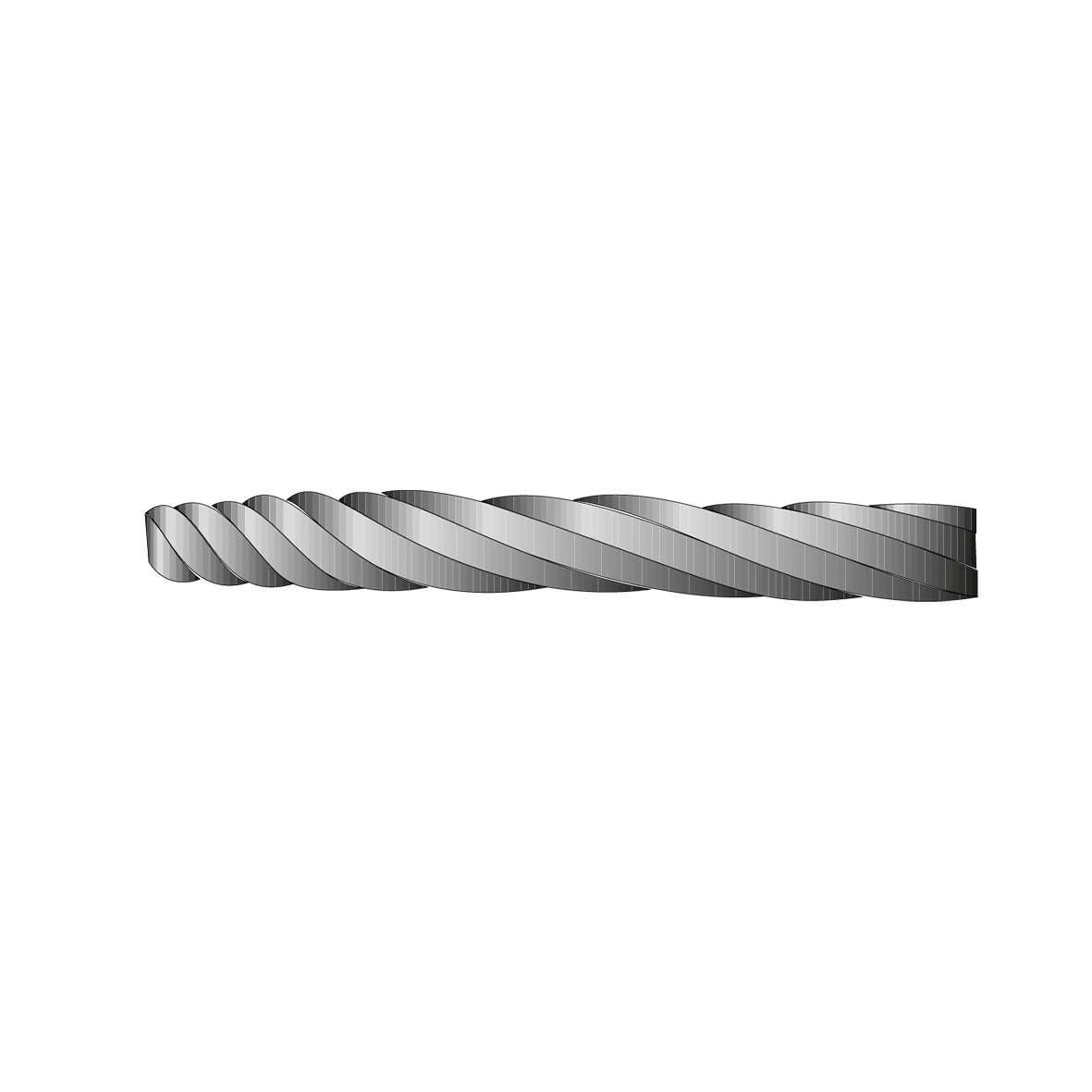

Ende angespitzt / Spitze Drahtseil

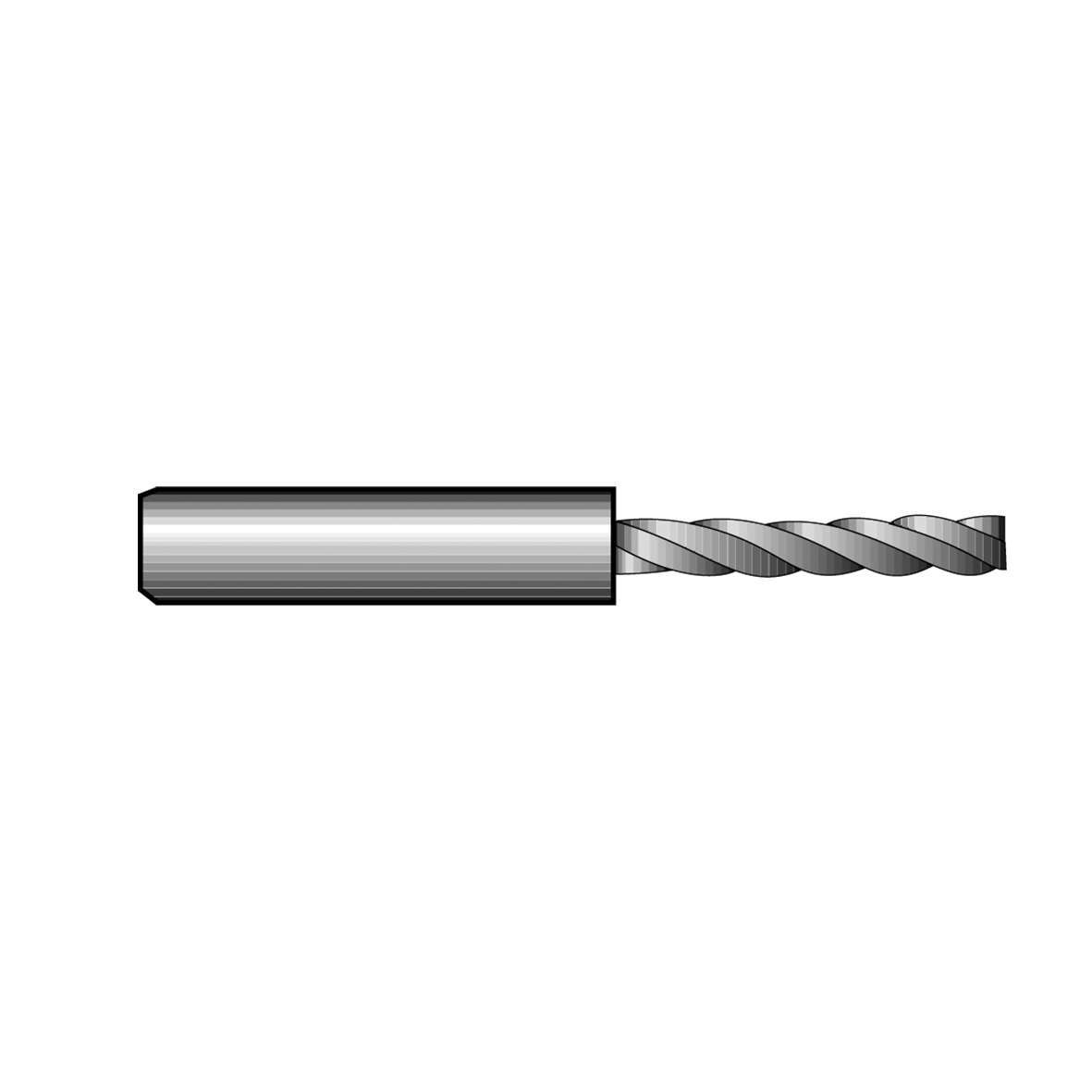

verpresste Stahlendklemme (90% MBK des Seils verbleibend)

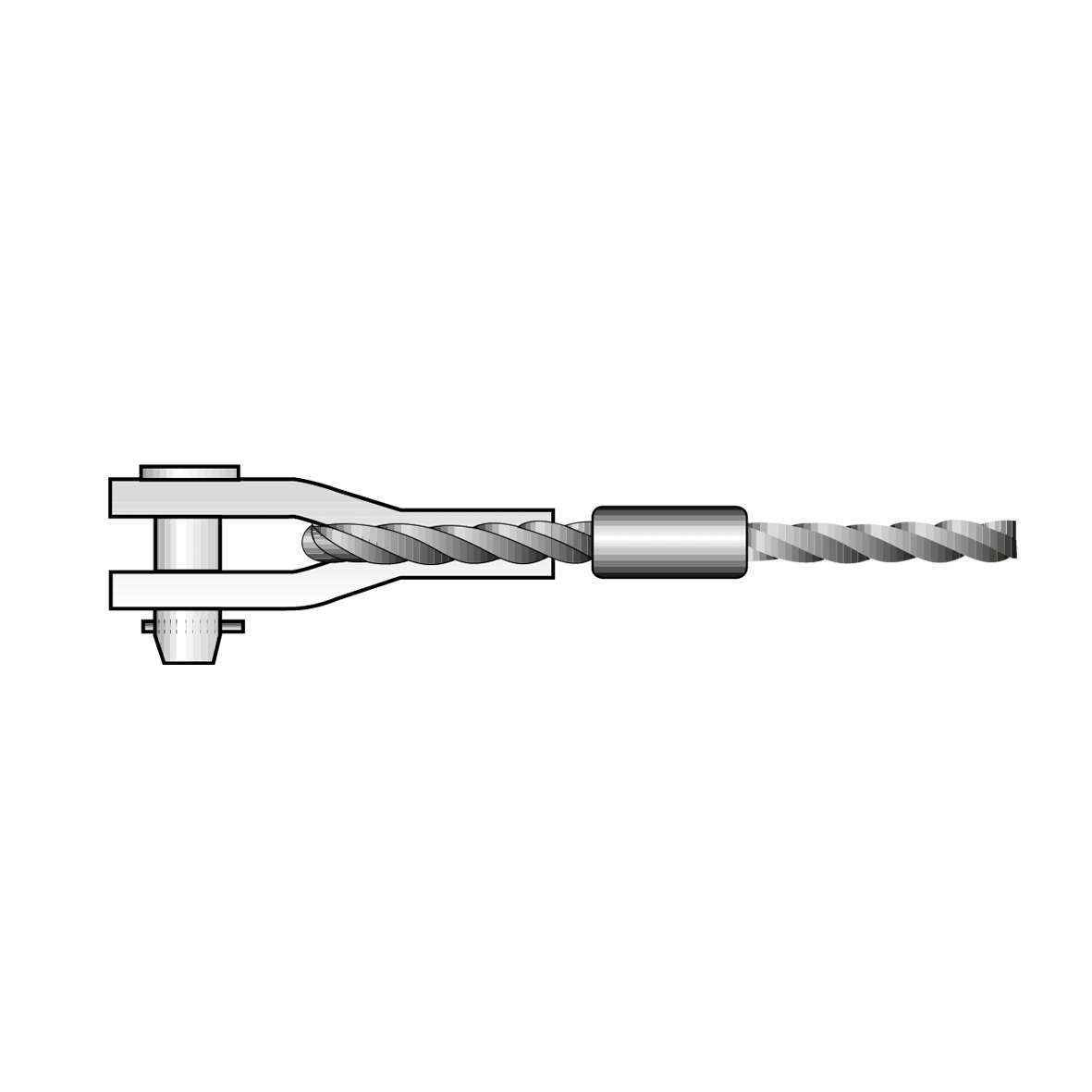

verpresste Gabelkausche (90% MBK des Seils verbleibend)

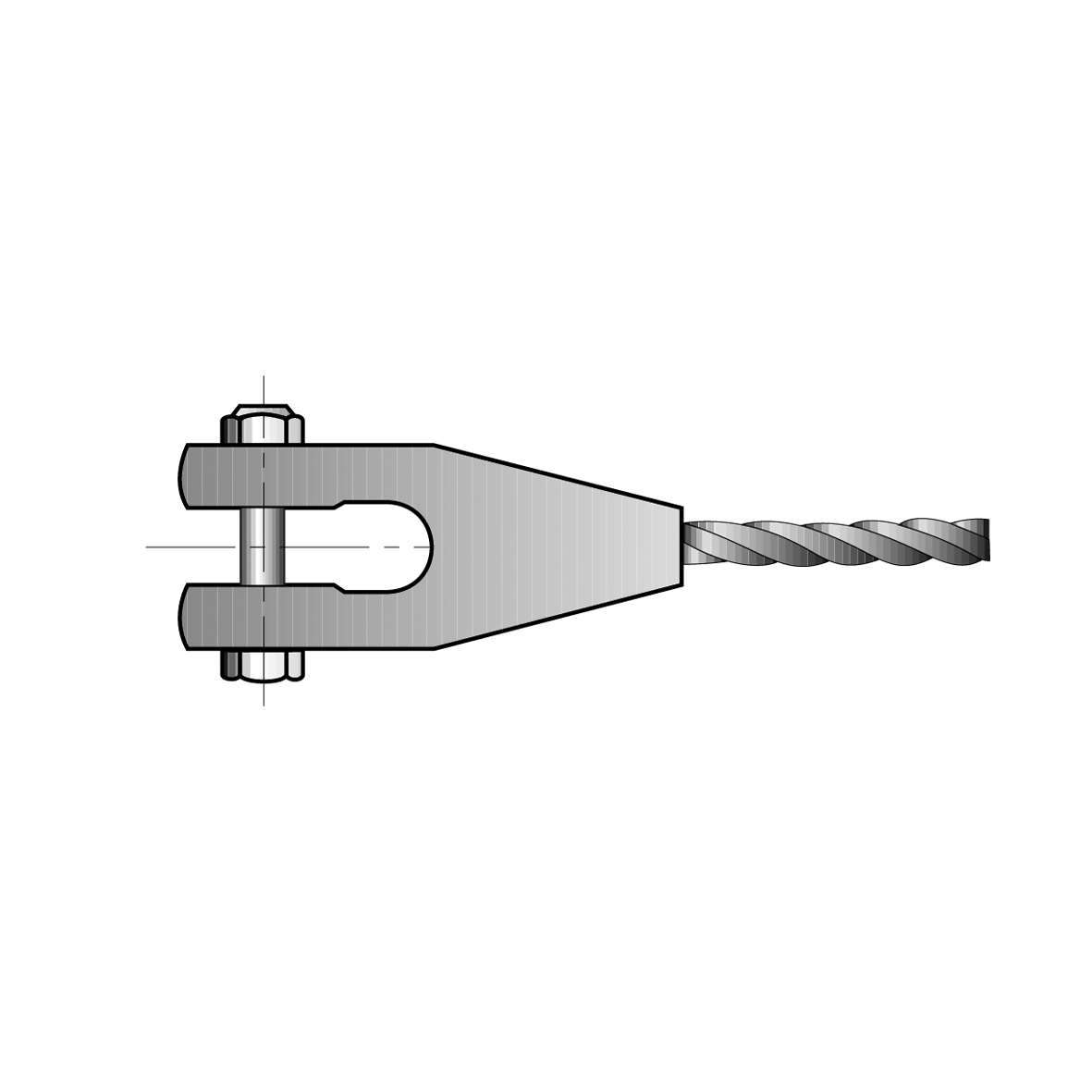

vergossene Gabelseilhülse (100% MBK des Seils verbleibend)

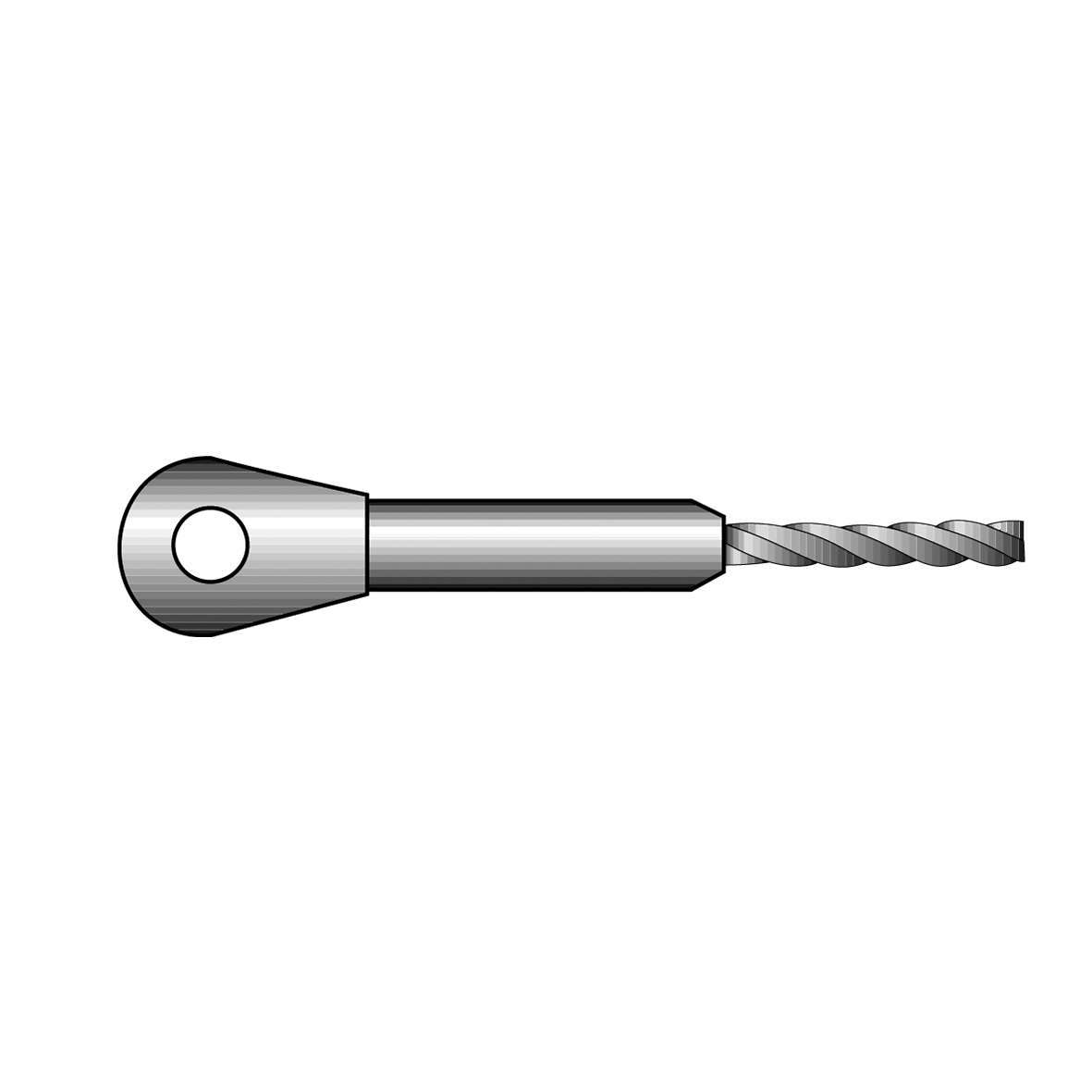

gewalzter oder verpresster Ösenfitting/Augterminale (90% MBK des Seils)

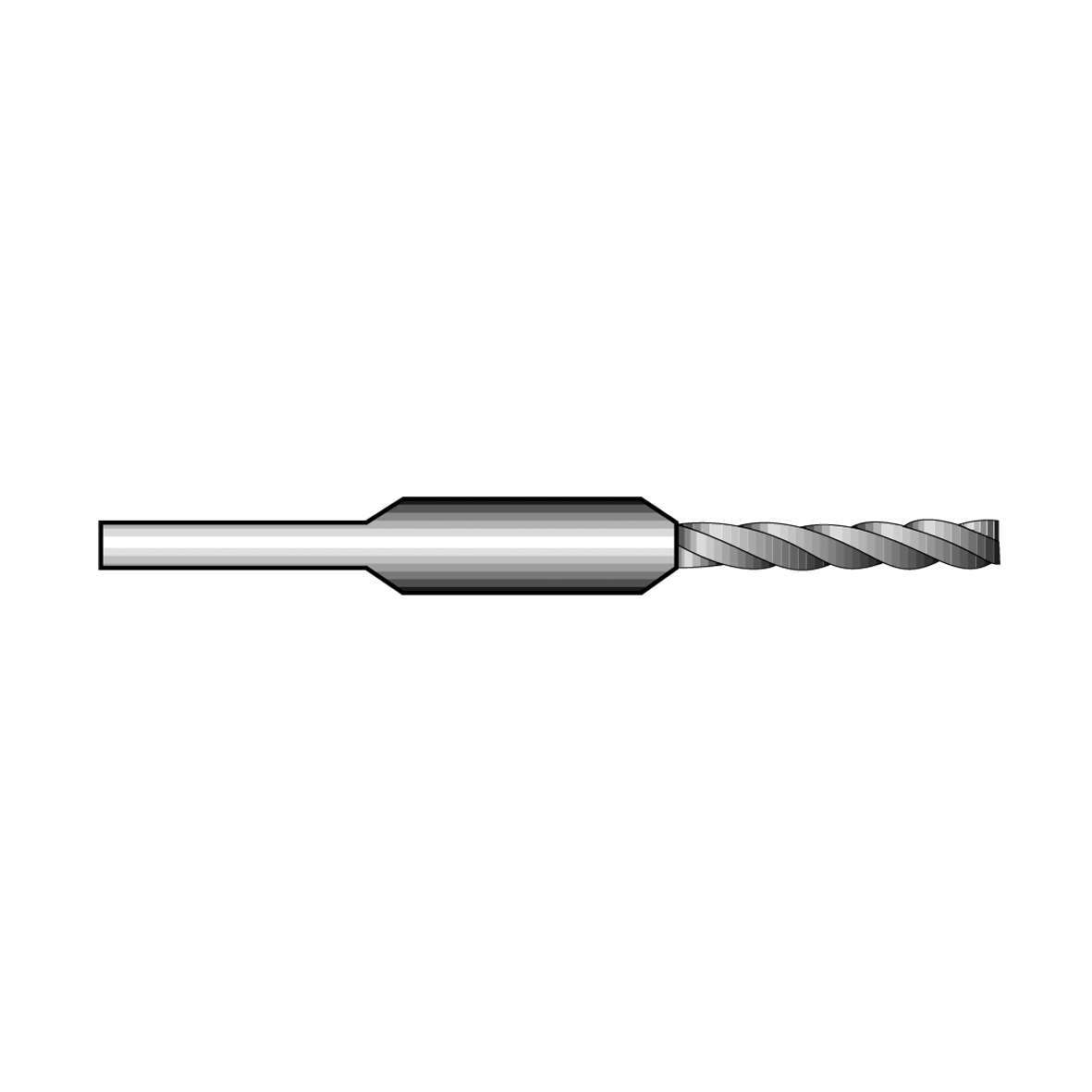

gewalzter oder verpresster Gewindefitting/Gewindeterminale (90% MBK des Seils)

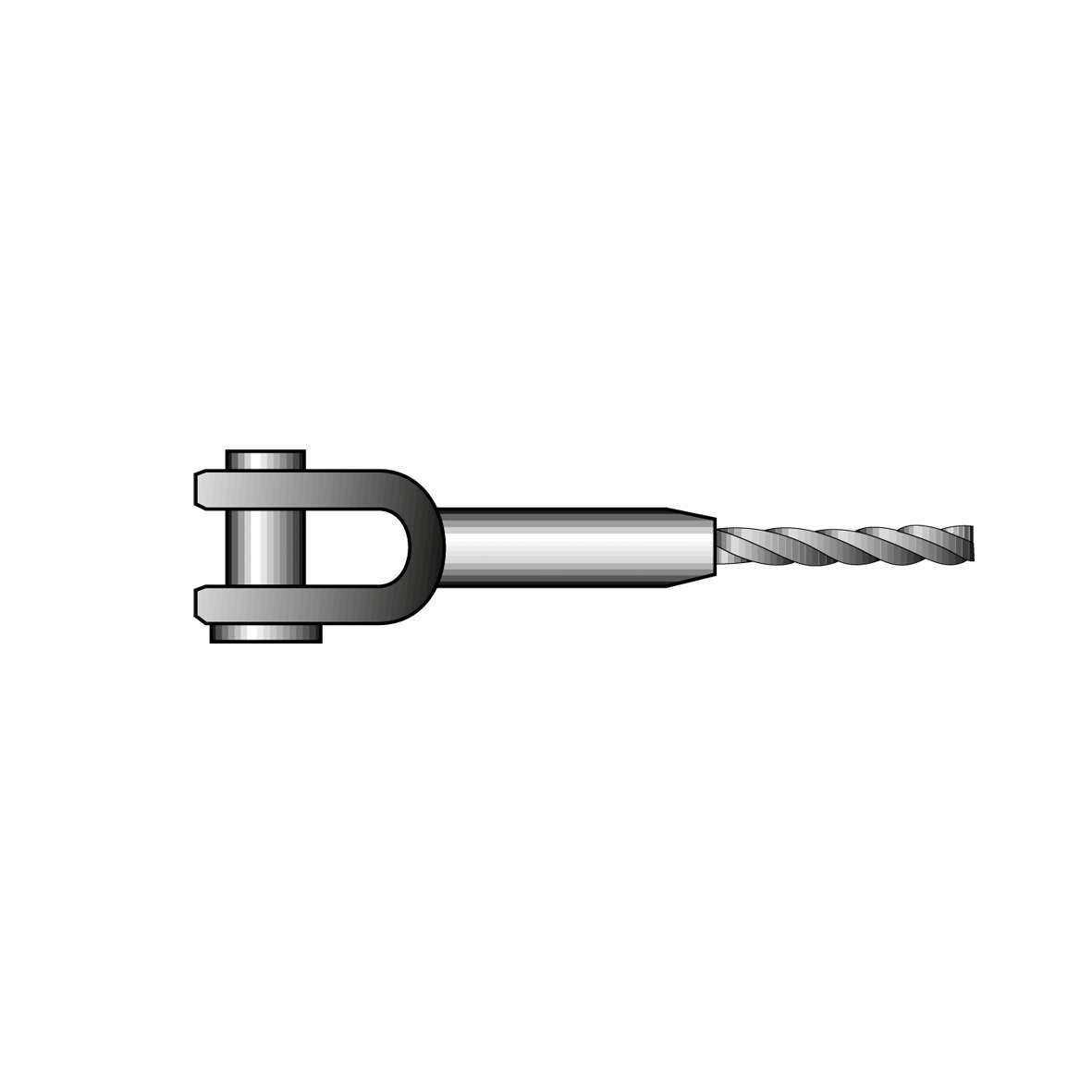

gewalzter oder verpresster Gabelfitting/Gabelterminale (90% MBK des Seils)
Merkmale der Drahtseile nach EN 12385

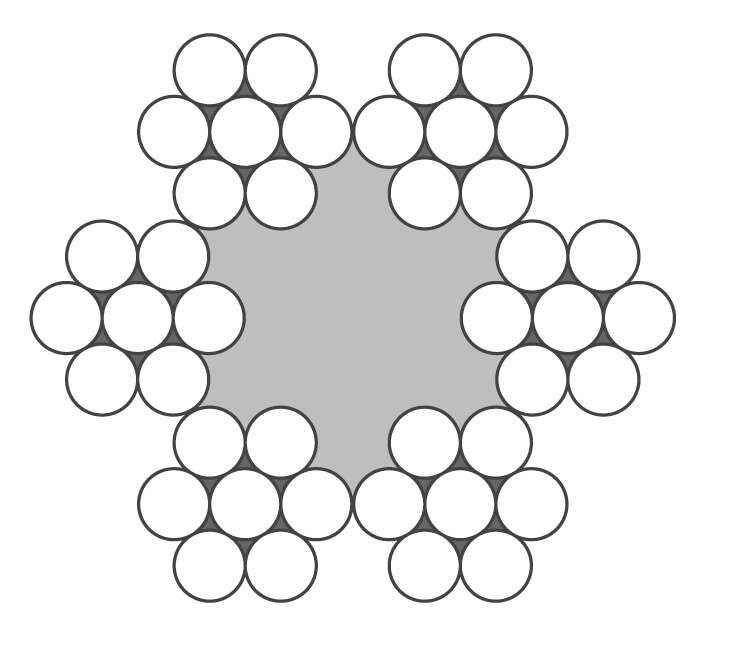

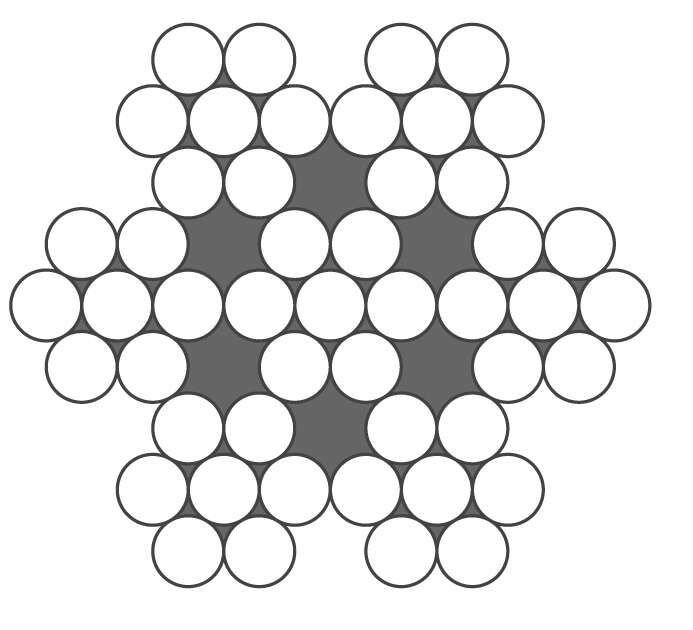

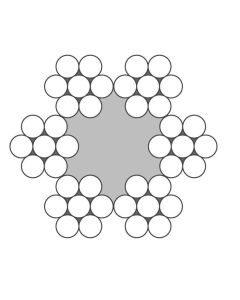

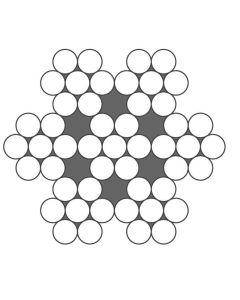

Stahldrahtseil EN 12385-4 - Konstruktion 6x7 (ehemals DIN 3055)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- spannungsarm
- Oberfläche: verzinkt (B)
- Schlagart: Kreuzschlag rechts sZ
- Verwendung: Landwirtschaft, Abspannungen, Trag- und Zugseile

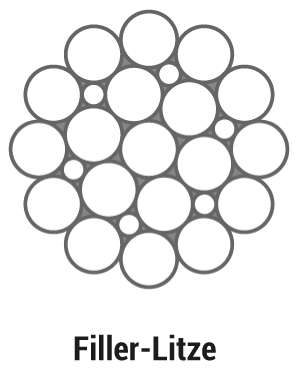

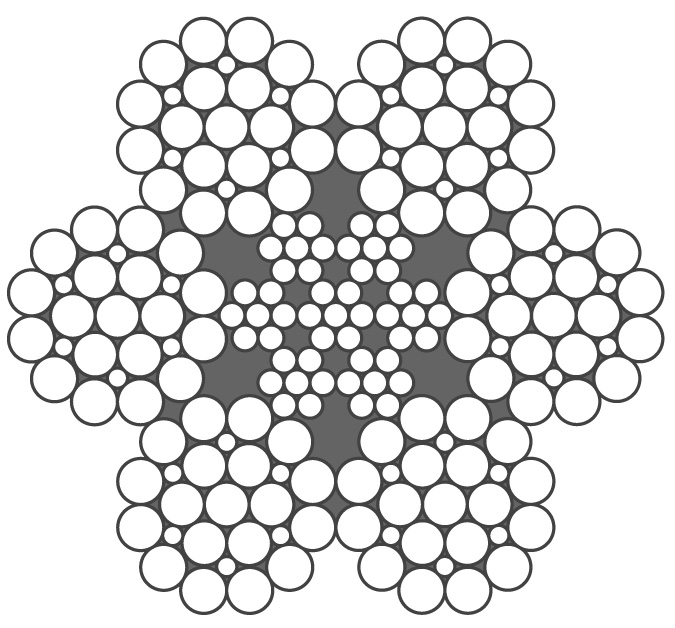

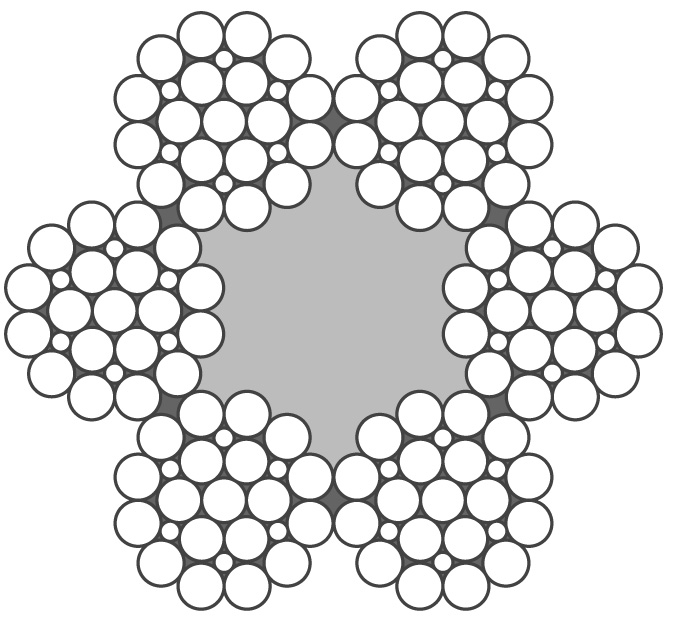

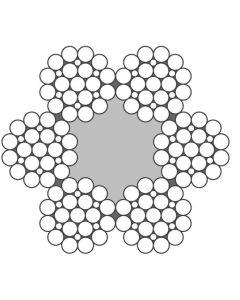

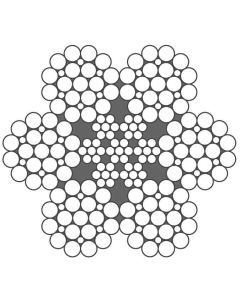

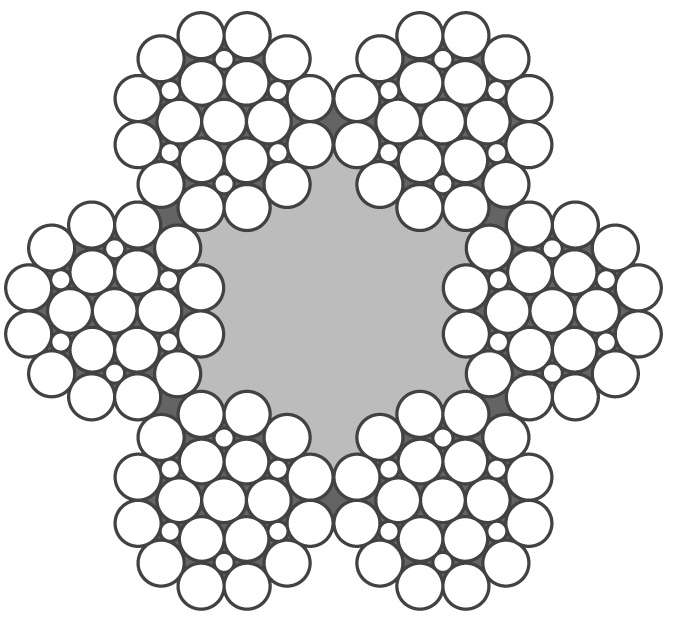

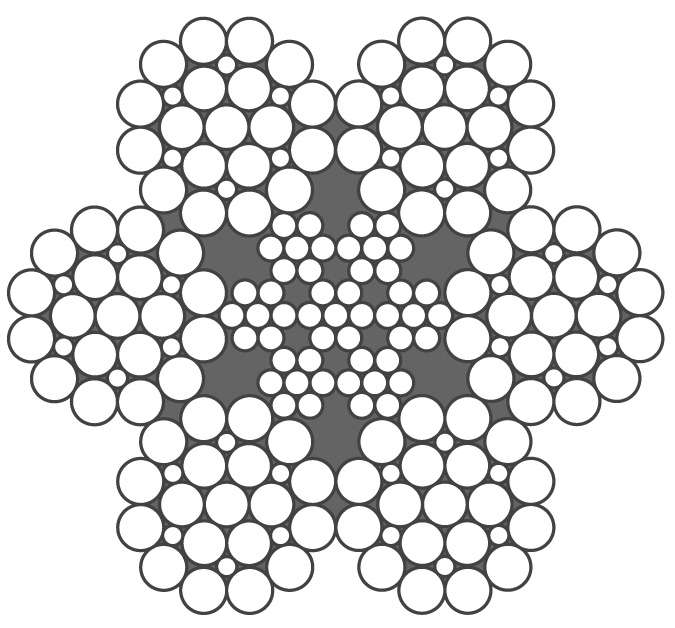

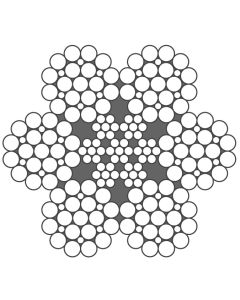

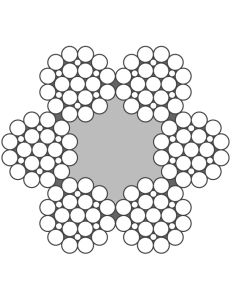

Stahldrahtseil EN 12385-4 Machart F - Konstruktion 6x19 Filler (ehemals DIN 3057)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt (B)
- Schlagart: Kreuzschlag rechts sZ
- Verwendung: Winden, Aufzüge, Krane

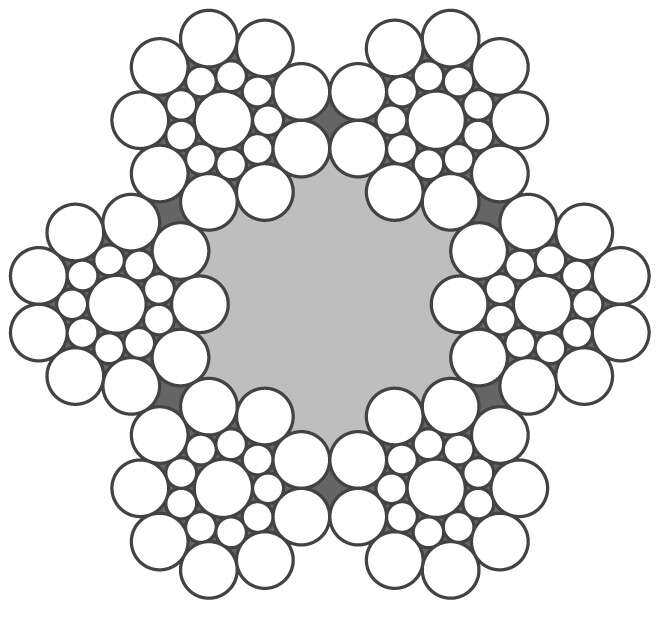

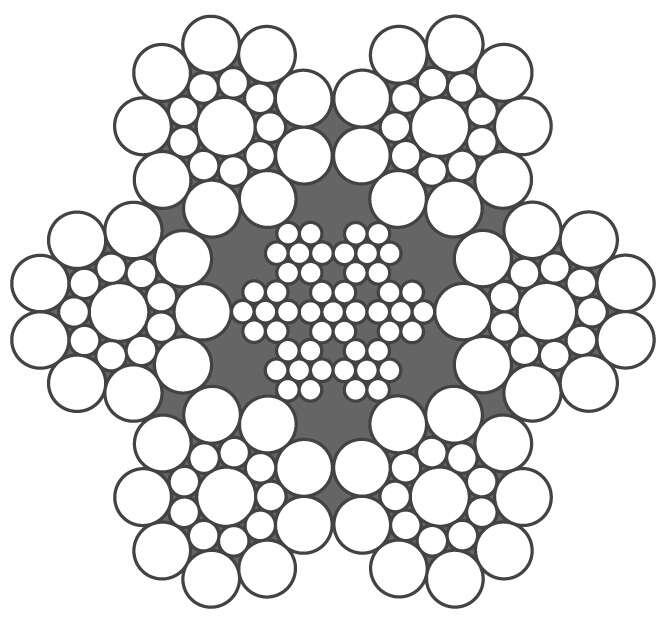

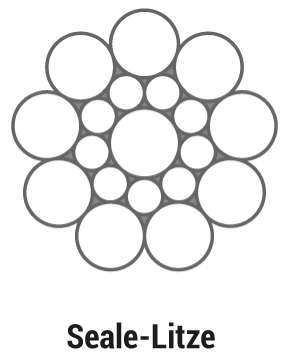

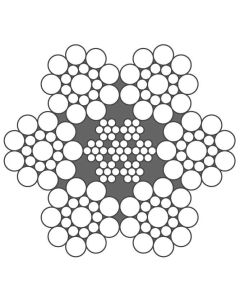

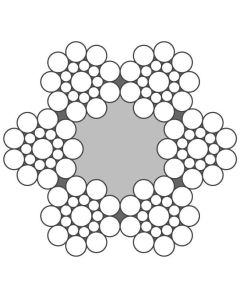

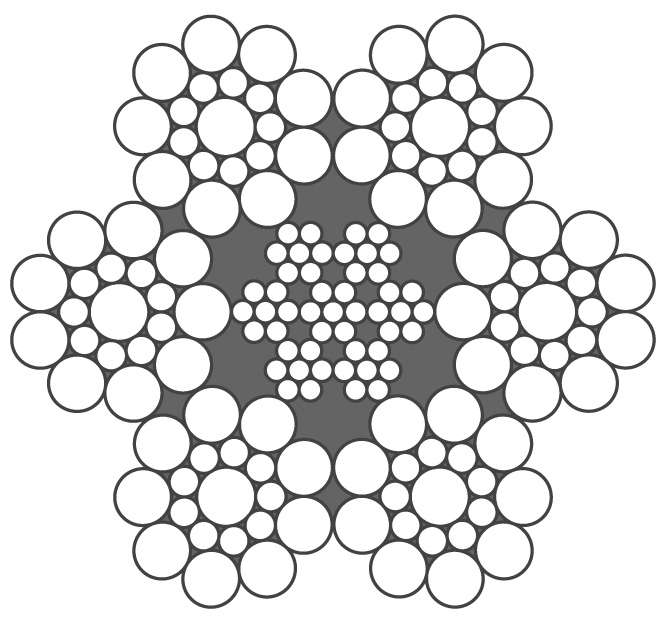

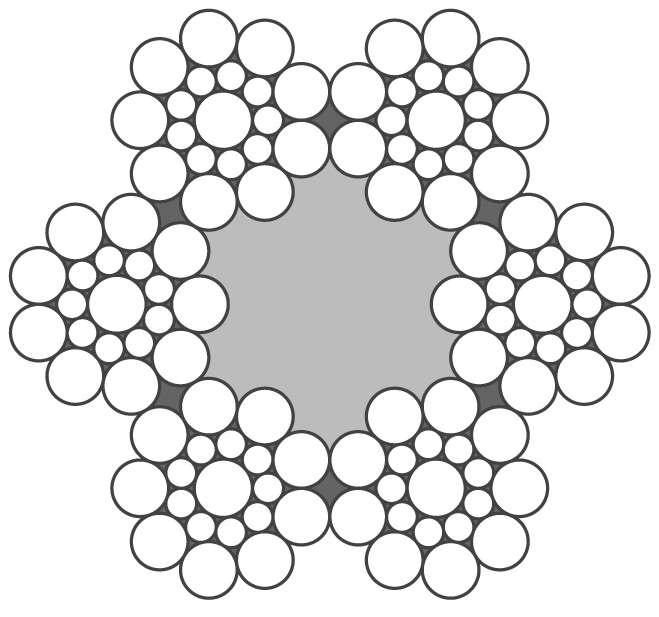

Stahldrahtseil EN 12385-4 Machart S - Konstruktion 6x19 Seale (ehemals DIN 3058)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt (B)
- Schlagart: Kreuzschlag rechts sZ
- Verwendung: für Hand- und stationäre Schrapper, Zugseile, Aufzüge, Winden- und Rangierseile, Forstseile

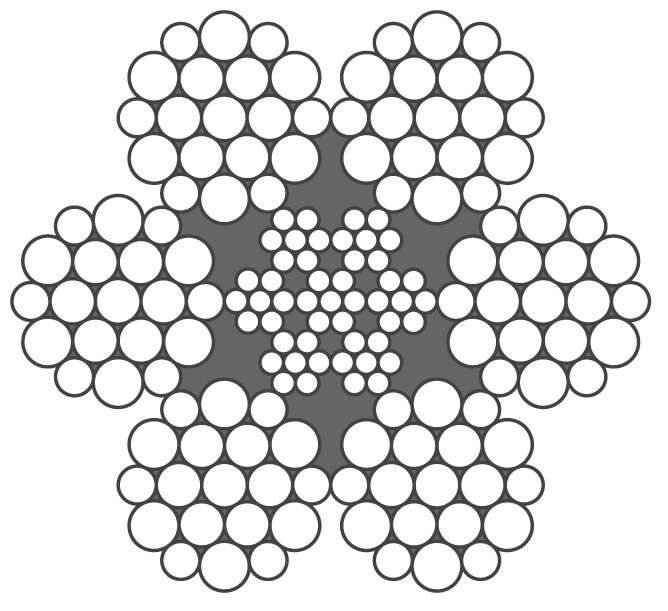

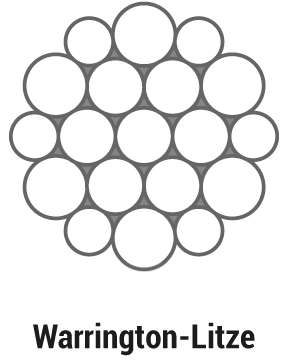

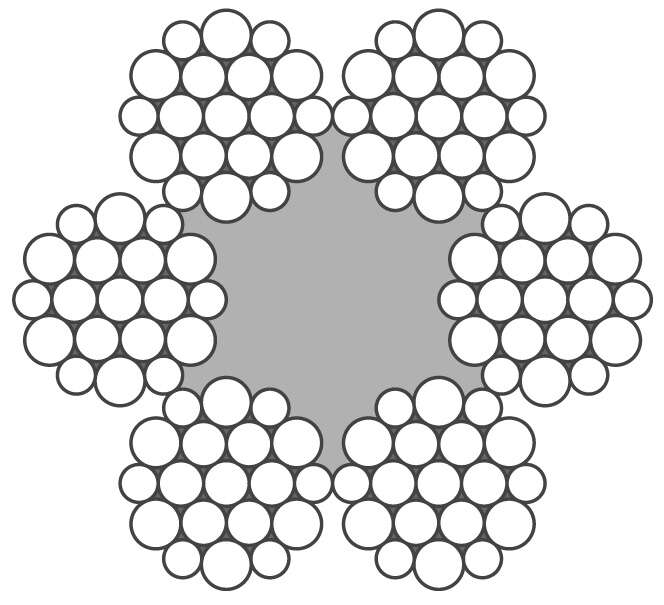

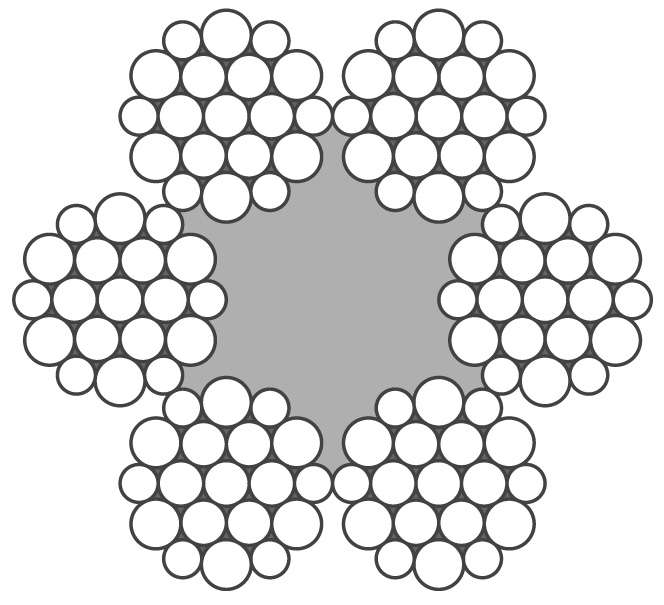

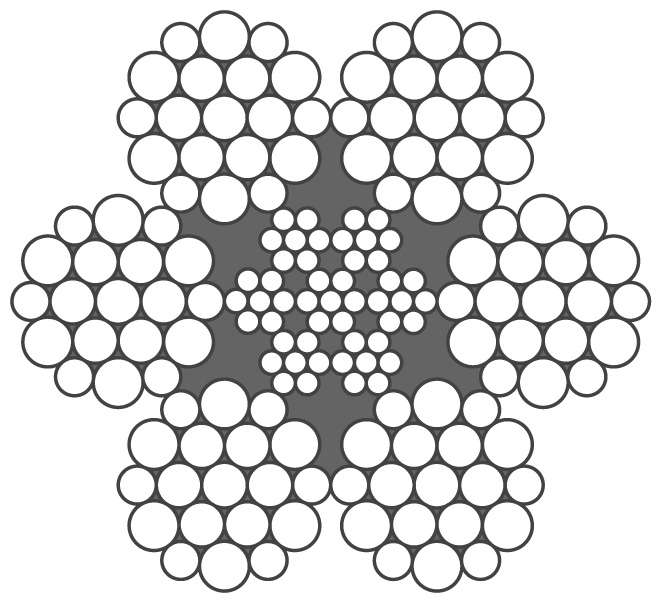

Stahldrahtseil EN 12385-4 Machart W - Konstruktion 6x19 Warrington (ehemals DIN 3059)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt (B)
- Schlagart: Kreuzschlag rechts sZ
- Verwendung: Aufzüge, Bagger, Winden

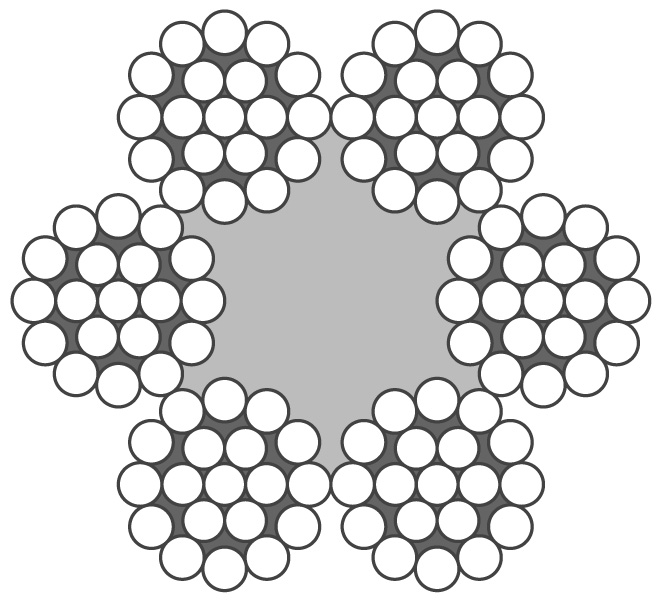

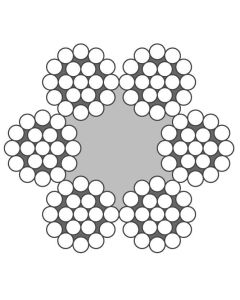

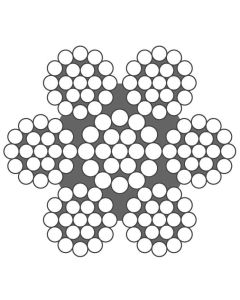

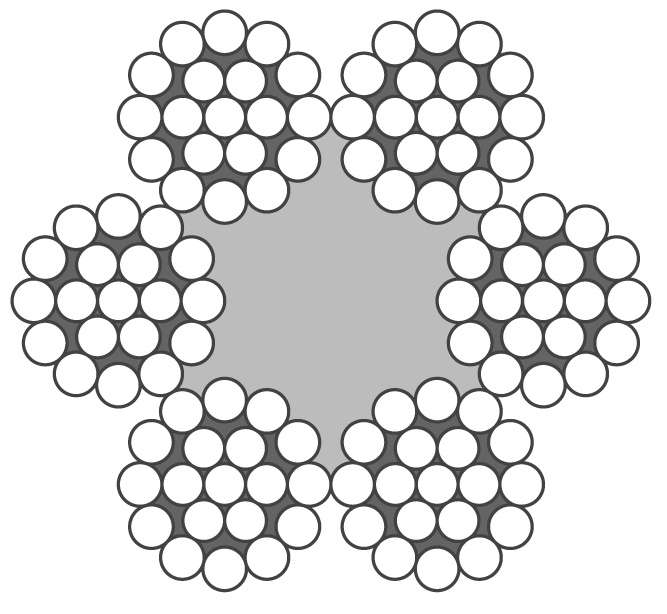

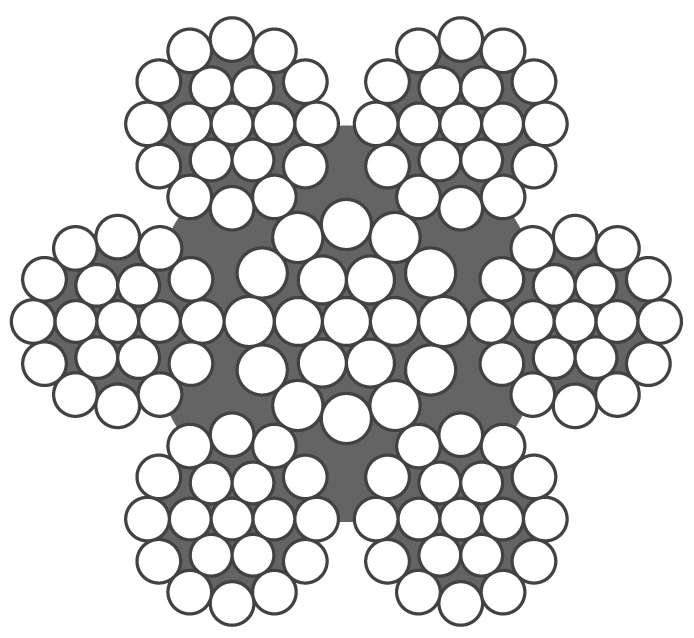

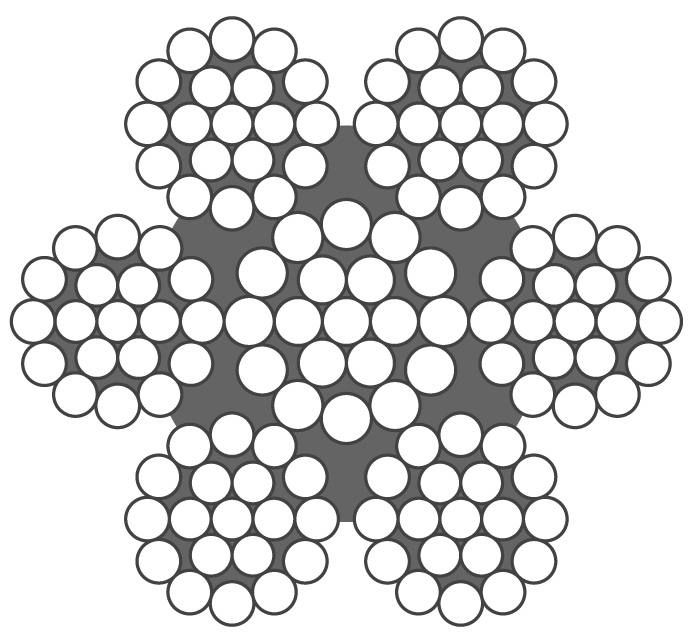

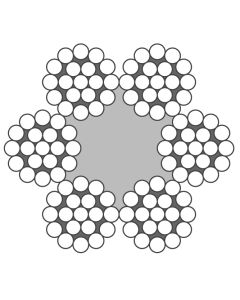

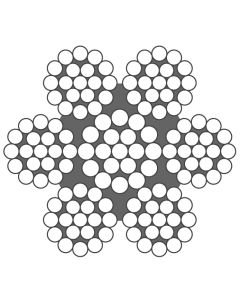

Stahldrahtseil EN 12385-4 Machart M - Konstruktion 6x19 Standard (ehemals DIN 3060)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt (B)
- Schlagart: Kreuzschlag rechts sZ
- Verwendung:Abspannseile, Schifffahrt, Winden, Anschlagseile

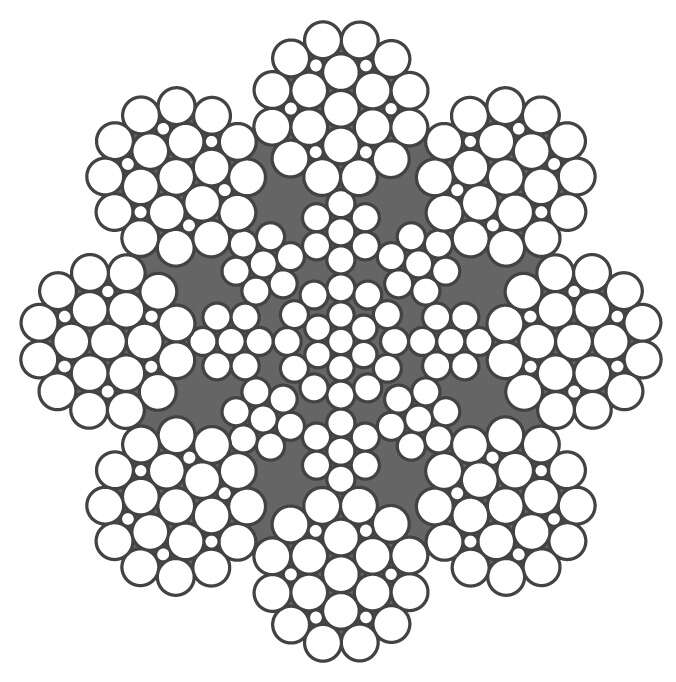

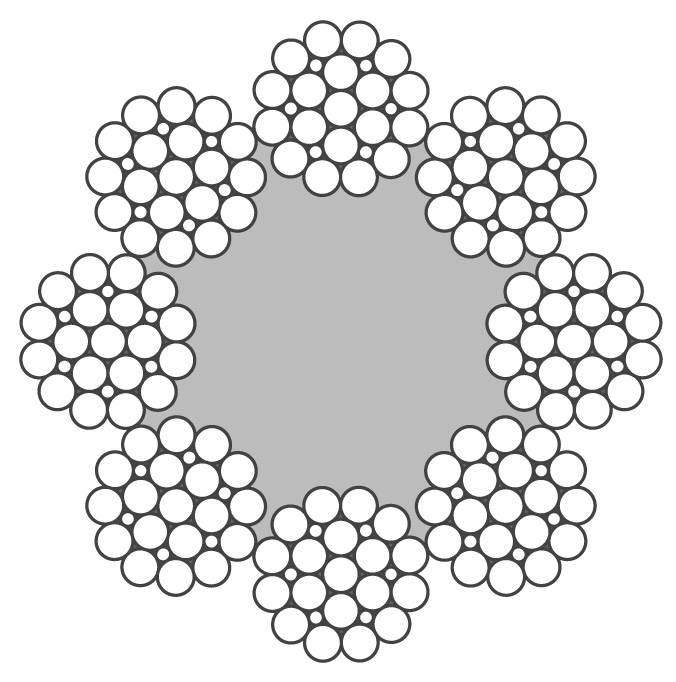

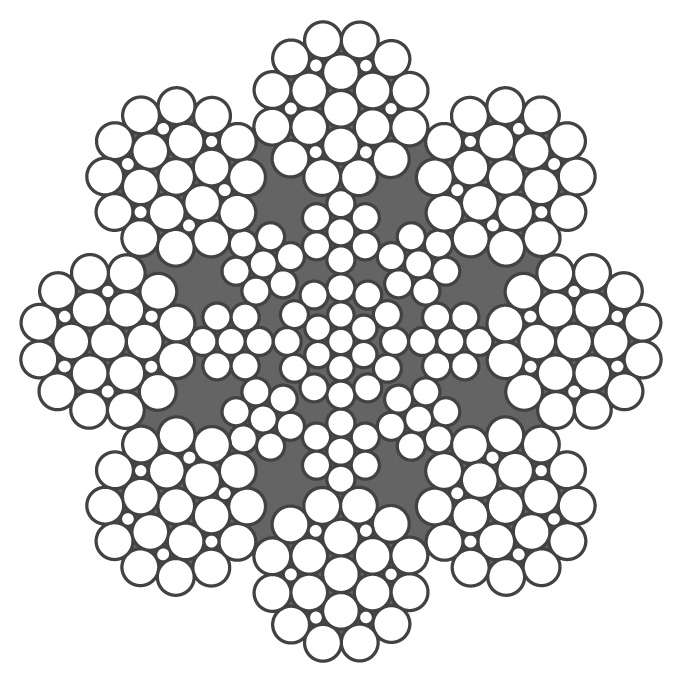

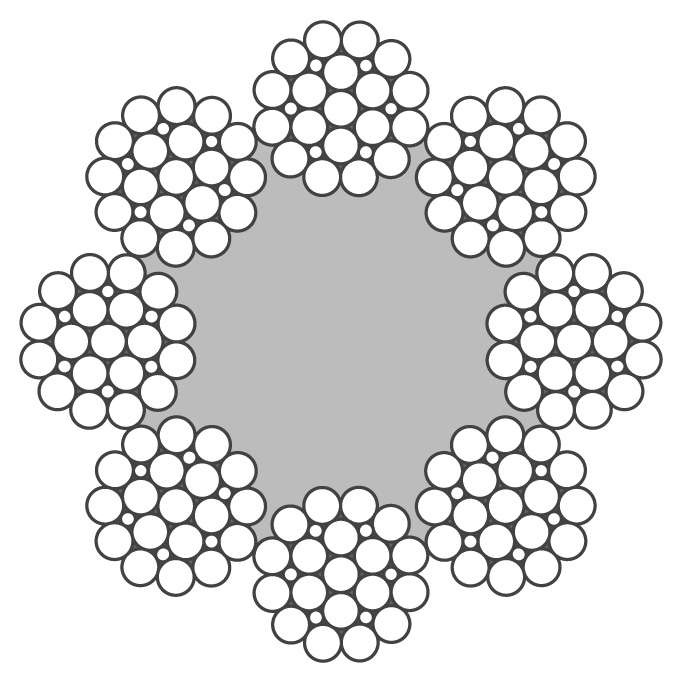

Stahldrahtseil EN 12385-4 Machart F - Konstruktion 8x19 Filler (ehemals DIN 3061)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: blank (U)
- Schlagart: Kreuzschlag rechts s/Z
- Verwendung: Winden, Hallen- und Portalkrane, Baggerseile

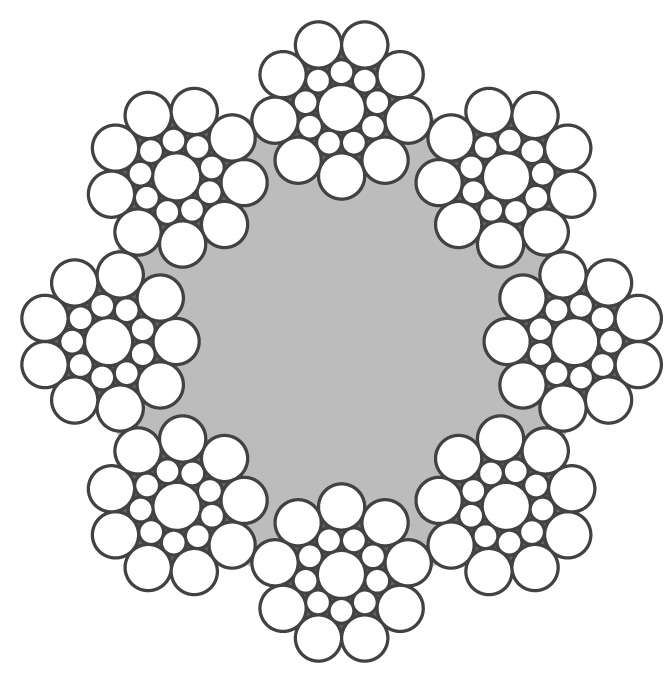

Stahldrahtseil EN 12385-4 Machart S - Konstruktion 8x19 Seale (ehemals DIN 3062)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: blank (U)
- Schlagart: Kreuzschlag rechts s/Z
- Verwendung: Aufzüge, Bagger, Winden

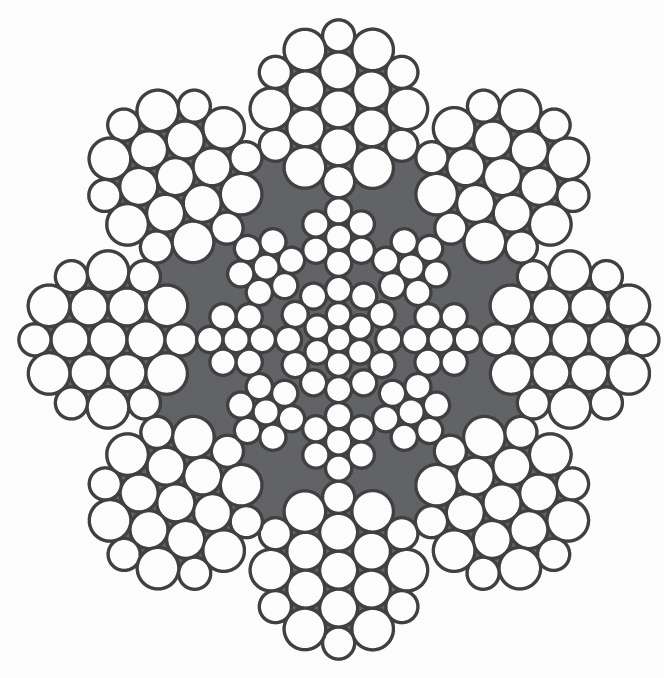

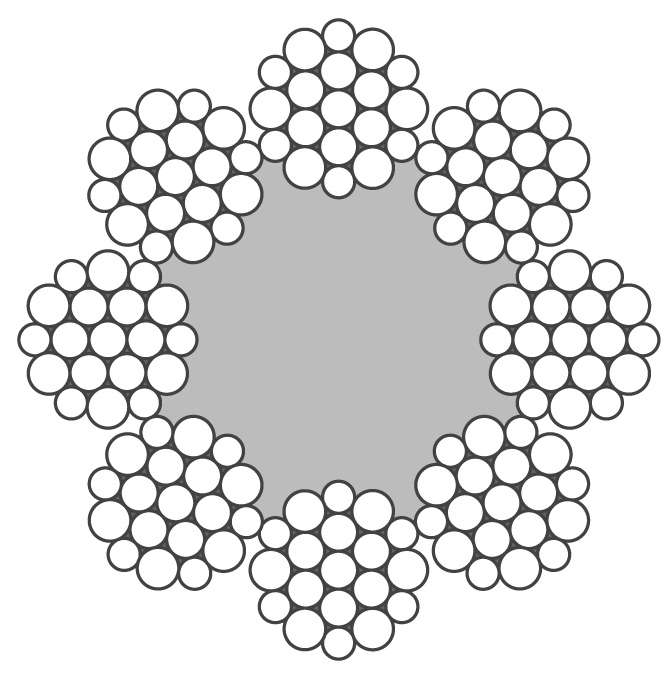

Stahldrahtseil EN 12385-4 Machart W - Konstruktion 8x19 Warrington (ehemals DIN 3063)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: blank (U)
- Schlagart: Kreuzschlag rechts s/Z
- Verwendung: Aufzüge, Bagger, Winden

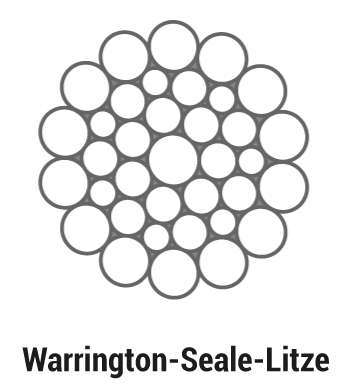

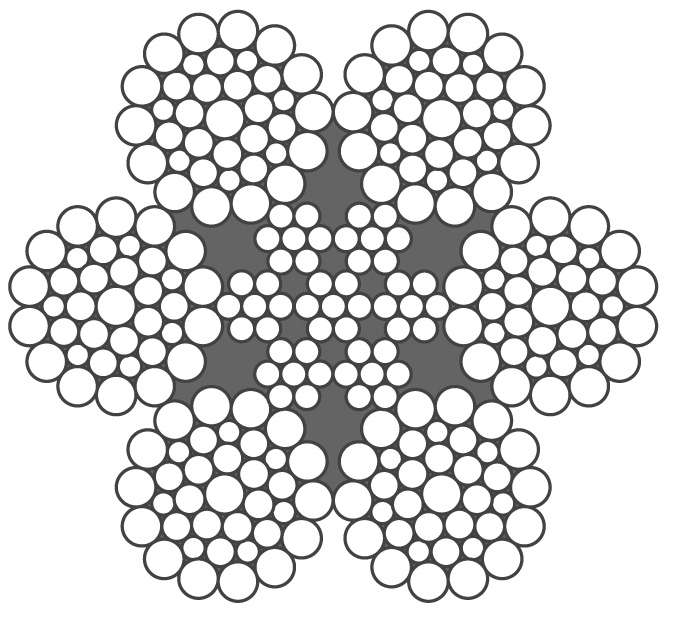

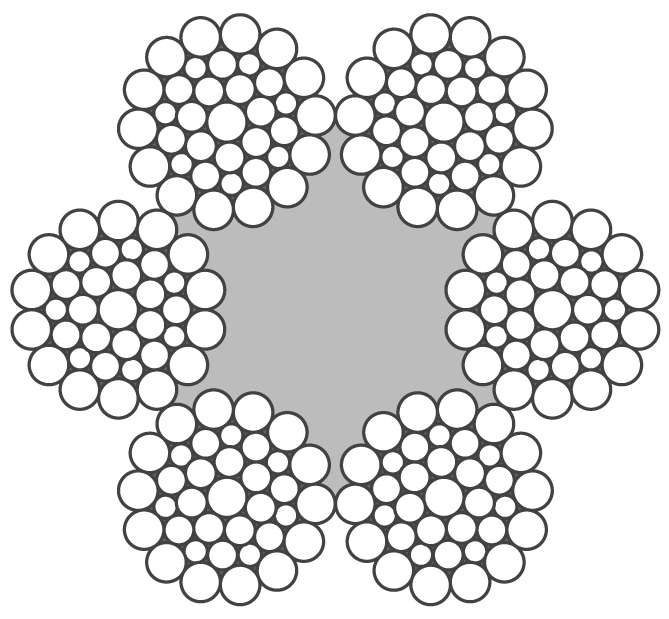

Stahldrahtseil EN 12385-4 Machart WS - Konstruktion 6x36 Warrington-Seale (ehemals DIN 3064)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt (B)
- Schlagart: Kreuzschlag rechts s/Z
- Verwendung: Bagger, Krane, Schlepper, Schrapper, Aufzüge, Anschlagmittel
Stahldrahtseil EN 12385-4 Machart WS - verdichtet • Konstruktion 6x36 Warrington-Seale (ehemals DIN 3064)
Rundlitzenseil mit Stahleinlage

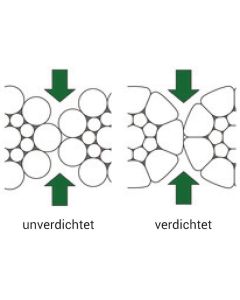

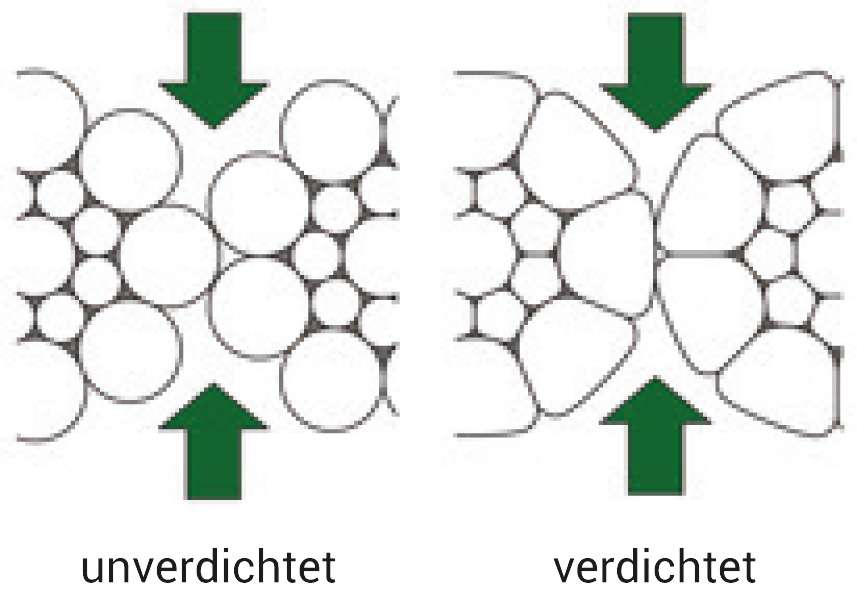

- litzenverdichtet
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt/gefettet
- Schlagart: Kreuzschlag rechts s/z
- Verwendung: Bagger, Krane, Schlepper, Schrapper, Forstseile, Aufzüge

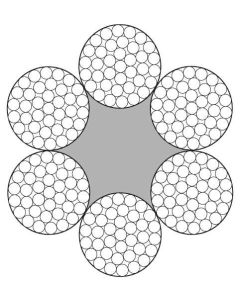

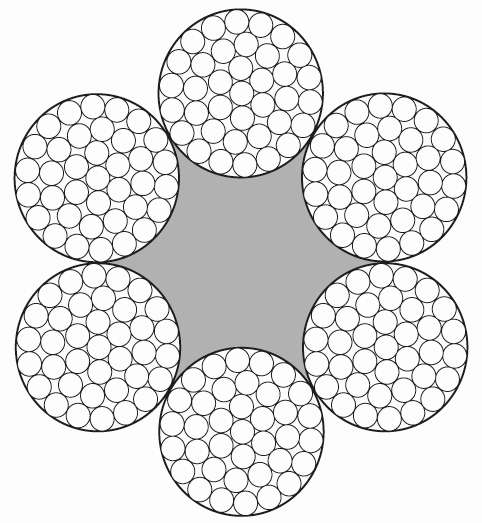

Stahldrahtseil EN 12385-4 Machart M - Konstruktion 6x37 (ehemals DIN 3066)
Rundlitzenseil mit Fasereinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt (B)
- Schlagart: Kreuzschlag rechts s/Z
- Verwendung: Anschlagseile, Schifffahrt, Winden

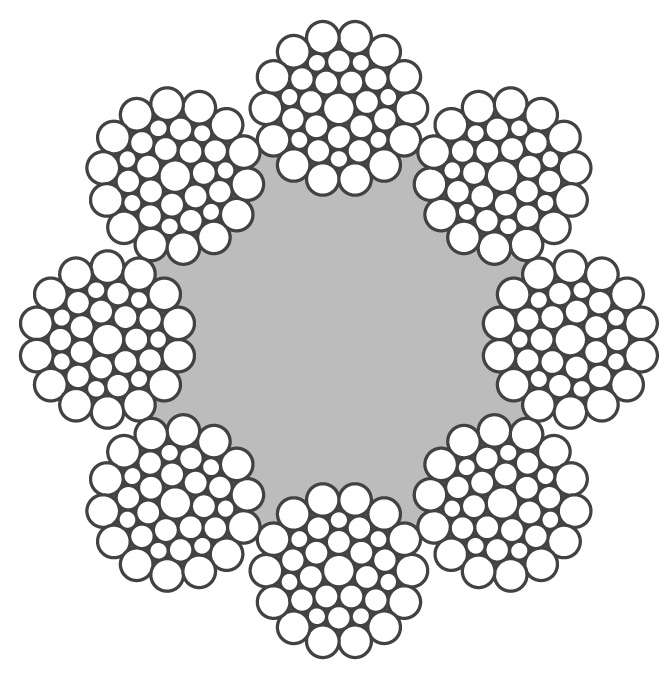

Stahldrahtseil EN 12385-4 Machart WS - Konstruktion 8x36 Warrington-Seale (ehemals DIN 3067)
Rundlitzenseil mit Faser- oder Stahleinlage
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt (B)
- Schlagart: Kreuzschlag rechts s/Z
- Verwendung: Portalkrane, Hallenkrane, Winden, Bagger

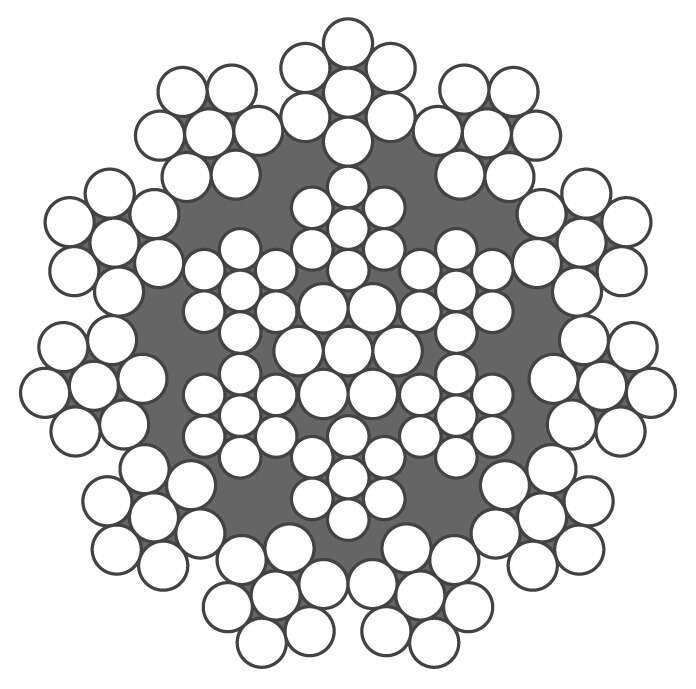

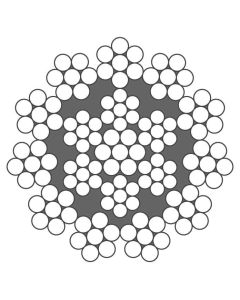

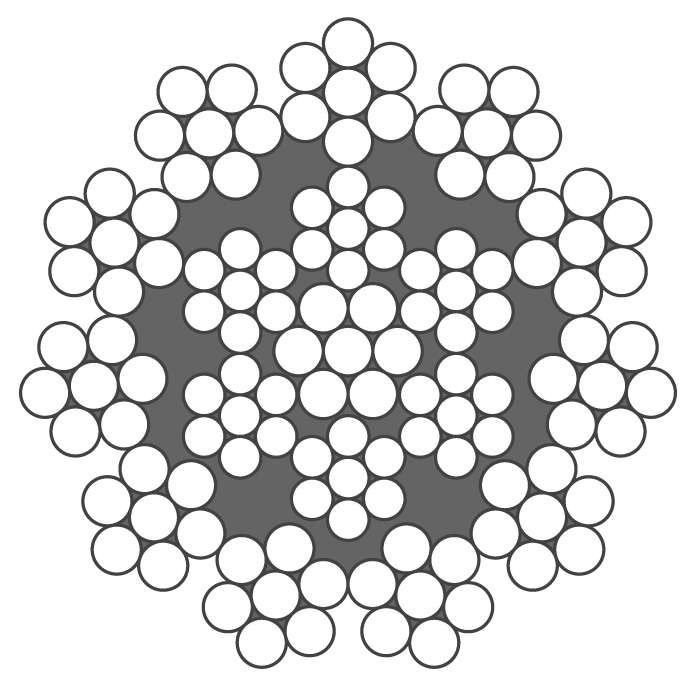

Stahldrahtseil EN 12385-4 - Konstruktion 17x7-18x7(ehemals DIN 3069)
Spiralrundlitzenseil mit Stahleinlage
- drehungsarm
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt/gefettet
- Schlagart: Kreuzschlag rechts s/Z
- Verwendung: Elektroseilzüge, Hubseile für Kleinkrane, Turmdrehkrane und Laufkatzenseile

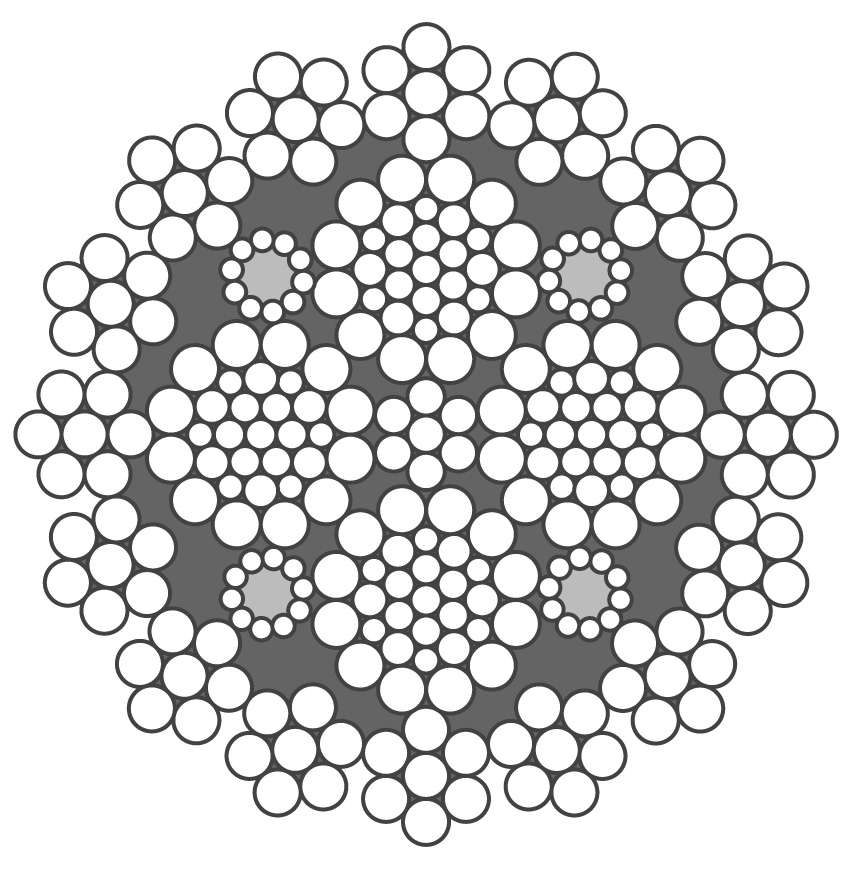

Spezialhubseil VS 16-1 - Kranseil nach DIN EN 12385-4
Seilkategorie Nummer (RCN) 23-2 nach ISO 4309
- drehungsarm (a) EN 12385-3
- Seilfestigkeitsklasse: 1960
- Oberfläche: verzinkt (Klasse B) mit spezieller Fettung
- Schlagart: Gleichschlag z/Z
- Verwendung: Hubseile für Turm-, Dreh- und Mobilkrane sowie Elektrokettenzüge

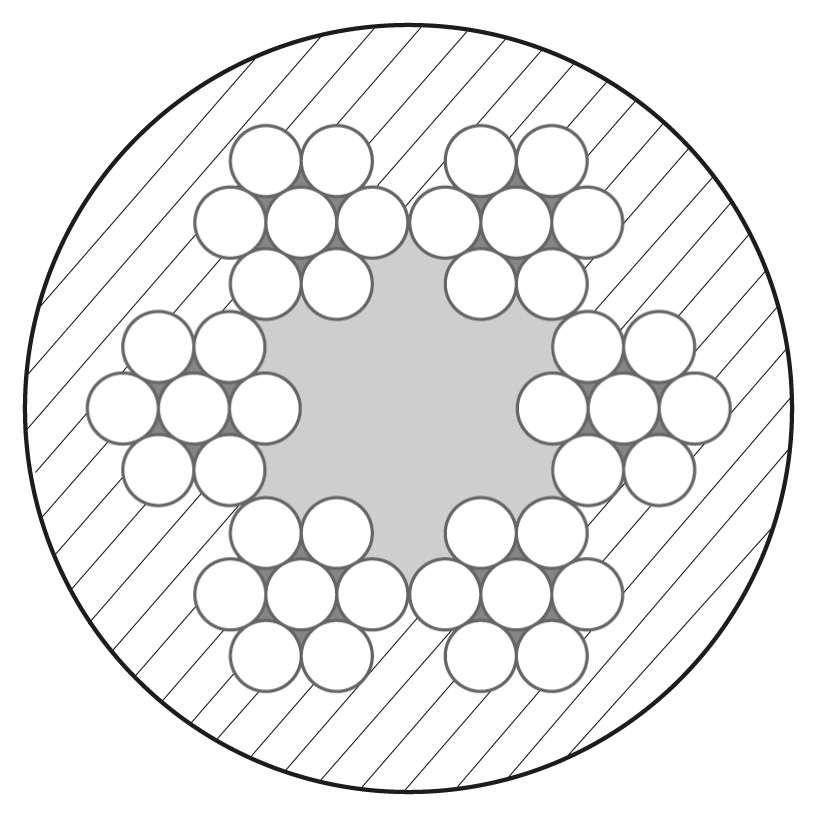

PVC- ummanteltes verzinktes Stahldrahtseil EN 12385-4 - Konstruktion 6x7 (ehemals DIN 3055)
Rundlitzenseil 6x7 mit Fasereinlage
- Seilfestigkeitsklasse: 1770
- Schlagart: Kreuzschlag rechts s/Z

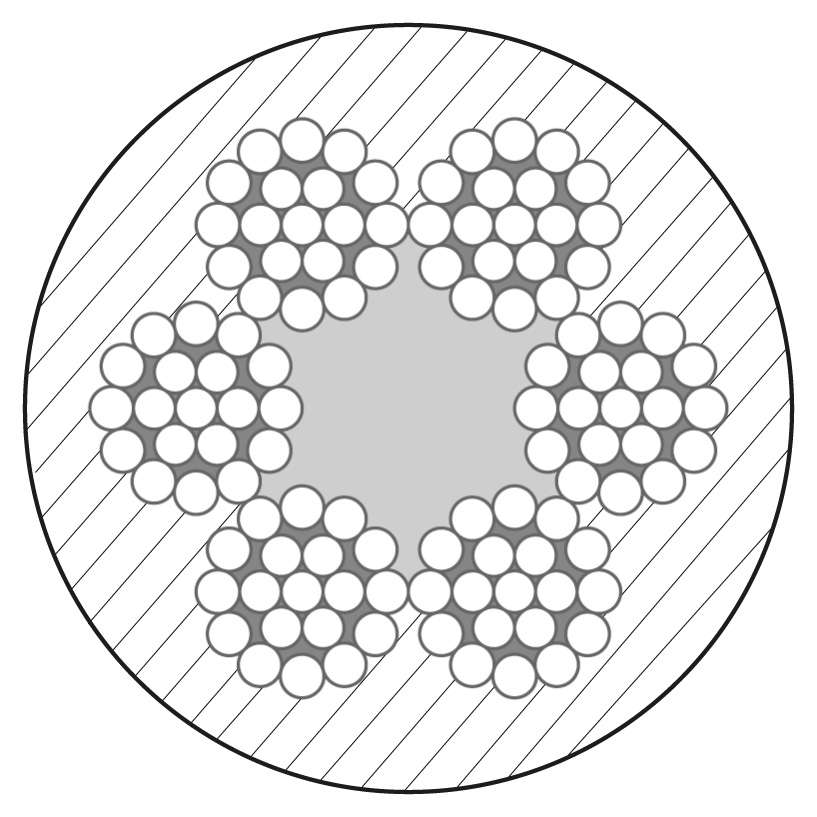

PVC- ummanteltes verzinktes Stahldrahtseil EN 12385-4 - Konstruktion 6x19 (ehemals DIN 3060)
Rundlitzenseil 6x19 Machart M mit Fasereinlage
- Seilfestigkeitsklasse: 1770
- Schlagart: Kreuzschlag rechts s/Z
