Edelstahlseile
Edelstahlseile sind eine ausgezeichnete Wahl für anspruchsvolle Anwendungen, die hohe Festigkeit, Haltbarkeit und Korrosionsbeständigkeit erfordern. Diese Seile bestehen aus dünnen Edelstahldrähten, die durch Verseilung eine robuste Struktur bilden. Edelstahlseile sind in verschiedenen Konstruktionen, Beschichtungen und Durchmessern erhältlich, um den Anforderungen verschiedener Anwendungen gerecht zu werden.
Ein wichtiger Vorteil von Edelstahlseilen ist ihre hervorragende Korrosionsbeständigkeit, die auf den hohen Chromanteil im Edelstahl zurückzuführen ist. Das bedeutet, dass Edelstahlseile selbst in Umgebungen mit hohen Feuchtigkeits- und Salzgehalten widerstandsfähig bleiben und nicht rosten oder korrodieren.
Edelstahlseile werden in vielen Branchen und Anwendungen eingesetzt, wie beispielsweise im Schiffbau, in der Luft- und Raumfahrt, in der Offshore-Industrie und im Bauwesen. Auch im privaten Bereich werden sie oft als Absturzsicherungen, Zäune oder Geländer verwendet.
Bei der Auswahl von Edelstahlseilen ist es wichtig, die richtige Konstruktion, Beschichtung und den richtigen Durchmesser zu wählen, um den Anforderungen der Anwendung gerecht zu werden. Wir als erfahrener Lieferant können dabei helfen, die passenden Seile und Endverbindungen zu finden.
Insgesamt sind Edelstahlseile eine zuverlässige und langlebige Option für anspruchsvolle Anwendungen. Mit ihrer hohen Korrosionsbeständigkeit, Festigkeit und Vielseitigkeit sind sie sinnvoll für technisch anspruchsvolle Anwendungen.
Edelstahl ist eine Bezeichnung für legierte Stähle, die eine höhere Korrosionsbeständigkeit aufweisen. Die Stähle vereint die Gemeinsamtkeit, dass kein zusätzlicher Oberflächenschutz gegen Korrosion nötig ist. Der enthaltene Chromanteil bildet eine klare Oxidschicht, die sich bei Beschädigung rasch erneuert und so den Stahl schützt.
In der Regel werden für Edelstahlseile Seildrähte aus Edelstahl mit einer Festigkeit von 1570 N/mm² verwendet. Es kommen aber auch Seildrähte mit einer Festigkeit von 1770 N/mm² zu Einsatz. Die Konstruktion von Edelstahlseilen kann wie bei herkömmlichen Drahtseilen in Spiralseile und Litzenseile unterschieden werden. Ein Spiralseil besteht aus einer oder mehreren Lagen von Drähten, die schraubenlinienförmig teils rechts-, teils linksgängig um einen Kerndraht gewunden sind. Es gleicht damit im Aufbau grundsätzlich einer Rundlitze. Ein Litzenseil besteht im Allgemeinen aus einer oder mehreren Lagen Litzen. Die Litzen sind schraubenlinienförmig um einen Kern gewunden. Dieser Kern, auch Einlage genannt, kann aus einer Fasereinlage oder aus verseilten Drähten (Stahleinlage) bestehen. In Einzelfällen wird die Stahleinlage umsponnen oder umhüllt. Im Allgemeinen werden die Außenlitzen eines Drahtseiles in einem unabhängigen Arbeitsgang um den Kern verseilt. Dabei entstehen bei einer Stahleinlage Überkreuzungen zwischen Stahleinlage und Außenlitze. Bei der Konstruktion der Litzen unterscheidet man analog zu Drahtseilen in parallelverseilte Verbundlitzen, wie bspw. Seale-Litze, Warrington-Litze oder Filler-Litze und kreuzverseilte Standard-Rundlitzen, wie bspw. 1x7, 1x19 oder 1x37. Die einzelnen Litzen bzw. Spiralseile können linksgängig (Kurzzeichen s) oder rechtgängig (Kurzzeichen z) geschlagen sein. Unter der Schlagrichtung der Litze versteht man somit die Richtung der Schraubenlinie des Seildrahtes. Bei Litzenseilen unterscheidet man zwischen den Schlagarten Kreuzschlag und Gleichschlag. Bei einem Kreuzschlag haben die Drähte in den Litzen die entgegengesetzte Schlagrichtung wie die Litzen im Seil. Dagegen haben beim Gleichschlag die Drähte in den Litzen die gleiche Schlagrichtung wie die Litzen im Seil. Einlagen (Kern der Seile) gibt es als Fasereinlagen (Kurzzeichen FC), wie bspw. Naturfasereinlagen (NFC) und Synthetikfasereinlage (SFC) oder als Stahleinlagen (Kurzzeichen WC), wie bspw. Stahllitzeneinlage (WSC) und Stahlseilanlage (IWRC).
Ob Rankhilfen, Abspannungen und Geländerausfachungen oder aber für den industriellen Gebrauch: Bei uns erhalten Sie Ihre benötigten Edelstahlseile auch in diversen Sonderanfertigungen und in einem Durchmesser von bis zu 30 mm.
- Edelstahlseile mit PVC/PA-Ummantelung: Spiral- oder Rundlitzenseile – Die Ummantelung ist in vielen RAL-Farben verfügbar und gewährleistet eine makellos glatte Oberfläche ohne Kanten.
- Spezialseile für Entmistungs- und Futteranlagen: Seile in Entmistungs- und Futteranlagen müssen hohe Zugkräfte aufnehmen können und zugleich sehr biegsam sein. Das

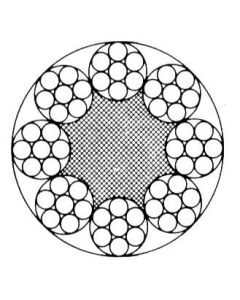

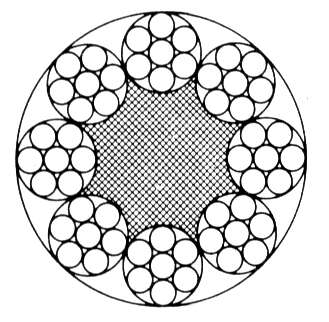

- NIRO Spezialseil 8x7+FC (Fasereinlagerung) erfüllt diese Kriterien ohne Probleme.

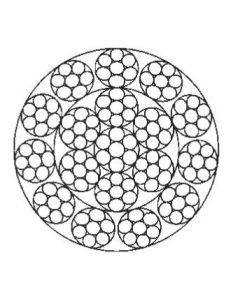

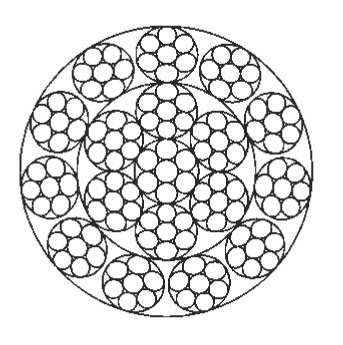

Windenseile: Drehungsarm und flexibel – NIRO Stahldrahtseil in der Konstruktion 18x7 ist besonders geeignet als Windenseil. - Weiterhin fertigen wir Edelstahl Anschlagseile, bringen auf Wunsch verschiedene Endverbindungen auf oder fertigen endlos gespleißte Seile für Transmissionen. Mit unserem umfangreichen Zubehörprogramm können Sie jedes Vorhaben zuverlässig umsetzen.
1. Allgemeines zum Drahtseil
Das Seil aus Stahldrähten ist eines der wichtigsten und höchstbeanspruchsten Elemente in der Fördertechnik. Die verschiedenen Anwendungsverhältnisse erfordern eine genaue Auswahl unter den zahlreichen Seilmacharten. Die Stahlseile in diesem Katalog finden vor allen Dingen Verwendung:
- für Hebezeuge, Anschlag- und Fördermittel
- für die Schifffahrt
- für den Bergbau (ausgenommen als Förderseile)
Um eine hohe Betriebssicherheit und einen ungestörten Arbeitsablauf zu gewährleisten, sollte man sich mit Fragen der Anwendung, der Wartung und der Überwachung vertraut machen. Drahtseile weisen eine hohe Tragkraft auf. Abgesehen von betriebs-bedingten Erscheinungen, wie Verschleiß, Ermüdung, Beschädigung und Korrosion, erfahren Drahtseile keine wesentliche Festigkeitseinbuße durch Alterung und Feuchtigkeitseinflüsse. Infolge der Verteilung der Last auf zahlreiche Einzeldrähte hat das Drahtseil eine große Sicherheit. Drahtseile können mit großen Arbeitsgeschwindigkeiten betrieben werden, sie laufen ruhig und weisen ein günstiges Verhältnis von Tragfähigkeit zu Eigengewicht auf. Sie sind im Betrieb gut zu überwachen und zu warten. Mit Rücksicht auf die Haltbarkeit der Einlage soll ein Drahtseil mit Fasereinlage bei Temperaturen über 100°C nicht mehr betrieben werden. Seile mit Stahleinlage können bei Temperaturen bis 150°C mit uneingeschränkter Tragfähigkeit arbeiten und bis 400°C mit eingeschränkter Tragfähigkeit (höhere Arbeitstemperaturen erreichen Drahtseile aus Sonderwerkstoffen). Bei tiefen und hohen Temperaturen ist zu prüfen, ob die Endverbindung für die Temperatur geeignet ist.
2. Veränderte Tragfähigkeiten von Anschlagseilen auf Grund der Einsatztemperatur
Besonders ist auf die maximalen Temperaturen von Anschlagseilen im Einsatz zu achten, was sich im Anwendungsfall schwierig umsetzen lässt. Eine Unterschätzung der entsprechenden Temperaturen muss aber dringend vermieden werden. Diese Tabelle stellt die notwendige Veränderung der Tragfähigkeit auf Grund des Temperatureinflusses dar und berücksichtigt dabei die Art der Seilendverbindung, des Pressklemmenwerkstoffes und der Seileinlage.
Werden Anschlagseile aus Stahldrahtseilen innerhalb der zulässigen Temperaturbereiche, die in der Tabelle angegeben sind, verwendet, hat dies keine dauerhafte Minderung der Tragfähigkeit zur Folge, wenn das Seil wieder auf Normaltemperatur abgekühlt wird. Werden Anschlagseile aus Stahldrahtseilen bei Temperaturen bis -40°C eingesetzt, werden diese nicht negativ beeinflusst und somit ist auch keine Minderung der Tragfähigkeit erforderlich. Bei der Verwendung von Anschlagseilen aus Stahldrahtseilen bei Temperaturen unterhalb -40°C muss der Hersteller befragt werden.
3. Drahtseilausführungen
Seildraht
Die Oberfläche der Drähte ist blank (U), verzinkt (B) oder dickverzinkt (A). Wir verwenden Seildraht als Runddraht aus Stahl nach EN 10264-3 in Seilfestigkeitsklassen von:
- 1570 (160 kp/mm²)
- 1770 (180 kp/mm²)
- 1960 (200 kp/mm²)
- 2160 (220 kp/mm²).
Litzen - Konstruktion der Litzen
Eine Litze besteht aus einer oder mehreren Lagen von Seildrähten, die schraubenlinienförmig um einen Kern gewunden (geschlagen) sind. Dieser Kern besteht aus einem oder mehreren Rund- oder Formdrähten oder aus einer Fasereinlage.
- Seale-Litze: Die Anzahl der Drähte beider Lagen sind gleich. Die Drähte der äußeren Drahtlage sind dicker als die der inneren; innerhalb jeder Lage haben sie den gleichen Durchmesser. Die Außendrähte liegen in den von den dünneren Innendrähten gebildeten Rillen.
- Warrington-Litze: Die Innenlage besteht aus Drähten gleichen Durchmessers. Die äußere Lage besteht aus der doppelten Menge und zwar abwechselnd dicken und dünnen Drähten. Die dickeren Drähte der Außenlage liegen in den von den Drähten der Innenlage gebildeten Rillen.
- Filler-Litze: Die äußere Lage enthält gegenüber der inneren die doppelte Anzahl von Drähten. In den Lücken der von den Innendrähten gebildeten Rillen liegen dünnere Fülldrähte. In den von den Innendrähten mit den Fülldrähten gebildeten Rillen liegen die äußeren Drähte.
- Seale-Filler oder Warrington-Seale: Diese drei Ausführungen können auch wahlweise kombiniert in einem Arbeitsgang zu drei- oder mehrlagigen Litzen verseilt werden. z.B. Seale-Filler oder Warrington-Seale!
- Verbundlitze: Litzen, die sowohl Drahtlagen mit gleichem Schlagwinkel, als auch Drahtlagen mit gleichen Schlaglängen enthalten, werden als Verbundlitzen bezeichnet. Drahtseile aus parallelverseilten Litzen erreichen allgemein im Betrieb eine höhere Lebensdauer und sind für Triebwerksgruppen mit schwerem Einsatz besser geeignet als Drahtseile mit Standardverseilung.
 |
 |
 |
 |
Schlagrichtung
Unter Schlagrichtung der Litze versteht man die Richtung der Schraubenlinie des Seildrahtes. Litzen unterscheidet man in:
- rechtsgängige (Kurzzeichen z)
- linksgängige (Kurzzeichen s)
Kreuzverseilung (M)
Die Drahtlagen der Litze haben unterschiedliche Schlaglängen. Die Drähte zweier aufeinanderliegender Drahtlagen überkreuzen und berühren sich punktförmig. Litzen dieser Art enthalten im allgemeinen Drähte gleichen Durchmessers. Für die Verseilung jeder Drahtlage ist ein besonderer Arbeitsgang erforderlich.
Parallelverseilung
Sind bei Litzen mit mehreren Drahtlagen die Schlaglängen aller Lagen untereinander gleich, verlaufen die Drähte zweier aufeinanderliegender Drahtlagen zueinander parallel und berühren sich linienförmig. Die Drahtlagen haben unterschiedlich dicke Drähte. Sämtliche Drähte der Litze müssen in einem Arbeitsgang verseilt werden. Man unterscheidet drei verschiedene Grundausführungen (Seale, Warrington und Filler), bei denen jeweils der Litzenkern aus einem Runddraht besteht, um den zwei oder mehrere Drahtlagen geschlagen sind.
 |
 |
 |
|
| Schlagrichtung | Kreuzverseilung (M) | Parallelverseilung |
4. Konstruktion der Seile

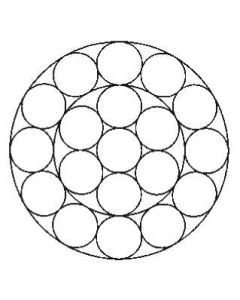

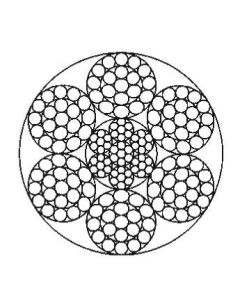

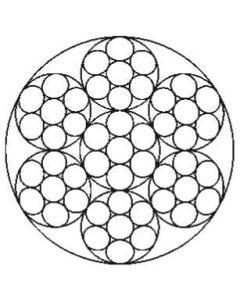

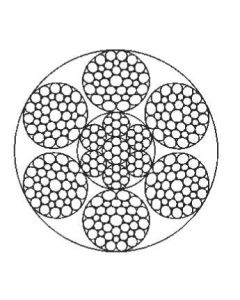

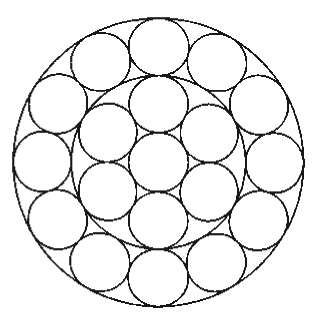

Man unterscheidet Seile in einfacher Verseilung (Spiralseile) und Seile in mehrfacher Verseilung (Litzenseile). Ein Spiralseil besteht aus einer oder mehreren Lagen von Drähten, die schraubenlinienförmig teils rechts-, teils linksgängig um einen Kerndraht gewunden sind. Es gleicht damit im Aufbau grundsätzlich einer Rundlitze. Ein Litzenseil besteht im Allgemeinen aus einer oder mehreren Lagen Litzen. Die Litzen sind schraubenlinienförmig um einen Kern gewunden. Dieser Kern, auch Einlage genannt, kann aus einer Fasereinlage oder aus verseilten Drähten (Stahleinlage) bestehen. In Einzelfällen wird die Stahleinlage umsponnen oder umhüllt. Im Allgemeinen werden die Außenlitzen eines Drahtseiles in einem unabhängigen Arbeitsgang um den Kern verseilt. Dabei entstehen bei einer Stahleinlage Überkreuzungen zwischen Stahleinlage und Außenlitze.
| Spiralseil | Litzenseil | |
 |
 |
Einlagen gibt es in folgenden Ausführungen:
- Fasereinlagen (Kurzzeichen FC): Naturfasereinlagen NFC oder Synthetikfasereinlage SFC
- Stahleinlagen (Kurzzeichen WC): Stahllitzeneinlage WSC, Stahlseileinlage IWRC, Stahlseileinlagen kunststoffummantelt EPIWRC
5. Wahl der Schlagrichtung
Unter Schlagrichtung (Windungsrichtung) des Seiles versteht man die Richtung der Schraubenlinie der Außenlitzen. Man unterscheidet:
- rechtsgängige Seile (Kurzzeichen Z) und
- linksgängige Seile (Kurzzeichen S).
6. Seildurchmesser
Der Seildurchmesser ist der Durchmesser des um den Seilquerschnitt gezogenen Kreises.
 |
 |
| Durchmesser Drahtseil | Messung des Durchmessers |
7. Erklärung einiger Berechnungsgrößen
- Füllfaktor: Der Füllfaktor ist das Verhältnis des metallischen Querschnittes zur Fläche des Seilquerschnittes.
- Metallischer Querschnitt: Der metallische Querschnitt ist die Summe der Querschnitte aller Drähte im Seil.
- Seilfestigkeit/Nennfestigkeit: Die Nennfestigkeit ist die Zugkraft des Drahtes in Newton (N) oder Kilopond (kp) bezogen auf 1 mm² (Quadratmillimeter).
- Rechnerische Bruchkraft: Die rechnerische Bruchkraft des Seiles ist das Produkt aus metallischem Querschnitt und der Nennfestigkeit der Drähte.
- Ermittelte Bruchkraft: Die ermittelte Bruchkraft des Seiles ist die Summe der einzelnen im Zugversuch festgestellten Bruchkräfte aller Drähte des Seiles.
- Wirkliche Bruchkraft: Die wirkliche Bruchkraft wird durch Zerreißen des Seiles im ganzen Strang festgestellt.
- Verseilfaktor: Der Verseilfaktor ist ein Erfahrungswert, der den Verseilverlust berücksichtigt.
- Mindestbruchkraft: Die Mindestbruchkraft des Seiles ist das Produkt aus rechnerischer Bruchkraft und Verseilverlust. Die Mindestbruchkraft muss beim Zerreißen des Seiles im ganzen Strang erreicht werden.
8. Schlagarten und Schlagrichtung
- Kreuzschlag: Die Drähte in den Litzen haben die entgegengesetzte Schlagrichtung wie die Litzen im Seil.
- Gleichschlag: Die Drähte in den Litzen haben die gleiche Schlagrichtung wie die Litzen im Seil.
 |
 |
| Kreuzschlag | Gleichschlag |
9. Drehungseigenschaften
- Drehungsarme Seile: Drehungsarm ist ein Drahtseil, wenn es unter Einwirkung einer ungeführten Last eine verminderte Drehung erzeugt. Diese Eigenschaft wird nur durch besondere Seilmacharten (nicht etwa durch Verformen) erreicht, z.B. bei Seilen mit mehreren, entgegengesetzt geschlagenen Lagen von runden oder flachen Litzen oder bei geflochtenen Seilen, z.B. Litzen-Spiral-Machart Seilklasse 18x7 und Seilklasse 34(M)x7.
- Spannungsarme Seile: Bei spannungsarmen Drahtseilen ist die aus der Verseilung herrührende elastische Rückfederung ganz oder nahezu beseitigt. Der spannungsarme Zustand wird durch Vorformung von Drähten und Litzen vor der Verseilung erzielt. Die Litzen der Seile können nicht aufspringen. Durchschnittene Seile behalten ohne Abbinden ihre Lage bei. Alle Litzen sind gleichmäßig gestreckt, somit verteilt sich die Belastung gleichmäßig auf alle Einzeldrähte im Seil.
10. Handhabung
Richtiges Abnehmen und Auflegen von Drahtseilen verlängert die Lebensdauer! Scharfe Kanten beim Aufziehen vermeiden! Und nicht vergessen: Laufende Seile brauchen die richtige Fettung!
Auflegen der Seile und Seilwechsel
Vor dem Abtrennen muss das Seilstück beiderseits der Schnittstelle fest abgebunden oder abgeklebt sein. Beim Abziehen von einer Haspel oder beim Abwickeln von einem Seilring und beim Einbau in den Seiltrieb darf sich das Seil weder auf- noch zudrehen, da sonst der Seilverband gestört wird. Die Seile müssen beim Auflegen vor mechanischen Beschädigungen und vor Verschmutzungen geschützt werden. Vor dem Auflegen des ersten Seiles und vor jedem Seilwechsel ist zu kontrollieren, ob die Rillen in den Rollen, Scheiben und Trommeln für das neue Seil passen. Bei Mehrseiltrieben ist darauf zu achten, dass jedes Seil den gleichen Kraftanteil übernimmt. Bei mehrrilligen Scheiben müssen alle Seile mit gleichem Durchmesser arbeiten. Die Endverbindungen neu aufgelegter Seile sind am Anfang der Betriebszeit wiederholt zu kontrollieren. Schraubverbindungen sind wiederholt nachzuziehen. Vor Inbetriebnahme eines neu aufgelegten Seiles ist nachzusehen, ob das Seil richtig eingeschert ist und ordnungsgemäß in den Rillen der Scheiben und Trommeln liegt.
Betriebsanleitung für Stahldrahtseile gemäß DIN EN 12385 sowie gemäß Maschinenrichtlinie 2006/42/EG
Der Betreiber hat dafür zu sorgen, dass ihm darüber hinaus bekannte Sicherheitsbestimmungen eingehalten werden!
- Bezeichnung der Maschine: Stahldrahtseil gemäß DIN EN 12385
- Bestimmungsgemäße Verwendung: gemäß DIN EN 12385, Teil 3 und 4
- Transport, Lagerung und Handhabung des Seils bis zur Weiterverarbeitung, Konfektionierung, Einbau oder Inbetriebnahme
| Transport | Lagerung | Handhabung |
|
Seile sind mit geeigneten Mitteln gegen mechanische Beschädigungen zu schützen. Es ist dafür zu sorgen, dass Seile nicht mit scharfen Kanten in Berührung kommen!
|
Seile sollen in trockenen, staubfreien Räumen geschützt gegen mechanische Beschädigungen gelagert werden. Eine Lagerung auf Paletten ist zu vermeiden. Seile sind vor starker Sonneneinstrahlung zu schützen. Die Kennzeichnung der Seile darf nicht verloren gehen.
|
Beim Umgang mit Seilen sind geeignete Persönliche Schutzausrüstungen gemäß der betrieblichen Gefährdungsbeurteilung zu tragen. Beim Abwickeln, Ab- und Aufrollen dürfen Seile nicht verunreinigt und nicht verdreht werden, sondern müssen gerade ausgerollt bzw. abgewickelt werden (siehe Zeichnung) - dabei darf keine Gegenbiegung entstehen. In keinem Fall dürfen Seile seitlich von der Haspel oder vom Ring abgezogen werden. Seile müssen beim Auflegen vor mechanischen Beschädigungen und vor Verschmutzungen geschützt werden. Das Führen über scharfe Kanten ist generell zu vermeiden!
|
Beim Abtrennen des Seiles sollen auf beiden Seiten der Schnittmarkierungen Sicherungsabbindungen angebracht werden. Bei Litzenseilen sollte die Länge jeder Abbindung mindestens dem zweifachen Seildurchmesser entsprechen. Seile sollten vorzugsweise mit einer Trennschleifscheibe oder - bei kleinerem Durchmesser- mit einer Drahtseilschere abgetrennt werden. Beim Abtrennen mit einer Trennschleifscheibe (Schutzbrille tragen!) ist eine angemessenen Raumbelüftung sicherzustellen. Nach dem Trennen müssen die Seilenden ordnungsgemäß gesichert werden. Beim Einziehen in den Seiltrieb sowie beim Umwickeln auf eine Seiltrommel darf das Seil weder auf- noch zugedreht werden.
11. Wartung und Überwachung
Der Seiltrieb muss regelmäßig gewartet und überwacht werden. In vielen Fällen ist die Art der Überwachung in Vorschriften,
Normen und Richtlinien festgelegt (z.B. DIN 15020, BO Seil, ISO 4308, ISO 4309). Die Art der Überwachung und die Beobachtungen sind in einem Überwachungsbuch (Kranbuch, Aufzugsbuch) festzuhalten. Die Wartung und Überwachung umfasst: Fettung, sowie Kontrolle der Seile, Endverbindungen, Scheiben, Rollen und Trommeln.
Kontrolle des Seiles auf Drahtbrüche, Verschleiß und Korrosion
Das Seil ist in bestimmten Zeitabständen auf der ganzen Länge, insbesondere auf den über Rollen laufenden Seilstücken und an den Endbefestigungen auf Drahtbrüche, Verschleiß, Korrosion und Verformungen zu untersuchen. Bei Erreichen der durch Betriebsvorschriften festgelegten oder von Fall zu Fall festzulegenden Werte von zulässigen Drahtbruchzahlen, Verschleiß, Korrosion, Betriebszeit, Förderleistung usw. ist das Seil abzulegen.
Kontrolle der Endverbindungen
Gespleißte Endverbindungen müssen auf Drahtbrüche und auf eventuelles Rutschen der Einstecklitzen untersucht werden. Vergossene Seilenden sind in gewissen Zeitabständen unmittelbar am Austritt aus dem Vergussmetall auf Drahtbrüche und Korrosion zu untersuchen. Sobald sich dort Drahtbrüche und Korrosion zeigen, muss der Seilkopf abgeschnitten und der Verguss erneuert werden.
Für bestimmte Betriebe ist durch Betriebsvorschriften (z.B. bei Seilbahnen BO Seil) vorgeschrieben, dass die Vergussköpfe in bestimmten Zeitabständen abzuschneiden und durch Neuvergießen zu erneuern sind. Lösbare Endverbindungen (Klemmkauschen, Seilklemmen) sind auf Drahtbrüche und evtl. Rutsch zu untersuchen. Auch hier kann durch Betriebsvorschriften ein Erneuern der Klemmverbindung in bestimmten Zeitabständen gefordert werden. Pressverbindungen müssen auf Drahtbrüche, Risse in den Pressklemmen, Verschleiß an den Pressklemmmen und auf evtl. Seilrutsch untersucht werden.
Fettung
Gefettete Seile müssen zur Minderung der inneren und äußeren Reibung nachgefettet werden. Über Rollen laufende Seile werden mit Öl an der Biegung des Seiles gefettet. Nicht über Rollen laufende Seilstrecken können auch mit Seilfett nachgefettet werden. Stehende Seile können durch Fett oder durch Anstrich vor Korrosion geschützt werden. Bei gummigefütterten Rollen ist darauf zu achten, dass der Gummi durch das Fett nicht zerstört wird.
12. Einteilung von Drahtseilen nach dem Verwendungszweck
- Laufende Seile: Hierunter versteht man Seile, die über Rollen, Scheiben und Trommeln laufen und dabei deren Krümmung annehmen. (z.B. Aufzugseile, Hubseile, Kranseile, Schrapperseile und Zugseile für Seilbahnen)
- Stehende Seile: Unter „stehenden Seilen“ versteht man Seile, die vorwiegend fest eingespannt sind und nicht über Rollen bewegt werden. (z.B. Abspannseile für Masten und Ausleger, Führungsseile für Aufzüge)
- Tragseile: Tragseile sind Seile, auf denen Rollen von Fördermitteln laufen. Sie haben eine ähnliche Funktion wie Laufschienen. (z.B. Tragseile für Seilbahnen, Kabelkrane, Kabelschrapper)
- Anschlagseile für allgemeine Zwecke: Eine Anordnung von Komponenten, die einen oder mehrere Einzelstränge oder ein Endlos-Anschlagseil umfasst und für unterschiedliche Hebevorgänge vorgesehen ist, jedoch nicht für einen einzelnen speziellen Hebevorgang entwickelt wurden.
13. Hinweise für die Auswahl eines zweckentsprechenden Drahtseiles
Die nachstehenden Seiten enthalten die am häufigsten vorkommenden und gebräuchlisten Drahtseilkonstruktionen. Hauptfaktoren, die die Lebensdauer des Drahtseiles beeinträchtigen, sind:
- Belastung
- Reibung
- Biegebeanspruchung
- Gefügeveränderung
- Korrosion
- Mangelhafte Pflege
Bei der Auswahl der Konstruktion müssen sämtliche Einflüsse, die auf die Lebensdauer einwirken, berücksichtigt werden. Sie sollten das Belastungsgewicht, für welches das Seil vorgesehen ist, bei einfachem Seilzug mit dem Sicherheitsfaktor 5, bei doppeltem Seilzug (geschert) mit 2,5 multiplizieren, sofern nicht durch die Aufsichtsbehörden (z.B. TÜV) höhere Sicherheitsfaktoren (z.B. Personenaufzug) vorgeschrieben sind. Die so ermittelte Zahl ist die Mindestbruchkraft des Seiles, nach der der Durchmesser festzulegen ist. Bei den einzelnen Seilausführungen haben wir die erreichbaren Mindestbruchkräfte jeweils angegeben. Die Durchmesser der Seiltrommeln und Seilrollen stehen in Abhängigkeit zum Seildurchmesser, deren Berechnung entnehmen Sie bitte der DIN 15020, ISO 4308 und ISO 4309. Jedes Seil muss eine gute Auflage und einen freien Lauf in den Seilrillen haben. Ist dies nicht der Fall, so treten vorzeitig Draht- und Seildeformationen auf, denen schon bald Draht- und Seilbrüche folgen. Zu enge Laufrillen müssen vor dem Auflegen des Seiles gegebenenfalls ausgedreht werden. Im Allgemeinen sollen Drahtseile während des Gebrauchs gut geschmiert werden, denn dadurch wird die Haltbarkeit und Gebrauchsfähigkeit des Seiles gefördert. Bezüglich Pflege und Ablegereife bitten wir die Ausführungen der EN 13414-2, 15020 und der VDI-Richtlinien 2358 zu beachten.
Blanke oder verzinkte Seile
In der Regel werden laufende Seile in blanker, geschmierter Ausführung geliefert. Stehende Seile werden üblicherweise in verzinkter Ausführung geliefert. Natürlich können aber auch laufende Seile, insbesondere für den Einsatz in korrosiver Umgebung, in verzinkter Ausführung geliefert werden. Es ist jedoch ein verbreiteter Trugschluss, dass verzinkte Seile nicht geschmiert werden müssen: Die Verzinkung übernimmt nur eine der Aufgaben der Drahtseilschmierung, nämlich den Korrosionsschutz. Die zweite Aufgabe des Schmiermittels, nämlich die Reibung zwischen den vielen Seilelementen beim Lauf über Rollen zu verringern, kann die Verzinkung nur unzureichend erfüllen. Daher dürfen stehende Seile sehr wohl ungeschmiert eingesetzt werden, bei laufenden Seilen ist aber der Verzicht auf die Seilschmierung mit einem starken Abfall der Seillebensdauer zu rechnen.
14. Konfektion von Drahtseilen
Nutzen Sie einfach unsere Konfiguratoren, um sich ihr Drahtseil mit verschiedensten Endverbindungen zu konfigurieren. Wir liefern Seile für fast alle Anwendungszwecke, als Meterware oder konfektioniert. Für einen schnellen Lieferservice haben wir rund 300 t Drahtseil in verschiedenen Konstruktionen, in verschiedenen Durchmessern von 0,27 - 60 mm und mit verschiedenen Oberflächen am Lager. Folgende Arbeiten führen wir in unserer Werkstatt und auf Wunsch auch an Anlagen vor Ort durch:
- Spleißen von Augen und Kauschen
- Kurz- oder Langspleiß, Legen von Grummets
- Verpressen von Augen, Kauschen und Terminals
- Verpressen von Flämischen Augen mit Stahlpressklemmen
- Vergießen von Seilbirnen und Gabelseilhülsen
- Metall- und Kunststoffseilvergüsse
- Ablängen, Trennglühen, Vorrecken von Drahtseilen
- Anspitzen, Anspitzen mit Kennezeichnung, Abbund mit Bindedraht, Abbund mit Klebeband
- Pressen und Walzen von Terminals
- Sofortlieferservice durch eigenen LKW
