Elektrokettenzüge
Ein Elektrokettenzug ist ein motorisiertes Hebezeug, das mit Hilfe einer Antriebskette schwere Lasten hebt und senkt. Er wird elektrisch betrieben und bietet präzise Steuerung, hohe Tragfähigkeit sowie erhöhte Sicherheit, wodurch er in industriellen und gewerblichen Anwendungen vielseitig einsetzbar ist. In Kombination mit einem Fahrwerk sind Elektrokettenzüge auch für das flurfreie horizontale Bewegen von Lasten geeignet.
Als unverzichtbare Werkzeuge in zahlreichen industriellen und gewerblichen Anwendungen ermöglichen Elektrokettenzüge das Heben und Bewegen schwerer Lasten mit minimalem Aufwand und hoher Präzision.
Aufbau und Funktionsweise von Elektrokettenzügen
Elektrokettenzüge sind komplexe Geräte, ausgelegt auf höchste Effizienz und Zuverlässigkeit. Der Aufbau eines Elektrokettenzugs umfasst mehrere wesentliche Komponenten, die nahtlos zusammenarbeiten, um schwere Lasten sicher und präzise zu heben.
- Elektromotor: Der Elektromotor treibt das Kettenrad an. Moderne Elektromotoren sind häufig mit variabler Drehzahlregelung ausgestattet, was die Anpassung der Hubgeschwindigkeit an spezifische Anforderungen ermöglicht.
- Getriebe: Das Getriebe überträgt die Kraft des Elektromotors auf das Kettenrad. Es liefert hohe Drehmomente bei niedrigen Drehzahlen, wodurch schwere Lasten sicher und kontrolliert bewegt werden können.
- Lastkette und Kettenrad: Die Lastkette, meist aus hochfestem Stahl gefertigt, ist auf das Kettenrad abgestimmt. Das Kettenrad greift exakt in die Glieder der Lastkette ein, um eine reibungslose und effiziente Kraftübertragung zu gewährleisten.
- Bremssystem: Elektromagnetische oder mechanische Bremsen sorgen dafür, dass die Last sicher gehalten wird, sobald der Hebevorgang gestoppt wird. Diese Bremsen sind so ausgelegt, dass sie im Falle eines Stromausfalls automatisch aktiviert werden, um die Last sofort zu sichern.
- Steuerungseinheit: Die Steuerungseinheit ermöglicht die präzise Bedienung des Elektrokettenzugs. Sie umfasst Bedienelemente wie Auf- und Ab-Taster sowie Not-Aus-Schalter. Moderne Steuerungssysteme bieten zusätzlich Funktionen wie Sanftanlauf, variable Geschwindigkeitsregelung und Überlastschutz.

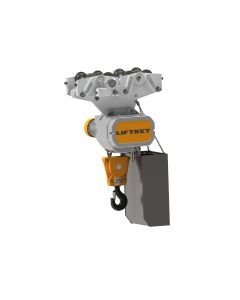

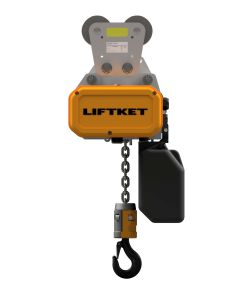

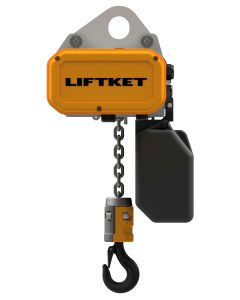

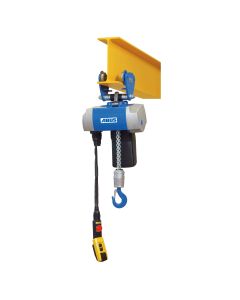

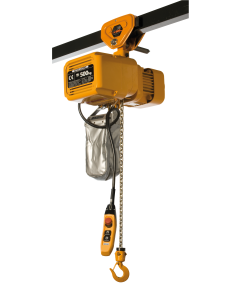

- Gehäuse und Aufhängung: Das Gehäuse schützt die internen Komponenten vor Staub, Schmutz und mechanischen Beschädigungen. Es ist in der Regel aus widerstandsfähigem Metall gefertigt. Die Aufhängung des Elektrokettenzugs kann entweder fest montiert oder als Laufkatze ausgeführt sein, die sich entlang einer Tragschiene bewegen lässt.
Was bezeichnen die Begriffe Hubhöhe und Tragkraft?
Elektrokettenzüge sind in verschiedenen Modellen erhältlich, die sich durch unterschiedliche Hubhöhen und Tragkräfte auszeichnen. Dabei gibt die Hubhöhe an, wie weit die Last gehoben werden kann, während die Tragkraft die maximale Gewichtskapazität des Geräts definiert.
Wie funktioniert ein elektrischer Kettenzug?
Die Funktionsweise eines Elektrokettenzugs basiert auf einem einfachen Prinzip: Der Elektromotor treibt das Kettenrad an, welches die Lastkette bewegt, um die Last zu heben oder zu senken. Durch die Kombination aus starkem Antrieb, robusten Komponenten und präziser Steuerung bietet der Elektrokettenzug eine zuverlässige Lösung für anspruchsvolle Hebeaufgaben in industriellen Umgebungen.
Anwendungsbereiche: Hier bewährt sich ein Elektrokettenzug
Elektrokettenzüge werden aufgrund ihrer Vielseitigkeit in einer Vielzahl von industriellen und gewerblichen Anwendungen eingesetzt. Ihre Fähigkeit, schwere Lasten präzise und effizient zu heben und zu bewegen, macht sie zu einem unverzichtbaren Werkzeug in vielen Branchen, darunter:
- Fertigungsindustrie: In der Fertigungsindustrie sind Elektrokettenzüge essenziell für den Materialtransport und die Handhabung schwerer Werkstücke. Sie werden in Produktionslinien eingesetzt, um Rohmaterialien zu bewegen, Bauteile zu montieren und fertige Produkte zu transportieren.
- Bauwesen: Auf Baustellen wird häufig ein Elektro Kettenzug eingesetzt, um Baumaterialien wie Stahlträger, Betonplatten und Maschinen zu heben und zu positionieren. Ihre Robustheit und Zuverlässigkeit machen Elektrokettenzüge ideal für den Einsatz unter rauen Bedingungen.
- Logistik und Lagerhaltung: In der Logistik- und Lagerbranche spielen Elektrokettenzüge eine zentrale Rolle bei der Lagerung und dem Umschlag von Waren. Wird ein Kettenzug elektrisch angetrieben, ist er imstande, schwere Paletten und Container zu heben und zu bewegen und die Lagerprozesse zu optimieren.
- Automobilindustrie: In der Automobilproduktion werden Elektrokettenzüge zur Montage und Handhabung von Fahrzeugkomponenten eingesetzt. Von der Motorenmontage bis hin zum Handling von Karosserieteilen – Elektrokettenzüge bieten die notwendige Kraft und Kontrolle, um komplexe Montageprozesse sicher und effizient durchzuführen
- Veranstaltungs- und Bühnentechnik: In der Veranstaltungs- und Bühnentechnik sind Elektrokettenzüge unverzichtbar, um Bühnenausstattung, Licht- und Tontechnik sicher zu installieren und zu bewegen. Mit einem elektrischen Kettenzug sind schnelle und flexible Anpassungen während der Aufbau- und Abbauphasen von Veranstaltungen sowie eine sichere Befestigung schwerer Gerätschaften in luftigen Höhen problemlos möglich.
- Wartung und Reparatur: In der Instandhaltung und Reparatur von Maschinen und Anlagen erleichtern Elektrokettenzüge das Heben schwerer Maschinenteile, sodass Wartungsarbeiten effizient und sicher durchgeführt werden können. Sie kommen in verschiedenen Industriebereichen zum Einsatz, um Maschinenkomponenten zu demontieren, zu reparieren und wieder zusammenzubauen.
- Bergbau und Schwerindustrie: In der Bergbau- und Schwerindustrie sind Elektrokettenzüge aufgrund ihrer Robustheit und Zuverlässigkeit gefragt. Sie unterstützen beim Heben und Bewegen schwerer Ausrüstungen und Materialien in extremen Umgebungen.
Worauf sollte ich beim Kauf eines elektrischen Kettenzugs achten?
Wenn Sie nach einem zuverlässigen und effizienten Elektrokettenzug suchen, sind mehrere wichtige Faktoren zu berücksichtigen, um sicherzustellen, dass das ausgewählte Gerät den spezifischen Anforderungen und Einsatzbedingungen der Umgebung, in der der elektrische Kettenzug eingesetzt werden soll, optimal entspricht.
- Tragfähigkeit: Die maximale Tragfähigkeit des Elektrokettenzugs ist ein entscheidender Faktor. Es ist essenziell, die Lasten, die regelmäßig gehoben werden sollen, genau zu kennen und einen Elektrokettenzug zu wählen, der diese Anforderungen sicher erfüllen kann.
- Hubhöhe: Die erforderliche Hubhöhe hängt von der spezifischen Anwendung ab. Es ist wichtig, die maximale Höhe der Hebevorgänge zu berücksichtigen und sicherzustellen, dass der Elektro Kettenzug über ausreichend Hubhöhe verfügt, um die Aufgaben effizient durchzuführen.
- Hubgeschwindigkeit: Die Hubgeschwindigkeit beeinflusst die Effizienz der Arbeitsprozesse. In Anwendungen, bei denen schnelle Hebevorgänge erforderlich sind, sollte auf eine höhere Hubgeschwindigkeit geachtet werden. Gleichzeitig muss jedoch sichergestellt sein, dass die Steuerung präzise genug ist, um die Lasten sicher zu handhaben.
- Stromversorgung und Motorleistung: Die verfügbare Stromversorgung am Einsatzort sowie die Leistungsfähigkeit des Elektromotors sind entscheidende Faktoren. Es muss überprüft werden, ob die vorhandene Infrastruktur kompatibel ist, um den Kettenzug elektrisch zu betreiben und ob der Motor genügend Leistung für die vorgesehenen Hebeaufgaben bietet.
- Steuerungssystem: Das Steuerungssystem des Elektrokettenzugs sollte benutzerfreundlich und zuverlässig sein. Moderne Steuerungen bieten häufig Funktionen wie variable Geschwindigkeitsregelung, Sanftanlauf und Not-Aus-Schalter. Diese Funktionen tragen zur Sicherheit und Effizienz bei und sollten bei der Auswahl berücksichtigt werden.
- Eignung für den Einsatzort: Ein wichtiger Faktor bei der Auswahl eines Elektrokettenzugs ist die Eignung für den Einsatz in verschiedenen Umgebungen. Einige Elektrokettenzüge sind beispielsweise für den Einsatz in feuchten oder korrosiven Umgebungen ausgelegt, während andere für den Einsatz in staubigen oder explosionsgefährdeten Umgebungen geeignet sind. Wenn Sie einen Elektrokettenzug kaufen, sollten Sie auch sicherstellen, dass er den relevanten Sicherheitsvorschriften entspricht und über die erforderlichen Zertifizierungen und Prüfungen für den jeweiligen Einsatzort verfügt.
- Sicherheitsmerkmale: Sicherheitsmerkmale wie Überlastschutz, automatische Bremsen und Not-Aus-Einrichtungen sind unverzichtbar. Es ist wichtig, dass der Elektrokettenzug über umfassende Sicherheitsvorkehrungen verfügt, um den sicheren Betrieb zu gewährleisten und das Risiko von Unfällen zu minimieren.
Unabhängig von der Endanwendung ist es bei der Suche nach einem Elektrokettenzug wichtig, auf Qualität zu achten. Ein hochwertiger Kettenzug kann jahrelang zuverlässigen Betrieb bieten und dazu beitragen, Ausfallzeiten und Wartungskosten zu minimieren. Bei uns können Sie Elektrokettenzüge von renommierten Herstellern finden, die sich auf die Produktion von hochwertigen, langlebigen Geräten spezialisiert haben.
Kontaktieren Sie uns – gerne stehen wir Ihnen bei der Auswahl Ihrer Elektrokettenzüge beratend zur Seite!
Sicherheitshinweise zu Elektrokettenzügen
Bei der Anwendung von Elektrokettenzügen sind einige Sicherheitshinweise zu beachten:
- Hebezeug: Es ist wichtig, zu beachten, dass Lasten nicht mit Hebezeugketten umschlungen werden dürfen und das Schrägziehen von Lasten nicht erlaubt ist.
- Traglast: Die maximale Traglast und weitere technische Eigenschaften des Elektrokettenzugs laut Prüfbuch sollten berücksichtigt werden.
- Gefahrenbereich: Während des Hebens dürfen sich keine Personen im Gefahrenbereich aufhalten. Elektrokettenzüge sind nicht zum Befördern von Personen vorgesehen.
- Stromleitungen: Stromführende Zuleitungen sollten nicht im Bewegungsradius des Hebezeuges, der Kette oder der Last verlegt werden, um die Gefahr eines Stromschlags zu vermeiden.
- Einsatztemperaturen: Die Einsatztemperaturen sollten zwischen ca. -10 bis +40 Grad liegen, um eine optimale Leistung zu gewährleisten.
Durch die Einhaltung dieser Sicherheitshinweise kann die sichere und effektive Nutzung von Elektrokettenzügen gewährleistet werden, um Unfälle oder Verletzungen zu vermeiden.
Prüfung von Elektrokettenzüge
Elektrokettenzüge müssen regelmäßig auf ihre Betriebssicherheit geprüft werden, um Unfälle zu vermeiden. Hier sind einige wichtige Punkte, die bei der Prüfung zu beachten sind:
- Zunächst sollten bei jeder Benutzung des Kettenzugs der Aufhängebügel, die Kette, das Hakengeschirr und die Steuerungselemente auf sichtbare Mängel überprüft werden. Dies ist besonders wichtig, um sicherzustellen, dass das Gerät einwandfrei funktioniert und keine Beschädigungen aufweist.
- Eine Prüfung des Kettenzugs sollte auch vor der ersten Inbetriebnahme oder nach grundlegenden Änderungen durch eine zur Prüfung befähigten Person erfolgen. Hierfür können zum Beispiel Wartungsmonteure der Seilerei Voigt herangezogen werden.
- Des Weiteren sollte eine jährliche Prüfung durch eine befähigte Person durchgeführt werden, um die Betriebssicherheit des Elektrokettenzugs aufrechtzuerhalten. Diese Prüfung sollte nach TRBS 1203 (Sachkundiger) erfolgen und den Anforderungen der EG-Richtlinien 89/391/EWG und 2009/104/EG sowie der DGUV-V 54, §23, Abs.2 und DGUV-G 309-007 entsprechen.
Es ist wichtig zu beachten, dass Reparaturen nur durch den Hersteller oder Lieferanten und mit originalen Ersatzteilen durchgeführt werden dürfen. Eine unsachgemäße Reparatur kann die Betriebssicherheit des Geräts beeinträchtigen und zu gefährlichen Situationen führen.
Durch regelmäßige Prüfungen und sachgemäße Wartung kann die Betriebssicherheit des Elektrokettenzugs gewährleistet und somit die Sicherheit am Arbeitsplatz erhöht werden.
Kontaktieren Sie uns noch Heute, um mehr über unsere Elektrokettenzüge und unseren Prüfservice zu erfahren! Lassen Sie uns die Effizienz und Sicherheit Ihrer Hebevorgänge auf das nächste Level heben.
