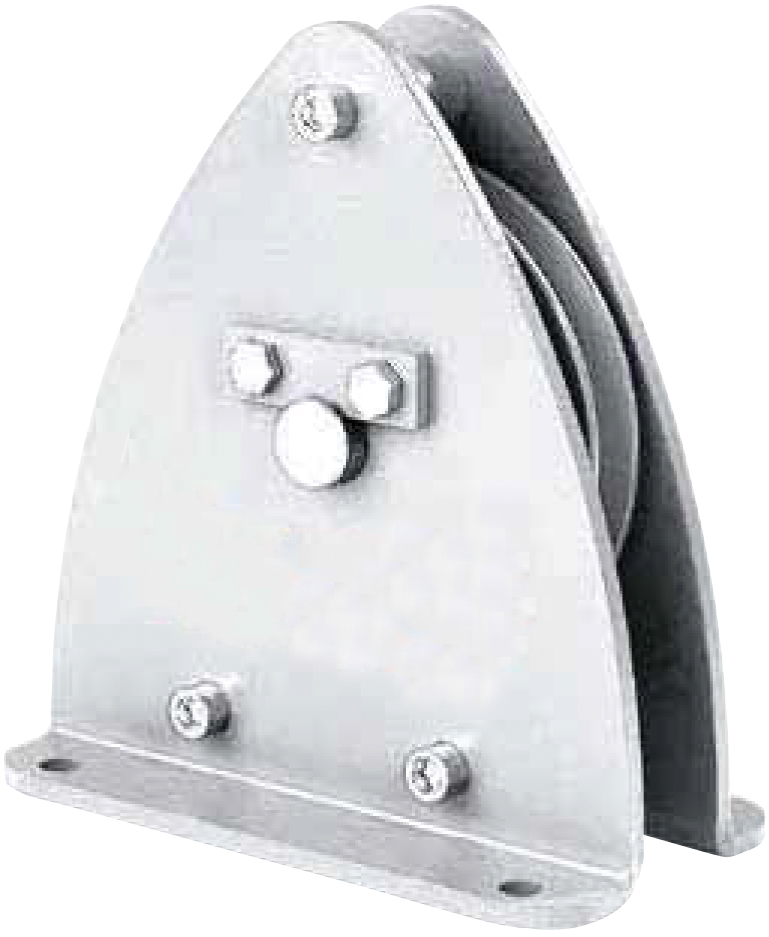

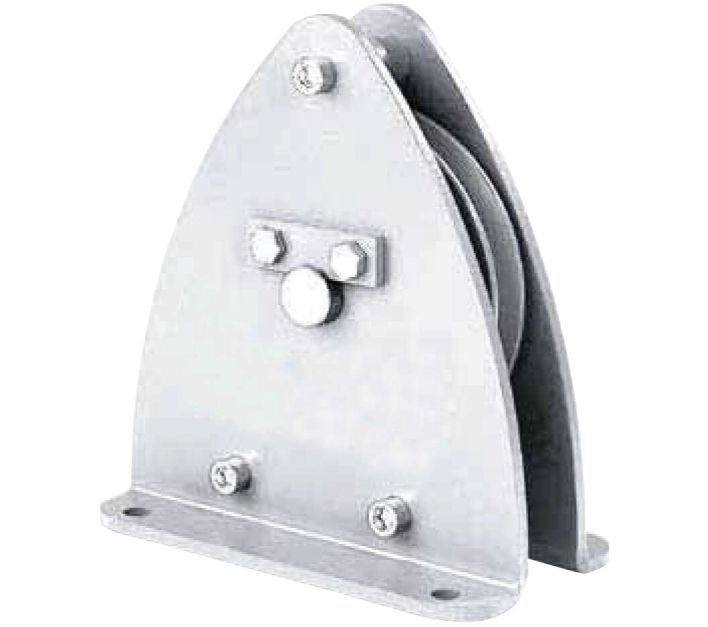

Rollenbock-EX für Drahtseilumlenkung Modell DSRBX S
| Artikelnummer |
535101-100000 |
| Bezeichnung |
Seilzuglast: 0,7 t - 8,0 t |
Hinweise
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
- kugelgelagert
- mit Erdungsschraube
- verkupferte Drahtseilrolle

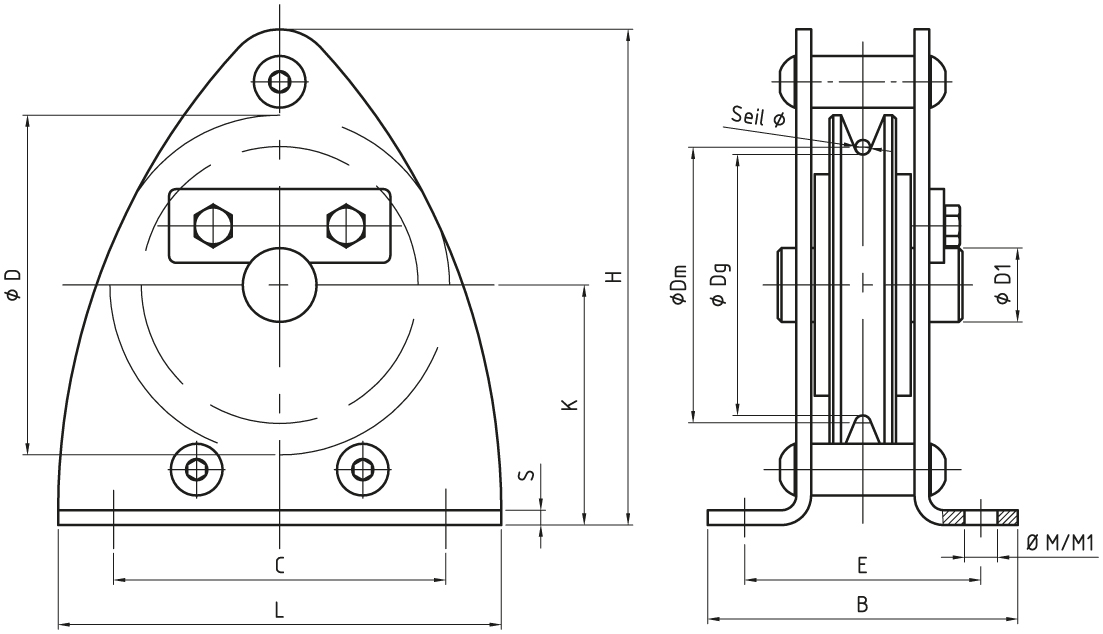

| Name |
Seildurchmesser in mm |
B in mm |
C in mm |
D1 in mm |
Dm Durchmesser in mm |
Durchmesser D in mm |
Durchmesser M/M1 in mm |
E in mm |
H in mm |
K in mm |
L in mm |
S in mm |
Seilzuglast in kg bei Umlenkung 180 Grad |
Seilzuglast in kg bei Umlenkung 90 Grad |
TrwGr FEM/ISO |
| DSRBX 90/4 |
4 |
85 |
90 |
20 |
80 |
90 |
9/9 |
62 |
134 |
65 |
120 |
4 |
500 |
700 |
2m/M5 |
| DSRBX 145/5 |
5 |
125 |
160 |
25 |
125 |
145 |
11,5/13 |
88 |
224 |
110 |
200 |
6 |
800 |
1100 |
4m/M6 |
| DSRBX 145/6 |
6 |
125 |
160 |
25 |
125 |
145 |
11,5/13 |
88 |
224 |
110 |
200 |
6 |
800 |
1100 |
2m/M5 |
| DSRBX 185/8 |
8 |
138 |
195 |
30 |
160 |
185 |
13,5/15 |
106 |
273 |
135 |
245 |
8 |
1630 |
2300 |
2m/M5 |
| DSRBX 185/9 |
9 |
138 |
195 |
30 |
162 |
185 |
13,5/15 |
106 |
273 |
135 |
245 |
8 |
1630 |
2300 |
1 Am/M4 |
| DSRBX 270/12 |
12 |
191 |
290 |
40 |
246 |
270 |
18/20 |
138 |
407 |
202 |
360 |
10 |
1800 |
2500 |
2m/M5 |
| DSRBX 325/14 |
14 |
260 |
350 |
50 |
297 |
325 |
22/25 |
180 |
490 |
242 |
440 |
12 |
3200 |
4500 |
2m/M5 |
| DSRBX 400/16 |
16 |
302 |
430 |
50 |
368 |
400 |
26/30 |
212 |
612 |
310 |
530 |
15 |
3800 |
5000 |
3m/M6 |
| DSRBX 400/18 |
18 |
302 |
430 |
50 |
364 |
400 |
26/30 |
212 |
612 |
310 |
530 |
15 |
3800 |
5000 |
2m/M5 |
| DSRBX 490/20 |
20 |
313 |
580 |
65 |
450 |
490 |
34/40 |
220 |
694 |
340 |
650 |
16 |
6000 |
8000 |
3m/M6 |
| Name |
Artikelnr. |
Seildurchmesser in mm |
Downloads |
Angebot anfordern |
| DSRBX 90/4 |
535101-109004 |
4 |
|
|
| DSRBX 145/5 |
535101-114505 |
5 |
|
|
| DSRBX 145/6 |
535101-114506 |
6 |
|
|
| DSRBX 185/8 |
535101-118508 |
8 |
|
|
| DSRBX 185/9 |
535101-118509 |
9 |
|
|
| DSRBX 270/12 |
535101-127012 |
12 |
|
|
| DSRBX 325/14 |
535101-132514 |
14 |
|
|
| DSRBX 400/16 |
535101-140016 |
16 |
|
|
| DSRBX 400/18 |
535101-140018 |
18 |
|
|
| DSRBX 490/20 |
535101-149020 |
20 |
|
|
