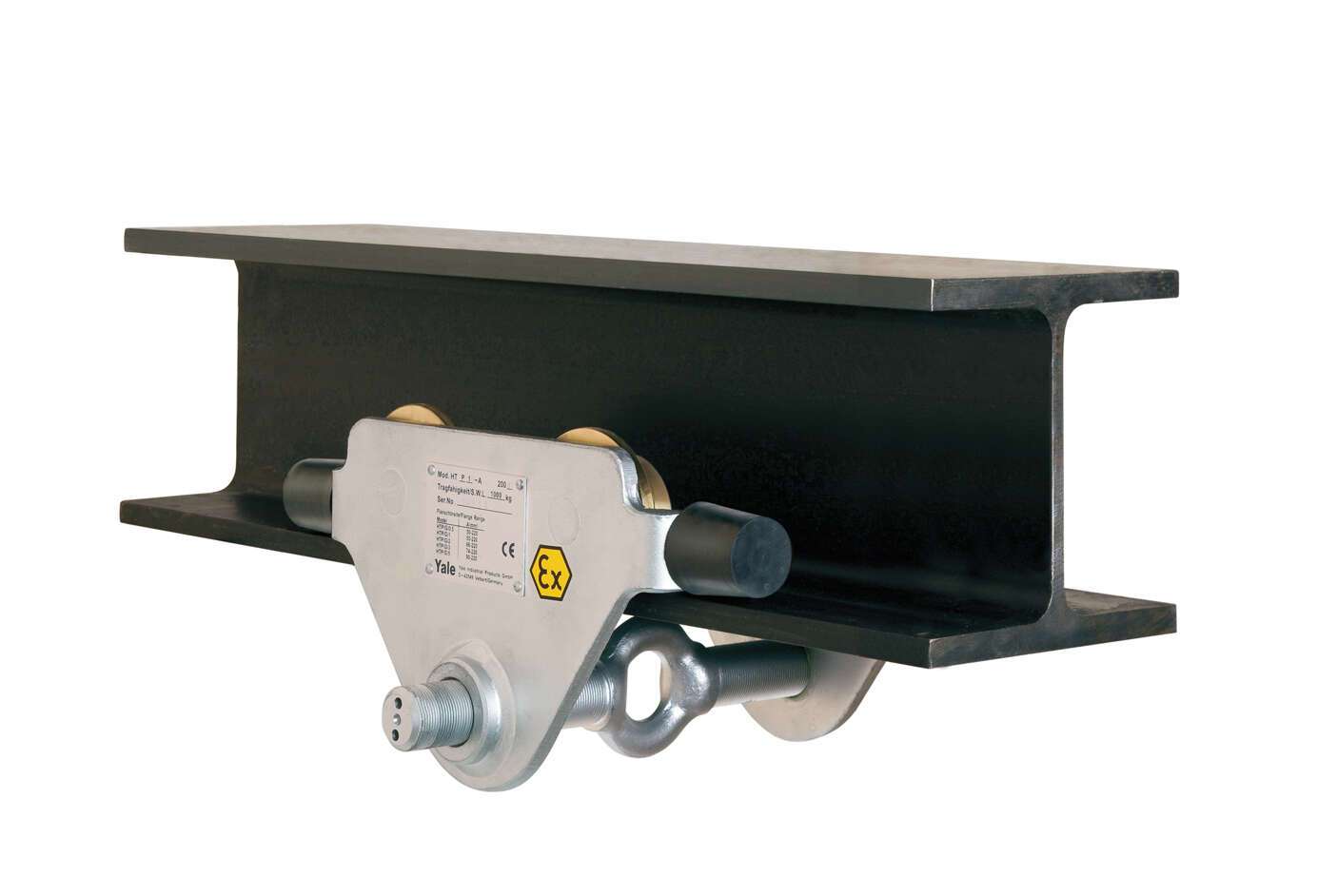

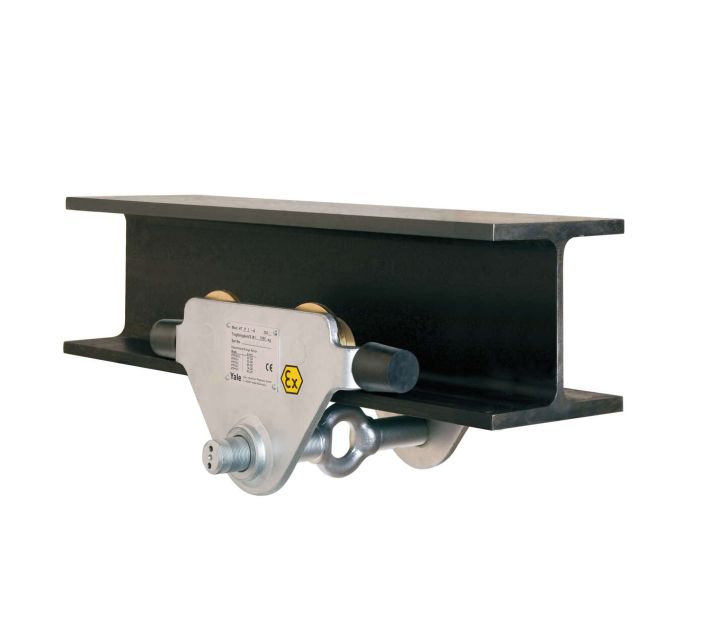

Rollfahrwerke Typ HTP ATEX - Haspelfahrwerke Typ HTG ATEX

Artikelnummer	532104-000000
Bezeichnung	Tragfähigkeit: 0,5 t - 20,0 t

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Tragfähigkeit in kg

Ausführung

Trägerflanschdicke tmax. in mm

Trägerflanschbreite b in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Produktvarianten:

- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt)

Diese Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

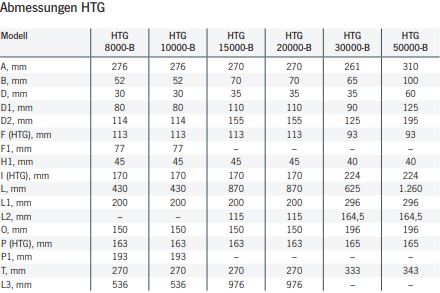

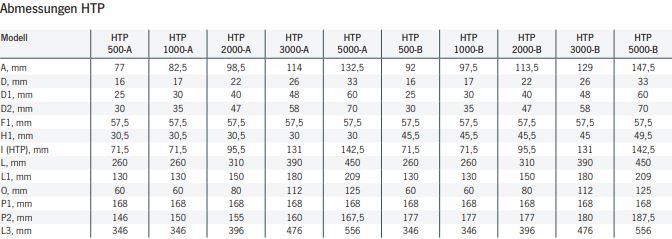

Produktdetails

- Rollfahrwerk HTP ATEX BASIC (B) II 3G Ex h IIA T4 Gc - II 3D Ex h IIIA T135°C Dc - Rollfahrwerk HTP ATEX HIGH (H) II 2G Ex h IIC T4 Gb - II 2D Ex h IIIC T135°C Db - Haspelfahrwerk HTG ATEX BASIC (B) II 3G Ex h IIA T4 Gc - II 3D Ex h IIIA T135°C Dc - Haspelfahrwerk HTG ATEX HIGH (H) II 2G Ex h IIC T4 Gb - II 2D Ex h IIIC T135°C Db Fahrwerke dienen dem genauen Positionieren und leichten Verfahren größerer Lasten in Verbindung mit einem Hand- oder Elektrohebezeug. - die Modelle sind für einen weiten Trägerbereich und verschiedene Profile (z. B. INP, IPE und IPB) einstellbar - Die Vor- und Feineinstellung dazu erfolgt durch Drehen der Ösentraverse, die für die zentrische Aufhängung des Hebezeuges sorgt und so seitliches Wandern auf dem Träger verhindert - Die Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1) - kugelgelagerte Laufrollen, gekapselt und dauergeschmiert, garantieren optimale Laufeigenschaften - Ex- Ausführung MKS-beschichtet - Fahrwerk mit Anfahrpuffern - Ausführung HTG (Haspelfahrwerk) mit Edelstahlkette

Name	Ausführung	Tragfähigkeit in kg	Trägerflanschbreite b in mm	Trägerflanschdicke tmax. in mm	Größe	Handkraft bei Nennlast in daN	Kurvenradius m	Gewicht mit Feststellvorrichtung ohne Handkette in kg	Gewicht ohne Handkette in kg
HTP ATEX 500	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	500	50 - 220	25	A		0,9	14,5	8
HTP ATEX 1000	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	1000	50 -220	25	A		0,9	17	9
HTP ATEX 2000	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	2000	66 - 220	25	A		1,15	24	16
HTP ATEX 500	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	500	160 - 300	40	B		0,9	17,1	10,6
HTP ATEX 1000	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	1000	160 - 300	40	B		0,9	20	12
HTP ATEX 2000	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	2000	160 - 300	40	B		1,15	27,3	19,3
HTP ATEX 500	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	500	50 - 220	25	A		0,9	14,5	8
HTP ATEX 1000	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	1000	50 -220	25	A		0,9	17	9
HTP ATEX 2000	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	2000	66 - 220	25	A		1,15	24	16
HTP ATEX 500	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	500	160 - 300	40	B		0,9	17,1	10,6
HTP ATEX 1000	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	1000	160 - 300	40	B		0,9	20	12
HTP ATEX 2000	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	2000	160 - 300	40	B		1,15	27,3	19,3
HTG ATEX 500	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	500	50 - 220	25	A	3	0,9	16,2	9,7
HTG ATEX 1000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	1000	50 -220	25	A	6	0,9	19,2	11,2
HTG ATEX 2000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	2000	66 - 220	25	A	7	1,15	26	18
HTG ATEX 3000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	3000	74 - 220	25	A	7	1,4	44,6	35,4
HTG ATEX 5000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	5000	90- 220	25	A	9	1,8	62,3	51,8
HTG ATEX 500	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	500	160 - 300	40	B	3	0,9	19,1	12,6
HTG ATEX 1000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	1000	160 - 300	40	B	6	0,9	22,1	14,1
HTG ATEX 2000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	2000	160 - 300	40	B	7	1,15	29,3	21,3
HTG ATEX 3000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	3000	160 - 300	40	B	7	1,4	48,4	39,2
HTG ATEX 5000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	5000	180 - 300	40	B	9	1,8	66,5	56
HTG ATEX 8000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	8000	125 - 310	40	B	14	1,8		104
HTG ATEX 10000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	10000	125 - 310	40	B	14	1,8		104
HTG ATEX 15000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	15000	125 - 310	40	B	29	5		230
HTG ATEX 20000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	20000	125 - 310	40	B	29	5		230
HTG ATEX 500	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	500	50 - 220	25	A	3	0,9	16,2	9,7
HTG ATEX 1000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	1000	50 -220	25	A	6	0,9	19,2	11,2
HTG ATEX 2000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	2000	66 - 220	25	A	7	1,15	26	18
HTG ATEX 3000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	3000	74 - 220	25	A	7	1,4	44,6	35,4
HTG ATEX 5000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	5000	90- 220	25	A	9	1,8	62,3	51,8
HTG ATEX 500	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	500	160 - 300	40	B	3	0,9	19,1	12,6
HTG ATEX 1000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	1000	160 - 300	40	B	6	0,9	22,1	14,1
HTG ATEX 2000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	2000	160 - 300	40	B	7	1,15	29,3	21,3
HTG ATEX 3000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	3000	160 - 300	40	B	7	1,4	48,4	39,2
HTG ATEX 5000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	5000	180 - 300	40	B	9	1,8	66,5	56
HTG ATEX 8000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	8000	125 - 310	40	B	14	1,8		104
HTG ATEX 10000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	10000	125 - 310	40	B	14	1,8		104
HTG ATEX 15000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	15000	125 - 310	40	B	29	5		230
HTG ATEX 20000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	20000	125 - 310	40	B	29	5		230

Varianten

Name	Artikelnr.	Tragfähigkeit in kg	Ausführung	Trägerflanschdicke tmax. in mm	Trägerflanschbreite b in mm	Downloads	Angebot anfordern
HTP ATEX 500	532101-005050	500	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	25	50 - 220	Betriebsanleitung Datenblatt	Menge
HTP ATEX 1000	532101-010050	1000	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	25	50 -220	Betriebsanleitung Datenblatt	Menge
HTP ATEX 2000	532101-020066	2000	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	25	66 - 220	Betriebsanleitung Datenblatt	Menge
HTP ATEX 500	532101-005160	500	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTP ATEX 1000	532101-010160	1000	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTP ATEX 2000	532101-020160	2000	Rollfahrwerk HTP (B)-Ausführung BASIC (B)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTP ATEX 500	532102-005050	500	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	25	50 - 220	Betriebsanleitung Datenblatt	Menge
HTP ATEX 1000	532102-010050	1000	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	25	50 -220	Betriebsanleitung Datenblatt	Menge
HTP ATEX 2000	532102-020066	2000	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	25	66 - 220	Betriebsanleitung Datenblatt	Menge
HTP ATEX 500	532102-005160	500	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTP ATEX 1000	532102-010160	1000	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTP ATEX 2000	532102-020160	2000	Rollfahrwerk HTP (H)-Ausführung HIGH (H)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 500	532103-005050	500	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	25	50 - 220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 1000	532103-010050	1000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	25	50 -220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 2000	532103-020066	2000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	25	66 - 220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 3000	532103-030074	3000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	25	74 - 220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 5000	532103-050090	5000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	25	90- 220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 500	532103-005160	500	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 1000	532103-010160	1000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 2000	532103-020160	2000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 3000	532103-030160	3000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 5000	532103-050180	5000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	180 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 8000	532103-080125	8000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	125 - 310	Betriebsanleitung Datenblatt	Menge
HTG ATEX 10000	532103-100125	10000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	125 - 310	Betriebsanleitung Datenblatt	Menge
HTG ATEX 15000	532103-150125	15000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	125 - 310	Betriebsanleitung Datenblatt	Menge
HTG ATEX 20000	532103-200125	20000	Haspelfahrwerk HTG (B)-Ausführung BASIC (B)	40	125 - 310	Betriebsanleitung Datenblatt	Menge
HTG ATEX 500	532104-005050	500	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	25	50 - 220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 1000	532104-010050	1000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	25	50 -220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 2000	532104-020066	2000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	25	66 - 220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 3000	532104-030074	3000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	25	74 - 220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 5000	532104-050090	5000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	25	90- 220	Betriebsanleitung Datenblatt	Menge
HTG ATEX 500	532104-005160	500	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 1000	532104-010160	1000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 2000	532104-020160	2000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 3000	532104-030160	3000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	160 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 5000	532104-050180	5000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	180 - 300	Betriebsanleitung Datenblatt	Menge
HTG ATEX 8000	532104-080125	8000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	125 - 310	Betriebsanleitung Datenblatt	Menge
HTG ATEX 10000	532104-100125	10000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	125 - 310	Betriebsanleitung Datenblatt	Menge
HTG ATEX 15000	532104-150125	15000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	125 - 310	Betriebsanleitung Datenblatt	Menge
HTG ATEX 20000	532104-200125	20000	Haspelfahrwerk HTG (H)-Ausführung HIGH (H)	40	125 - 310	Betriebsanleitung Datenblatt	Menge
