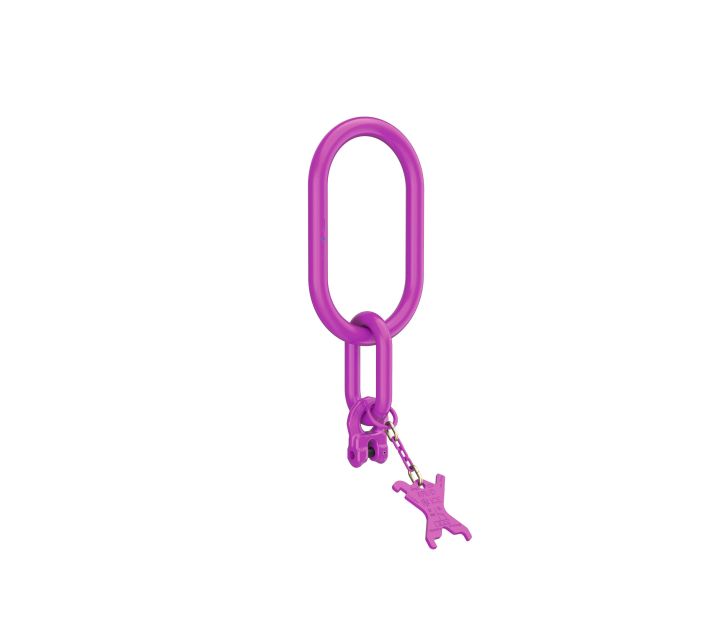

RUD 1-Strang-Sonderaufhängekopf ISAK

Artikelnummer	204207
Bezeichnung	mit im Zwischenglied eingeschweißter ICE-Ringgabel

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

B in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Die größere Abstufung der inneren Breite „B“ vermindert eine unzuverlässige Anwendung (BGR 500/DGUV-Regel 100-500, Kap. 2.8) und Verschleiss am Kranhaken. Man spart ein aufwendiges Zwischengehänge für übergroße Kranhaken. - mit komplettem Kennzeichnungsanhänger (KZA) und integrierter Kettenprüflehre Die Sonderaufhängeköpfe sind mit eingeschweißter, allseitig beweglicher Ringgabel ICE-IRG ausgestattet.Daraus resultiert ein Zwangsanschluss zu Ketten-Ø und Strangzahl.

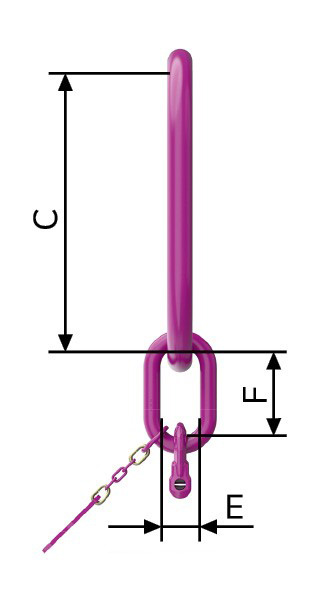

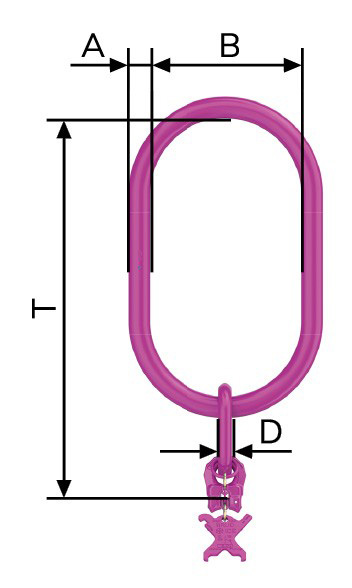

Name	Tragfähigkeit in t	Kettendurchmesser in mm	B in mm	A in mm	C in mm	D in mm	E in mm	F in mm	T in mm	Gewicht/Stk in kg
ISAK-RG-1-6/140	1,8	6	140	18	260	13	34	70	365	2,29
ISAK-RG-1-8/140	3	8	140	22	260	18	40	85	389	3,94
ISAK-RG-1-10/140	5	10	140	26	260	22	50	115	429	6,34
ISAK-RG-1-13/140	8	13	140	32	260	26	65	140	467	9,44
ISAK-RG-1-6/190	1,8	6	190	22	350	13	34	70	455	3,82
ISAK-RG-1-8/190	3	8	190	26	350	18	40	85	479	6,03
ISAK-RG-1-10/190	5	10	190	32	350	22	50	115	519	10,02
ISAK-RG-1-13/190	8	13	190	36	350	26	65	140	557	13,9
ISAK-RG-1-8/250	3	8	250	36	460	18	40	85	589	12,86
ISAK-RG-1-10/250	5	10	250	36	460	22	50	115	629	14,32
ISAK-RG-1-13/250	8	13	250	36	460	26	65	140	667	16,33
ISAK-RG-1-16/250	12,5	16	250	40	460	32	75	170	713	23,14

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	B in mm	Downloads	Angebot anfordern
ISAK-RG-1-6/140	7903182	1,8	6	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-8/140	7903183	3	8	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-10/140	7903184	5	10	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-13/140	7903185	8	13	140	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-6/190	7903186	1,8	6	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-8/190	7903187	3	8	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-10/190	7903188	5	10	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-13/190	7903189	8	13	190	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-8/250	7903190	3	8	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-10/250	7903191	5	10	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-13/250	7903192	8	13	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
ISAK-RG-1-16/250	7903193	12,5	16	250	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
