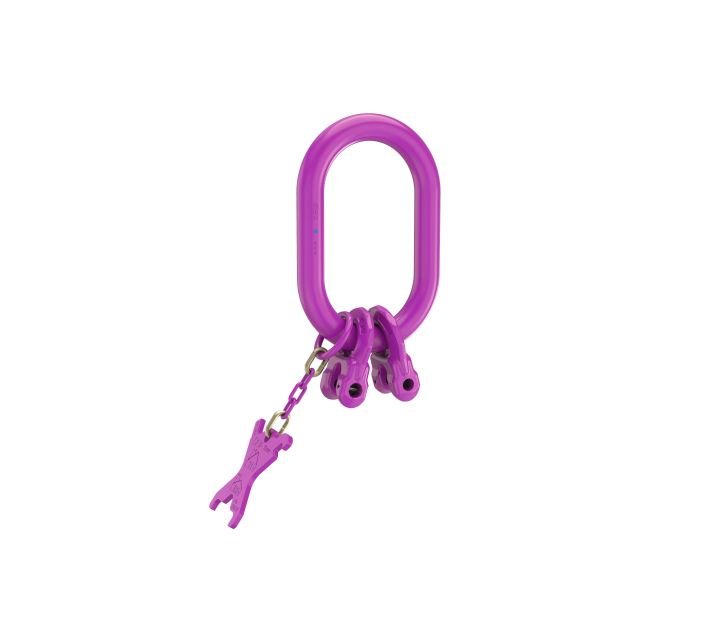

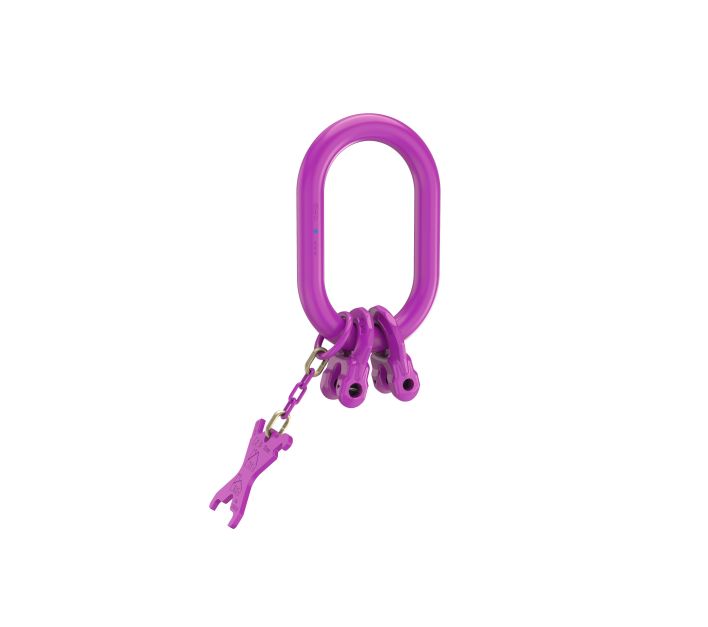

Die Aufhängeköpfe sind mit zwei eingeschweißten, allseitig beweglichen ICE-Ringgabeln ausgestattet. Daraus resultiert ein Zwangsanschluss für Kettendurchmesser und Strangzahl. Die Aufhängeköpfe werden durch Kennzeichnungsanhänger mit integrierter Kettenprüflehre ergänzt.
Oberfläche: ICE-Pink pulverbeschichtet
- Maße enstprechend Aufhängeglied Form A nach DIN 5688, jedoch eine Nenndicke größer
- gefertigt entsprechend DIN EN 1677-4
| Name |
Tragfähigkeit 0 bis 45 Grad in t |
Tragfähigkeit 45 bis 60 Grad in t |
Kettendurchmesser in mm |

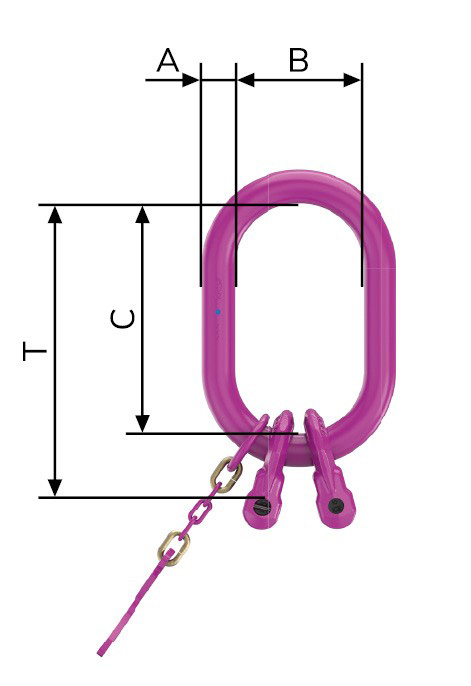

A in mm |
B in mm |
C in mm |
T in mm |
verwendbar bis Kranhaken DIN 15401 |
Gewicht/Stk in kg |
| IAK-RG-2-6 |
2,5 |
1,8 |
6 |
16 |
75 |
135 |
171 |
Nr. 5 |
0,99 |
| IAK-RG-2-8 |
4,25 |
3 |
8 |
22 |
90 |
160 |
203 |
Nr. 6 |
2,12 |
| IAK-RG-2-10 |
7,1 |
5 |
10 |
26 |
100 |
180 |
233 |
Nr. 8 |
3,53 |
| IAK-RG-2-13 |
11,2 |
8 |
13 |
32 |
110 |
200 |
267 |
Nr. 10 |
6,29 |
| IAK-RG-2-16 |
17 |
12,5 |
16 |
36 |
180 |
340 |
423 |
Nr. 25 |
11,26 |
