RUD 2-Strang-Aufhängekopf IBK-RG-2

Artikelnummer	204209
Bezeichnung	mit zwei eingeschweißten ICE-Ringgabeln

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit 0 bis 45 Grad in t

Tragfähigkeit 45 bis 60 Grad in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

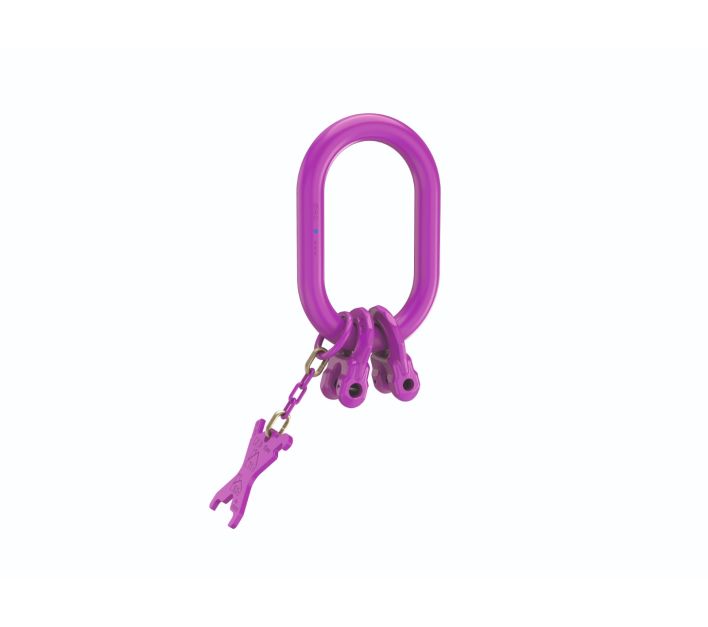

Die Aufhängeköpfe sind mit zwei eingeschweißten, allseitig beweglichen ICE-Ringgabeln ausgestattet. Daraus resultiert ein Zwangsanschluss für Kettendurchmesser und Strangzahl. Die Aufhängeköpfe werden durch Kennzeichnungsanhänger mit integrierter Kettenprüflehre ergänzt. Oberfläche: ICE-Pink pulverbeschichtet - Maße enstprechend Aufhängeglied Form A nach DIN 5688, jedoch eine Nenndicke größer - gefertigt entsprechend DIN EN 1677-4 Die innere Breite ist ausreichend zum Einhängen in hochfeste Lasthaken an Hebezeugen.

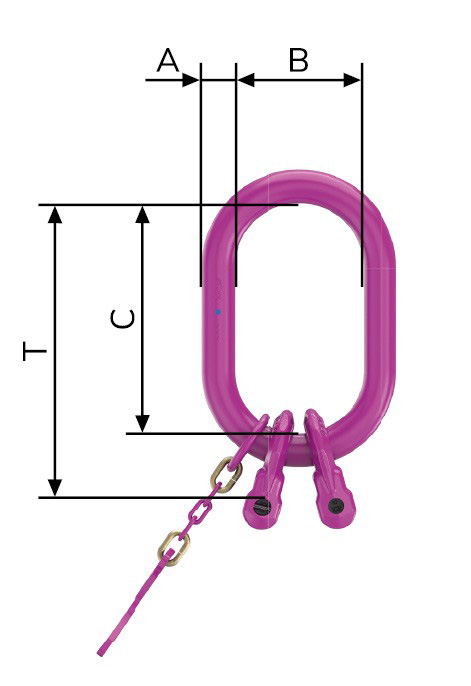

Name	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	T in mm	Gewicht/Stk in kg
IBK-RG-2-6	2,5	1,8	6	13,5	34	70	105	0,68
IBK-RG-2-8	4,25	3	8	18	40	85	129	1,56
IBK-RG-2-10	7,1	5	10	22	50	115	169	2,14
IBK-RG-2-13	11,2	8	13	26	65	140	207	5,1
IBK-RG-2-16	17	12,5	16	32	75	170	253	9,05

Varianten

Name	Artikelnr.	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IBK-RG-2-6	7903075	2,5	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IBK-RG-2-8	7903076	4,25	3	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IBK-RG-2-10	7903077	7,1	5	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IBK-RG-2-13	7903078	11,2	8	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IBK-RG-2-16	7903079	17	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
