RUD 4-Strang-Aufhängekopf IAK-RG- 4

Artikelnummer	204211
Bezeichnung	mit 4 in 2 Zwischengliedern eingeschweißten ICE-Ringgabeln

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit 0 bis 45 Grad in t

Tragfähigkeit 45 bis 60 Grad in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

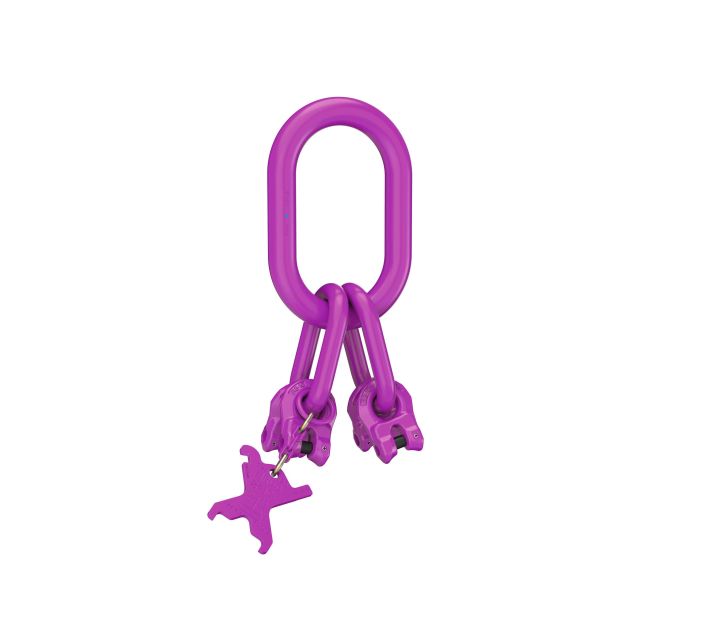

Die Aufhängeköpfe sind mit vier eingeschweißten, allseitig beweglichen ICE-Ringgabeln ausgestattet. Daraus resultiert ein Zwangsanschluss für Kettedurchmesser und Strangzahl. ICE-Verbindungsbolzen und Sicherungsstift sind vormontiert. Mit beweglich verbundenem kompletten 4-Strang-Kennzeichnungsanhänger mit integrierter Kettenprüflehre. ICE-Aufhängeköpfe sind mit dem RUD-ID-TAG® (RFID-Chip) ausgestattet und können über die eindeutige Identifikationsnummer zugeordnet werden. Oberfläche: ICE-Pink pulverbeschichtet - Maße enstprechend Aufhängeglied Form A nach DIN 5688, jedoch eine Nenndicke größer - gefertigt entsprechend DIN EN 1677-4

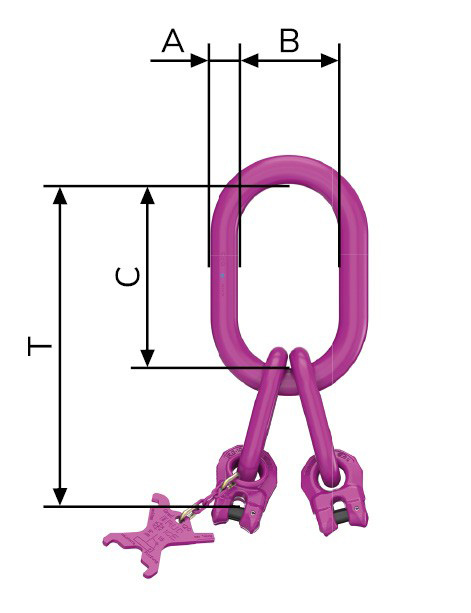

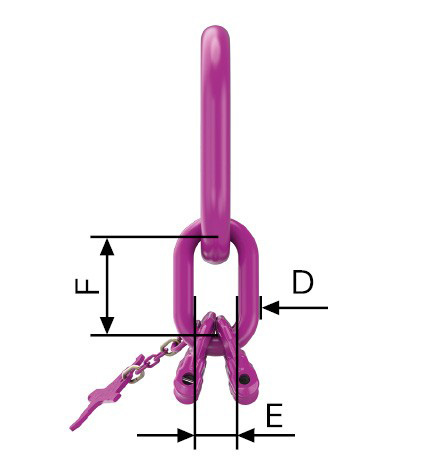

Name	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	T in mm	verwendbar bis Kranhaken Nr. (DIN 15401)	Gewicht/Stk in kg
IAK-RG-4-6	3,75	2,7	6	18	90	160	13	34	70	265	6	2,04
IAK-RG-4-8	6,3	4,5	8	26	100	180	18	40	85	309	8	4,59
IAK-RG-4-10	10,6	7,5	10	32	110	200	22	50	115	369	10	8,37
IAK-RG-4-13	17	11,8	13	36	140	260	26	65	140	467	16	14,44
IAK-RG-4-16	26,5	19	16	46	190	350	32	75	170	603	32	28,87

Varianten

Name	Artikelnr.	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IAK-RG-4-6	7903085	3,75	2,7	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IAK-RG-4-8	7903086	6,3	4,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IAK-RG-4-10	7903087	10,6	7,5	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IAK-RG-4-13	7903088	17	11,8	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IAK-RG-4-16	7903089	26,5	19	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
