RUD Gewindeadapter ASPA

Artikelnummer	204401

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

aktuelles Gewinde (D) in mm

neues Gewinde (M) in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

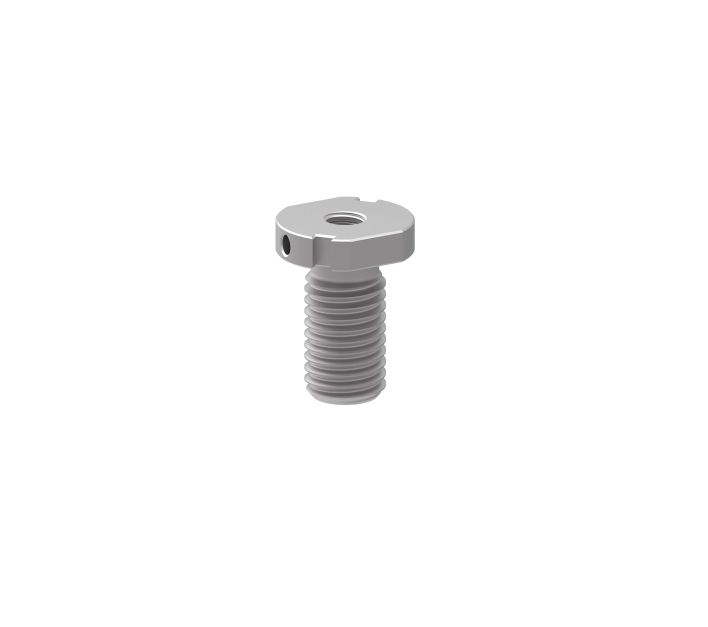

Zur Montage ist der Gewindeadapter mit einer Schlüsselfläche für Gabelschlüsselmontage, einer Nut für Hakenschlüsselmontage sowie einer Bohrung für Montagestift ausgerüstet.
Achtung: Verwenden Sie keine DIN 580 Ringschrauben in den RUD-Gewindeadaptern! Die Tragfähigkeit entspricht dem im Innengewinde montierten RUD-Anschlagpunkt.

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

RUD-Gewindeadapter sind zum Reduzieren von bereits vorhandenen Gewindebohrungen zur Aufnahme von hochfesten RUD-Anschlagpunkten zu verwenden und sind gekennzeichnet mit dem Außen- und Innengewinde.

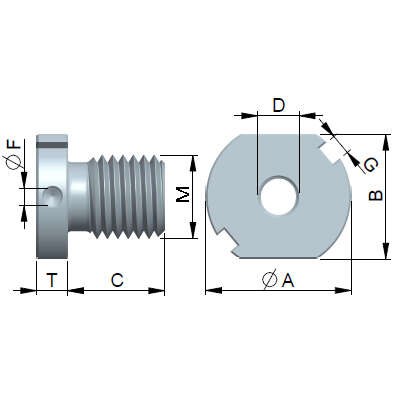

Name	aktuelles Gewinde (D) in mm	neues Gewinde (M) in mm	A in mm	B in mm	C in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
Gewindeadapter	M8	M16	35	30	20	5	6	8	0,07
Gewindeadapter	M10	M20	39	32	24	5	6	9	0,11
Gewindeadapter	M12	M22	42	36	26	5	6	9	0,13
Gewindeadapter	M12	M24	42	36	28	5	6	9	0,15
Gewindeadapter	M16	M30	51	46	36	6	7	10	0,27
Gewindeadapter	M20	M36	65	55	43	6	8	12	0,48
Gewindeadapter	M24	M42	82	70	50	8	10	16	0,8
Gewindeadapter	M24	M48	82	70	58	8	10	16	1,08
Gewindeadapter	M30	M56	100	90	67	8	10	16	1,75
Gewindeadapter	M36	M64	110	95	77	8	10	16	2,33
Gewindeadapter	M42	M72	110	95	86	8	10	16	2,79
Gewindeadapter	M45	M72	110	95	86	8	10	16	2,3
Gewindeadapter	M48	M80	110	95	96	8	10	16	3,43
Gewindeadapter	M24	M42x3	82	70	50	8	10	16	0,8
Gewindeadapter	M24	M48x3	82	70	40	8	10	16	0,89
Gewindeadapter	M36	M64x4	16	110	50	8	10	16	2,33

Varianten

Name	Artikelnr.	aktuelles Gewinde (D) in mm	neues Gewinde (M) in mm	Downloads	Angebot anfordern
Gewindeadapter	7994782	M8	M16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7995682	M10	M20	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7998098	M12	M22	Datenblatt	Menge
Gewindeadapter	7993856	M12	M24	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7993857	M16	M30	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7993858	M20	M36	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7995674	M24	M42	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7995675	M24	M48	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7995676	M30	M56	CAD Datei (.dxf) Datenblatt	Menge
Gewindeadapter	7995677	M36	M64	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7904234	M42	M72	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7995976	M45	M72	Datenblatt	Menge
Gewindeadapter	7900469	M48	M80	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7904966	M24	M42x3	Datenblatt	Menge
Gewindeadapter	7903250	M24	M48x3	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
Gewindeadapter	7903251	M36	M64x4	Datenblatt	Menge
