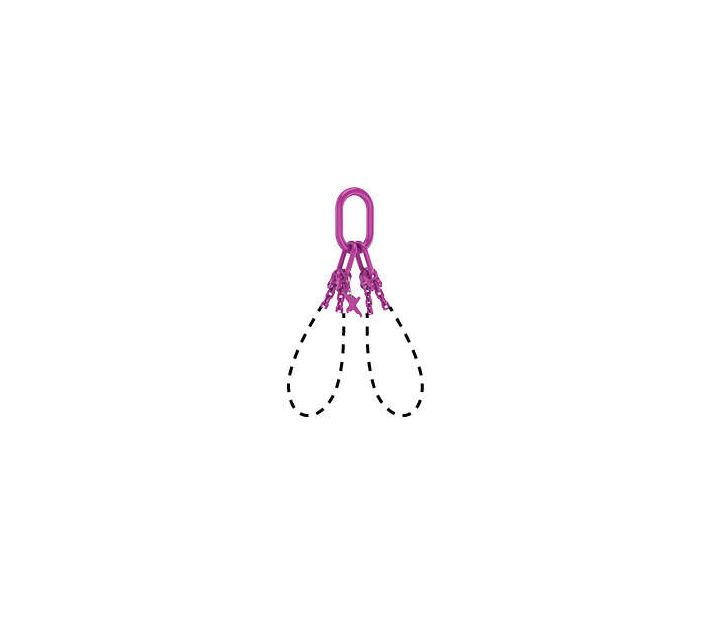

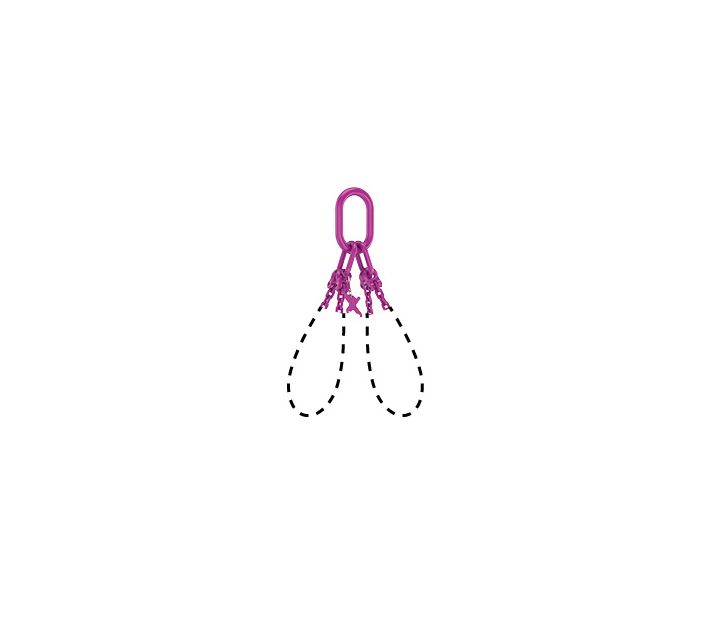

RUD ICE-Kranzketten - doppelt

Artikelnummer	204130-200000

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Ausführung

Tragfähigkeit 0 bis 45 Grad in t

Tragfähigkeit 45 bis 60 Grad in t

zusätzliche Meter zur Standardlänge

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Die BG schreibt vor: Bei hoher dynamischer Beanspruchung mit hohen Lastspielzahlen (Dauerbetrieb) muss die Tragspannung entsprechend Triebwerksgruppe 1Bm (M3 nach DIN EN 818-7) reduziert werden; z.B. durch Einsatz einer größeren Nenndicke. Laut DGUV 100-500 gilt bei unsymmetrischer Belastung eines Mehrstranggehänges die 1-Strang-Tragfähigkeit.

Name	Ausführung	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Kettendurchmesser in mm	Standardlänge in m

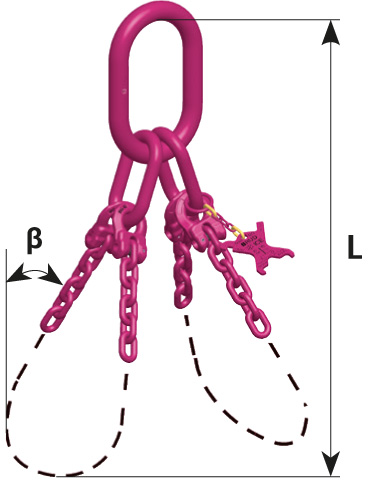

IKRD-6	unverkürzbar	3,1	2,1	6	1
IKRD-8	unverkürzbar	5,1	3,6	8	1
IKRD-10	unverkürzbar	8,5	6	10	1
IKRD-13	unverkürzbar	13,6	9,6	13	1
IKRD-16	unverkürzbar	21,2	15	16	1

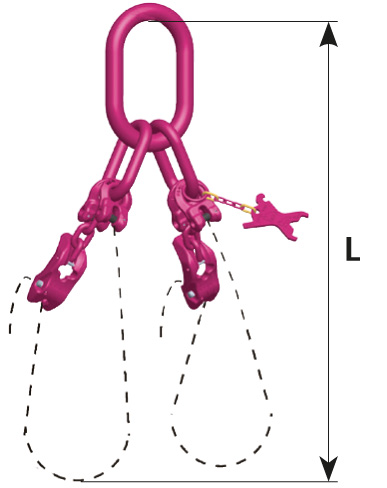

IKRD-6-IMVK	verkürzbar(IMVK)	3,1	2,1	6	1
IKRD-8-IMVK	verkürzbar(IMVK)	5,1	3,6	8	1
IKRD-10-IMVK	verkürzbar(IMVK)	8,5	6	10	1
IKRD-13-IMVK	verkürzbar(IMVK)	13,6	9,6	13	1
IKRD-16-IMVK	verkürzbar(IMVK)	21,2	15	16	1

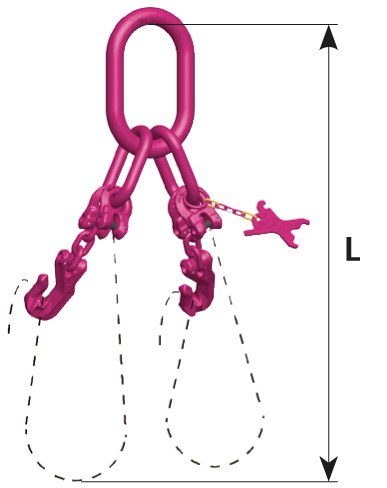

IKRD-6-IVH	verkürzbar(IVH)	3,1	2,1	6	1
IKRD-8-IVH	verkürzbar(IVH)	5,1	3,6	8	1
IKRD-10-IVH	verkürzbar(IVH)	8,5	6	10	1
IKRD-13-IVH	verkürzbar(IVH)	13,6	9,6	13	1
IKRD-16-IVH	verkürzbar(IVH)	21,2	15	16	1

Varianten

Name	Artikelnr.	Ausführung	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Downloads	Angebot anfordern
IKRD-6	204130-200600	unverkürzbar	3,1	2,1	Betriebsanleitung	Menge
IKRD-8	204130-200800	unverkürzbar	5,1	3,6	Betriebsanleitung	Menge
IKRD-10	204130-201000	unverkürzbar	8,5	6	Betriebsanleitung	Menge
IKRD-13	204130-201300	unverkürzbar	13,6	9,6	Betriebsanleitung	Menge
IKRD-16	204130-201600	unverkürzbar	21,2	15	Betriebsanleitung	Menge
IKRD-6-IMVK	204130-200601	verkürzbar(IMVK)	3,1	2,1	Betriebsanleitung	Menge
IKRD-8-IMVK	204130-200801	verkürzbar(IMVK)	5,1	3,6	Betriebsanleitung	Menge
IKRD-10-IMVK	204130-201001	verkürzbar(IMVK)	8,5	6	Betriebsanleitung	Menge
IKRD-13-IMVK	204130-201301	verkürzbar(IMVK)	13,6	9,6	Betriebsanleitung	Menge
IKRD-16-IMVK	204130-201601	verkürzbar(IMVK)	21,2	15	Betriebsanleitung	Menge
IKRD-6-IVH	204130-200602	verkürzbar(IVH)	3,1	2,1	Betriebsanleitung	Menge
IKRD-8-IVH	204130-200802	verkürzbar(IVH)	5,1	3,6	Betriebsanleitung	Menge
IKRD-10-IVH	204130-201002	verkürzbar(IVH)	8,5	6	Betriebsanleitung	Menge
IKRD-13-IVH	204130-201302	verkürzbar(IVH)	13,6	9,6	Betriebsanleitung	Menge
IKRD-16-IVH	204130-201602	verkürzbar(IVH)	21,2	15	Betriebsanleitung	Menge

Downloads

Betriebsanleitung

RUD ICE-Kranzketten - doppelt
