RUD ICE-Kranzketten - einfach

Artikelnummer	204130-100000

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Ausführung

Tragfähigkeit 0 bis 45 Grad in t

Tragfähigkeit 45 bis 60 Grad in t

zusätzliche Meter zur Standardlänge

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Die BG schreibt vor: Bei hoher dynamischer Beanspruchung mit hohen Lastspielzahlen (Dauerbetrieb) muss die Tragspannung entsprechend Triebwerksgruppe 1Bm (M3 nach DIN EN 818-7) reduziert werden; z.B. durch Einsatz einer größeren Nenndicke. Laut DGUV 100-500 gilt bei unsymmetrischer Belastung eines Mehrstranggehänges die 1-Strang-Tragfähigkeit.

Name	Ausführung	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Kettendurchmesser in mm	Standardlänge in m

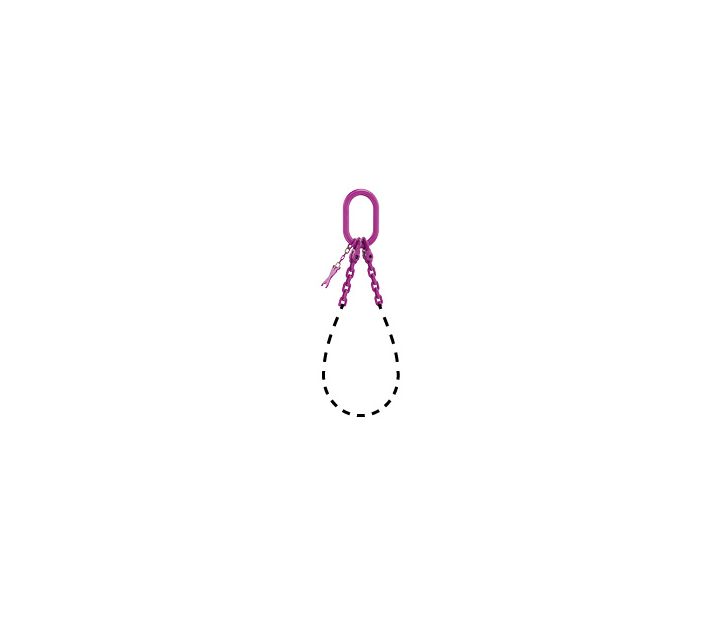

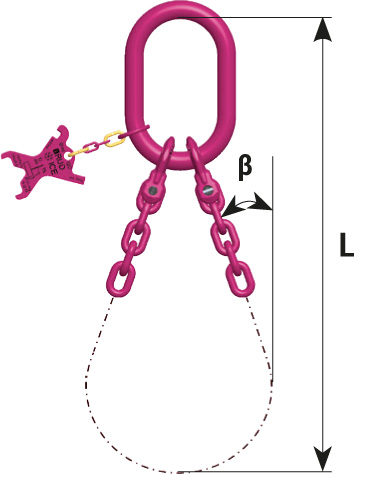

IKRE-6	unverkürzbar	2	1,44	6	1
IKRE-8	unverkürzbar	3,3	2,4	8	1
IKRE-10	unverkürzbar	5,5	4	10	1
IKRE-13	unverkürzbar	8,8	6,4	13	1
IKRE-16	unverkürzbar	14	10	16	1

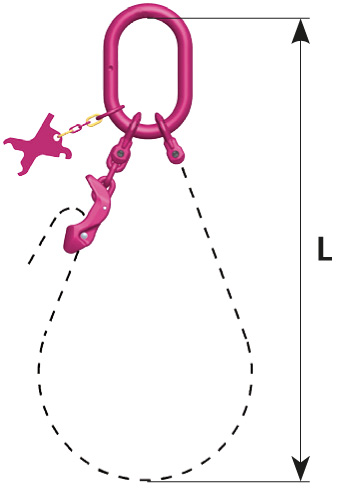

IKRE-6-IMVK	verkürzbar(IMVK)	2	1,44	6	1
IKRE-8-IMVK	verkürzbar(IMVK)	3,3	2,4	8	1
IKRE-10-IMVK	verkürzbar(IMVK)	5,5	4	10	1
IKRE-13-IMVK	verkürzbar(IMVK)	8,8	6,4	13	1
IKRE-16-IMVK	verkürzbar(IMVK)	14	10	16	1

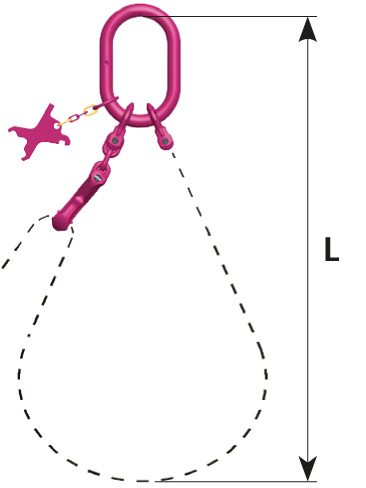

IKRE-6-IVH	verkürzbar(IVH)	2	1,44	6	1
IKRE-8-IVH	verkürzbar(IVH)	3,3	2,4	8	1
IKRE-10-IVH	verkürzbar(IVH)	5,5	4	10	1
IKRE-13-IVH	verkürzbar(IVH)	8,8	6,4	13	1
IKRE-16-IVH	verkürzbar(IVH)	14	10	16	1

Varianten

Name	Artikelnr.	Ausführung	Tragfähigkeit 0 bis 45 Grad in t	Tragfähigkeit 45 bis 60 Grad in t	Downloads	Angebot anfordern
IKRE-6	204130-100600	unverkürzbar	2	1,44	Betriebsanleitung	Menge
IKRE-8	204130-100800	unverkürzbar	3,3	2,4	Betriebsanleitung	Menge
IKRE-10	204130-101000	unverkürzbar	5,5	4	Betriebsanleitung	Menge
IKRE-13	204130-101300	unverkürzbar	8,8	6,4	Betriebsanleitung	Menge
IKRE-16	204130-101600	unverkürzbar	14	10	Betriebsanleitung	Menge
IKRE-6-IMVK	204130-100601	verkürzbar(IMVK)	2	1,44	Betriebsanleitung	Menge
IKRE-8-IMVK	204130-100801	verkürzbar(IMVK)	3,3	2,4	Betriebsanleitung	Menge
IKRE-10-IMVK	204130-101001	verkürzbar(IMVK)	5,5	4	Betriebsanleitung	Menge
IKRE-13-IMVK	204130-101301	verkürzbar(IMVK)	8,8	6,4	Betriebsanleitung	Menge
IKRE-16-IMVK	204130-101601	verkürzbar(IMVK)	14	10	Betriebsanleitung	Menge
IKRE-6-IVH	204130-100602	verkürzbar(IVH)	2	1,44	Betriebsanleitung	Menge
IKRE-8-IVH	204130-100802	verkürzbar(IVH)	3,3	2,4	Betriebsanleitung	Menge
IKRE-10-IVH	204130-101002	verkürzbar(IVH)	5,5	4	Betriebsanleitung	Menge
IKRE-13-IVH	204130-101302	verkürzbar(IVH)	8,8	6,4	Betriebsanleitung	Menge
IKRE-16-IVH	204130-101602	verkürzbar(IVH)	14	10	Betriebsanleitung	Menge
