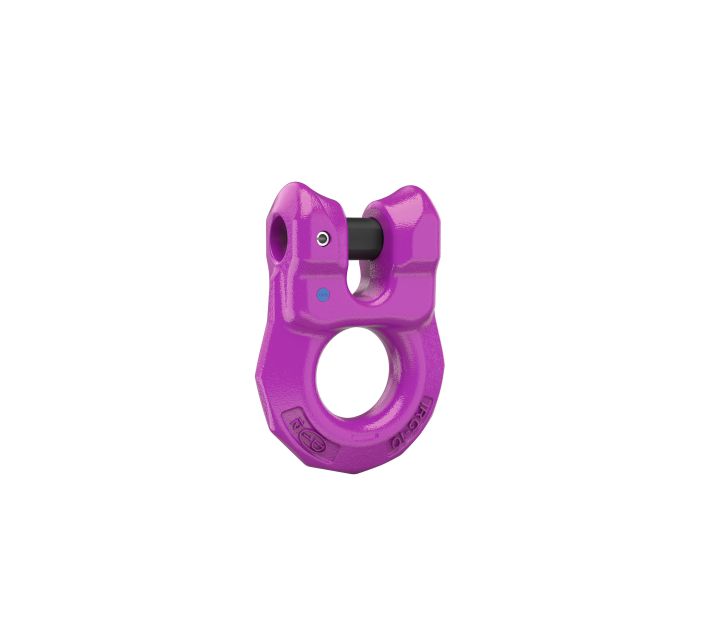

RUD ICE-Ringgabel IRG

Artikelnummer	204220

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Einzelteil für Fremdanschlüsse an Gabelköpfen, Flanschen und dergleichen - komplett mit Verbindungsbolzen und Spannhülse vormontiert - mit dem RUD-ID-TAG® (RFID-Chip) ausgestattet - eindeutige Zuordnung über eindeutige Identifikationsnummer möglich

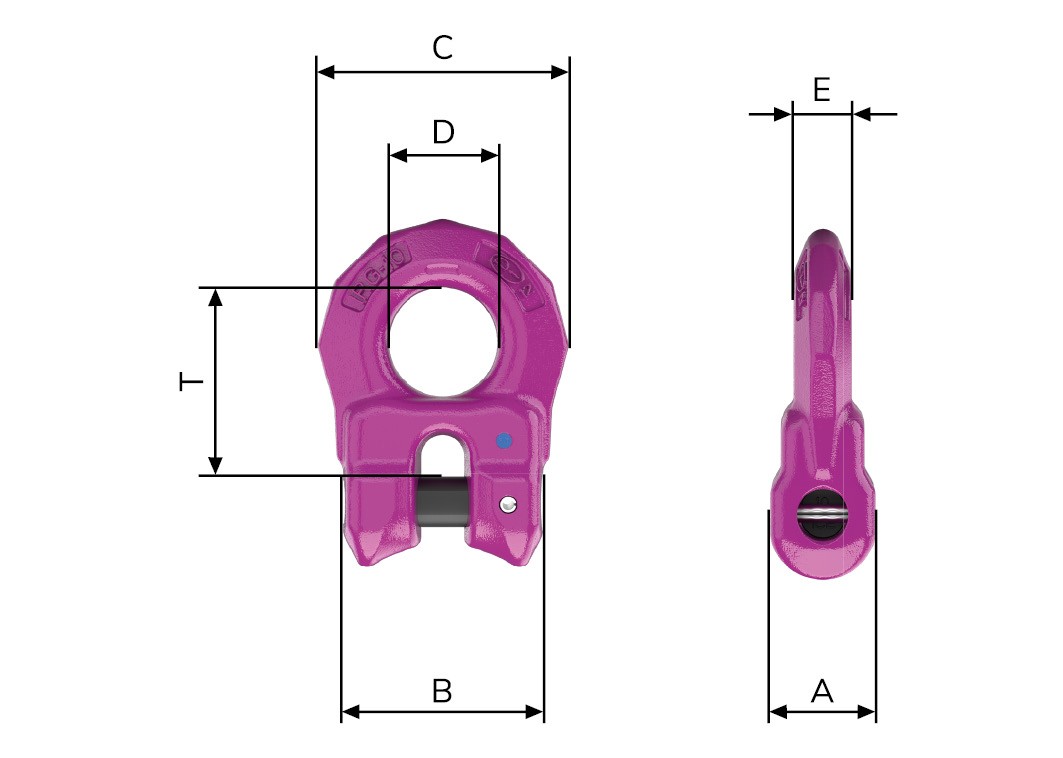

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	T in mm	Gewicht/Stk in kg
IRG 6	1,8	6	19	34	44	21	10	12	36	0,12
IRG 8	3	8	24	45	56	26	12,5	15	43	0,25
IRG 10	5	10	30	56	70	31	16	19	53	0,53
IRG 13	8	13	38	73	88	37	19	25	67	1,04
IRG 16	12,5	16	47	90	109	46	24	32	83	2,08

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IRG 6	7902998	1,8	6	CAD Datei (.dxf) CAD Datei (.stp)	Menge
IRG 8	7902999	3	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IRG 10	7903000	5	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IRG 13	7903001	8	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IRG 16	7903002	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
