RUD Lastbock-Gewinde VLBG-PLUS

Artikelnummer	204354

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Für Dauerbefestigung des Anschlagpunktes an Durchgangsbohrungen empfehlen wir die Sicherungsmuttern nach DIN 980-V (Standardauslieferung inkl. Scheibe), für wechselnde Anbringung mit nur einem Hebevorgang Bundmuttern nach DIN 6331(auf Anfrage).
Bei metrischen Sondergewindelängen sind Sicherungsmuttern (DIN 980-V rissgeprüft) mit Scheibe erhältlich. Bundmuttern (DIN 6331 rissgeprüft) wahlweise auf Anfrage lieferbar.

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

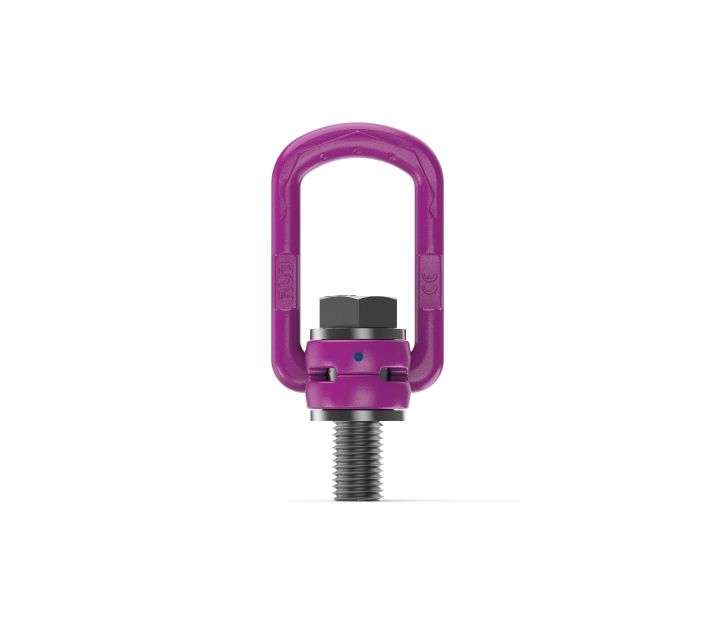

- Anschlagpunkt 360° drehbar - Einhängebügel bis 180° schwenkbar - optimierte Tragfähigkeit durch unverlierbare jedoch austauschbare ICE-Bolt aus Patentstahl mit Spezialkorrosionsschutz Corrud-DT mit höherer Zähigkeit und damit höhere Biegefestigkeit sowie geringerem Verschleiß (Festigkeitsklasse >10.9.) - original ICE-Bolt als Ersatzteil erhältlich (deutliche Kennzeichnung am Schraubenkopf: RUD, ICE, Gewindegröße, Charge) - Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung - dadurch einfaches Einhängen des Anschlagmittels möglich bzw. flache Bauform im umgeklappten Zustand - deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen - variable Schraubenlänge für Einsatz in Gewinde- und Durchgangsbohrungen - geprüft und zertifiziert durch die DGUV - Prüfgrundlage: GS-OA-15-04:2015-12 Bescheinigungs-Nr. OA 1651053 - schnelle und einfache Montage mit Gabel-, Ring- und Innensechskantschlüssel - handfestes Anziehen mit entsprechendem Schlüssel für einmaligen Transportvorgang ausreichend - Bei dauerhafter Anbringung Drehmoment aus Betriebsanleitung beachten!

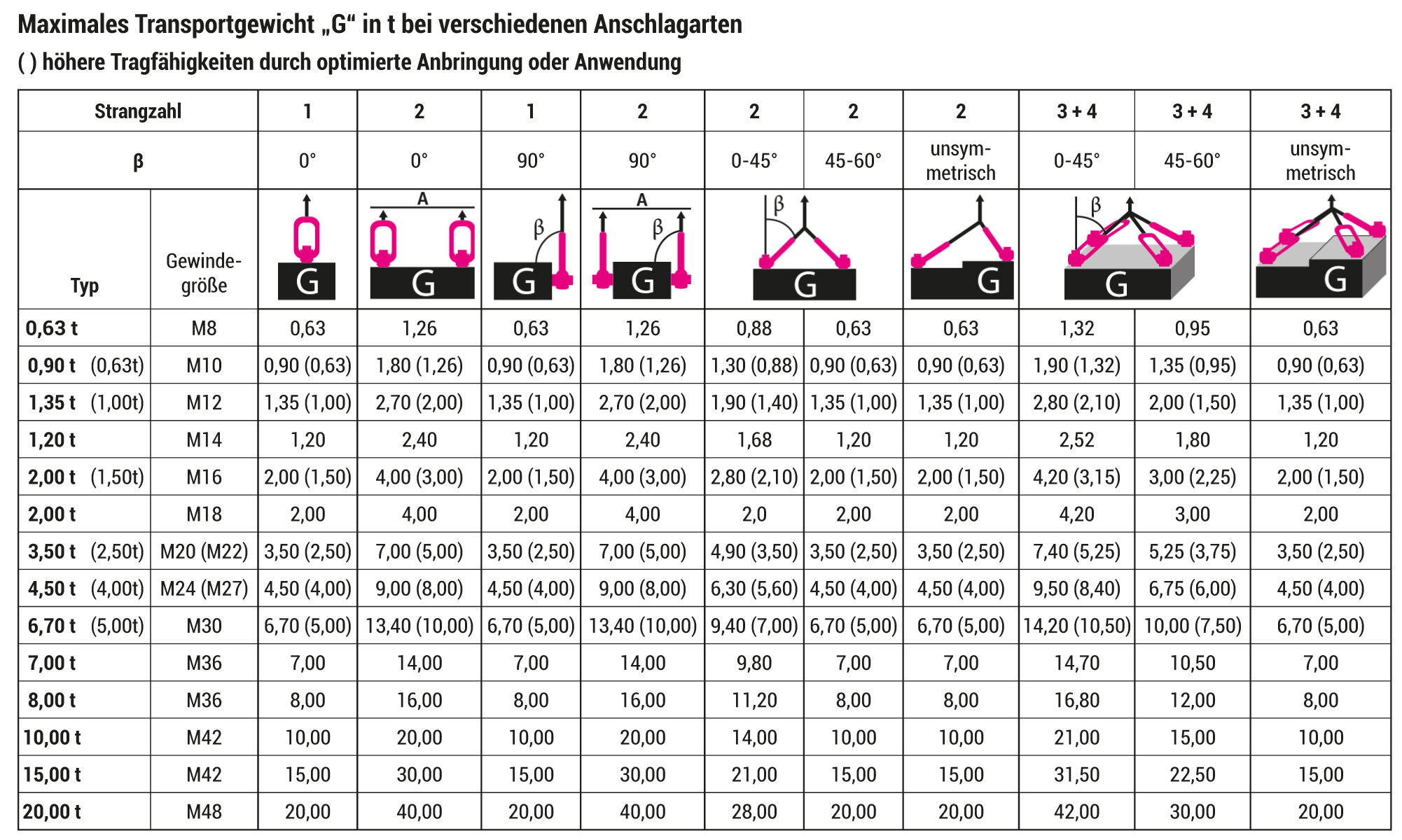

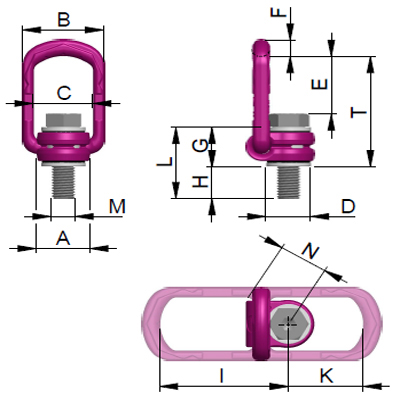

Name	WLL in t	Gewinde M	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	I in mm	K in mm	L in mm	N in mm	T in mm	Gewicht/Stk in kg
VLBG-PLUS 0,63t M8	0,63	M8	30	30	54	34	24	40	10	29	11	75	45	40	32	75	0,3
VLBG-PLUS 0,9t M10	0,9	M10	30	60	54	34	24	39	10	29	15	75	45	44	32	75	0,31
VLBG-PLUS 1,35t M12	1,35	M12	32	150	54	34	26	38	10	29	18	75	45	47	32	75	0,34
VLBG-PLUS 2t M16	2	M16	33	150	56	36	30	39	13,5	36	22	86	47	58	38	85	0,55
VLBG-PLUS 3,5t M20	3,5	M20	50	400	82	54	45	55	16,5	43	32	113	64	75	48	110	1,3
VLBG-PLUS 4,5t M24	4,5	M24	50	760	82	54	45	67	18	43	37	130	78	80	48	125	1,4
VLBG-PLUS 6,7t M30	6,7	M30	60	1000	103	65	60	67	22,5	61	49	151	80	110	67	147	3,22
VLBG-PLUS 8t M36	8	M36	77	800	122	82	70	97	26,5	77	63	205	110	140	87	197	6
VLBG-PLUS 10t M42	10	M42	77	1000	122	82	70	94	26,5	77	73	205	110	150	70	197	6,6
VLBG-PLUS 15t M42	15	M42	95	1500	156	100	85	109	36	87	63	230	130	150	100	222	10,9
VLBG-PLUS 20t M48	20	M48	95	2000	156	100	95	105	36	87	73	230	130	160	100	222	11,6
VLBG 1,2t M14 (H=21)	1,2	M14 (H=21)	33	120	56	36	30	39	13,5	36	21	86	47	57	38	85	0,52
VLBG 2t M18 (H=27)	2	M18 (H=7)	50	200	82	54	45	55	16,5	43	27	113	64	70	48	110	1,3
VLBG 2,5t M22 (H=33)	2,5	M22(H=33)	50	250	82	54	45	54	16,5	43	33	113	64	75	48	110	1,31
VLBG 4t M27 mit Schr.	4	M27 mit Schr	60	400	103	65	60	69	22,5	61	39	151	80	100	67	147	3,35
VLBG 7t M36 (So-Schr.)	7	M36 (So-Schr)	60	700	103	65	60	74	22,5	55	52	151	80	107	67	146	3,4
