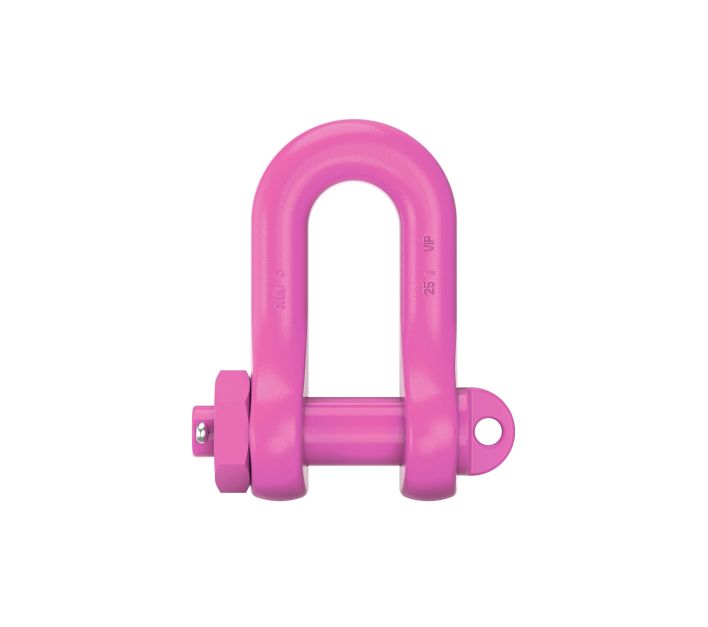

RUD VIP-C-Schäkel -hochfest- VC-SCH

Artikelnummer	204329

Betriebsanleitung CAD Dateien

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- Form nach DIN 82101 Form C mit angehefteter unverlierbarer Mutter - Sicherung durch Stecksplint

Name	Tragfähigkeit in t	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
VC-SCH 4,0-16t	16	42	27	60	30	29	27	96	91	2,78
VC-SCH 5,0-25t	25	47	30	72	36	33	30	107	110	4,38
VC-SCH 6,0-31,5t	31,5	53	34	78	39	37	34	121	120	5,91

Name	Artikelnr.	Tragfähigkeit in t	Downloads	Angebot anfordern
VC-SCH 4,0-16t	7906438	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VC-SCH 5,0-25t	7906439	25	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VC-SCH 6,0-31,5t	7984333	31,5	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
