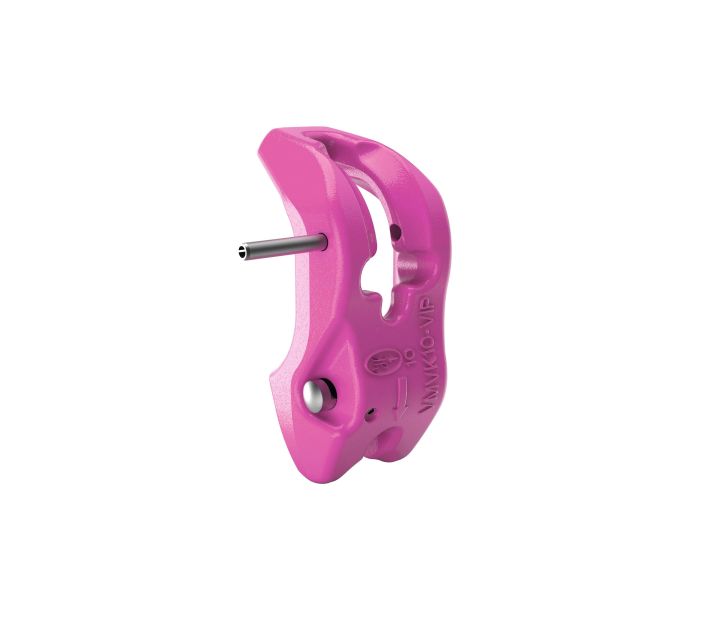

RUD VIP-Multiverkürzungsklaue VMVK

Artikelnummer	204321

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Eine detailierte Handhabungsanleitung wird mitgeliefert.

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Weiterentwicklung der seit Jahrzehnten bewährten RUD-Verkürzungsklaue - gefertigt entsprechend DIN 5692 - unverlierbar in den durchgehenden Kettenstrang einbaubar - kein zusätzliches Ketten- und Kupplungsteil erforderlich - an jeder beliebigen Stelle des Kettenstranges montierbar - ideale Abstützung der Kette durch gliedförmige Taschenaufahme, dadurch keine Tragfähigkeitsreduzierung - der robuste, federnd gelagerte Sicherungsbolzen verhindert ein selbsttätiges Lösen der eingehängten Ketten im unbelasteten Zustand sowie unter Belastung

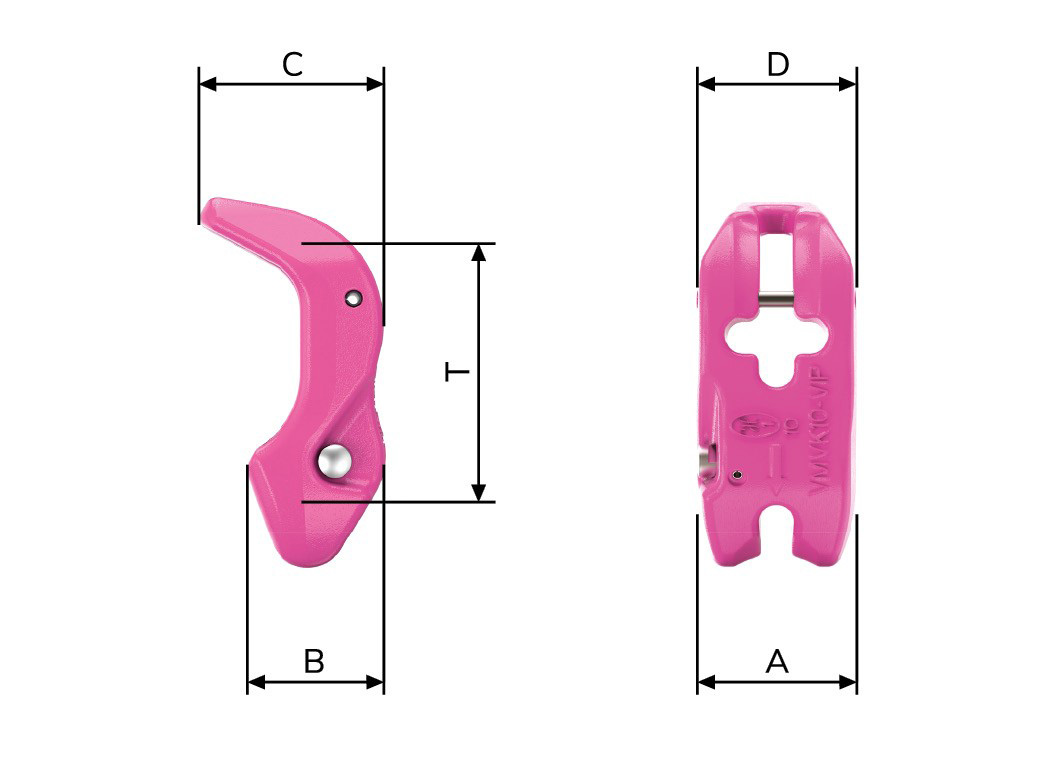

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	T in mm	Gewicht/Stk in kg
VMVK-6	1,5	6	34	30	40	35	66	0,24
VMVK-8	2,5	8	48	40	54	48	88	0,61
VMVK-10	4	10	60	49	67	60	110	1,21
VMVK-13	6,7	13	74	64	86	76	143	2,35
VMVK-16	10	16	91	79	105	98	176	4,38

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VMVK-6	7984072	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMVK-8	7100760	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMVK-10	7100761	4	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMVK-13	7100762	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMVK-16	7100763	10	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
