RUD VIP-Patent-Verwechslungsfreier Schäkel VV-SCH

Artikelnummer	204328

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

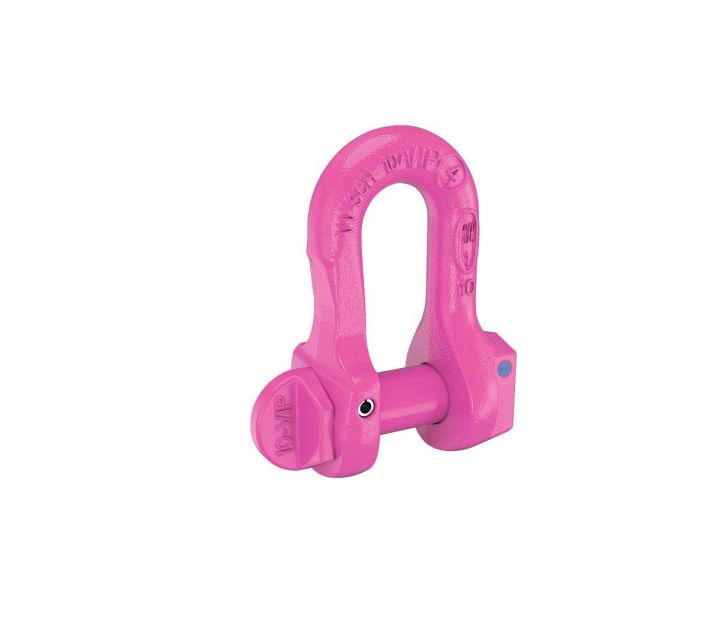

Produktdetails

- hochfeste Ausführung mit integriertem Sicherungsgewinde im Schäkelbügel - beidseitig glatte Bolzenauflage im Schäkel (Bolzen drehbar) - keine Biegespannung im Gewinde, sondern nur Sicherungsfunktion - vormontiert mit Spannhülse - Langzeitsicherung durch Einschlagen einer Spannhülse - Sondergewinde, dadurch verwechslungsfrei gegenüber anderen Schäkelbolzen

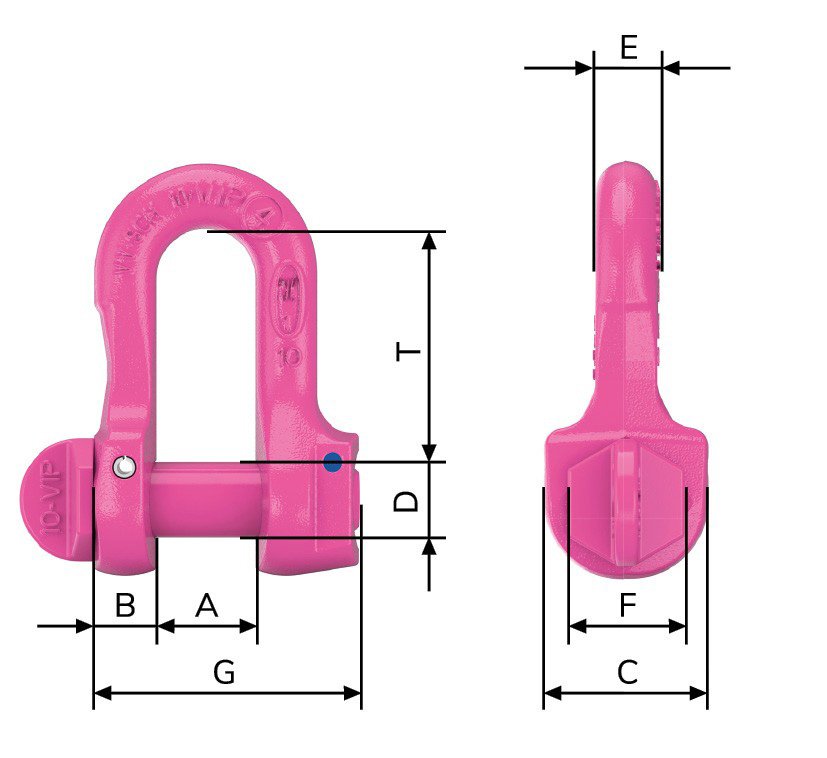

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
VV-SCH 6	1,5	6	14	8	22	10	8	17	36	30	0,09
VV-SCH 8	2,5	8	17	10	26	12	10	19	44	36	0,17
VV-SCH 10	4	10	21	13	34	16	13	24	56	49	0,4
VV-SCH 13	6,7	13	27	17	42	20	17	29	75	63	0,8
VV-SCH 16	10	16	33	21	49	24	21	36	90	73	1,34

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VV-SCH 6	7100607	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VV-SCH 8	7100608	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VV-SCH 10	7100609	4	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
VV-SCH 13	7100610	6,7	13	CAD Datei (.stp) Datenblatt	Menge
VV-SCH 16	7100611	10	16	CAD Datei (.stp) Datenblatt	Menge
