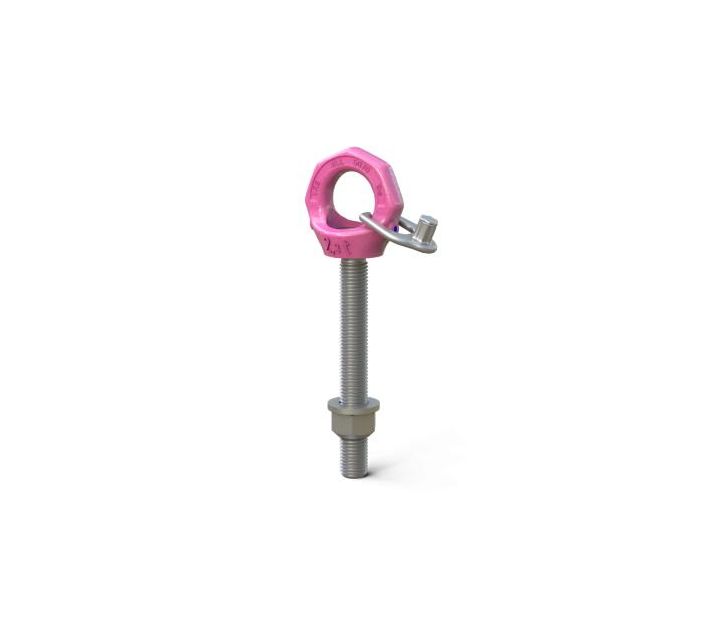

RUD VIP-Ringschraube VRS-F - Sonderlänge

Artikelnummer	20435627
Bezeichnung	mit Sternprofilschlüssel

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

gewünschte Länge des Gewindes in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- 360° in Belastungsrichtung einstellbar - Vielfach höhere Tragfähigkeit als Ringschrauben nach DIN 580 - Easy-Fit-Schlüssel für einfache Montage und Demontage

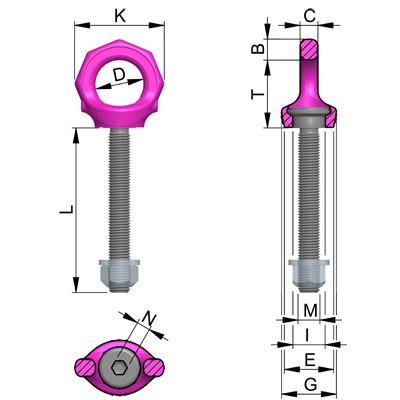

Name	WLL in t	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	G in mm	I in mm	K in mm	L in mm	M in mm	N in mm	T in mm
VRS-F-0,4t-M10 mit Sonderlänge	0,4	10	11	9	25	25	30	16,3	47	16-70	M10	6	35
VRS-F-0,75t-M12 mit Sonderlänge	0,75	25	13	10	30	30	34	19,8	56	18-150	M12	8	42
VRS-F-1,5t-M16 mit Sonderlänge	1,5	60	15	13	35	36	40	23,5	65	24-120	M16	10	49
VRS-F-2,3t-M20 mit Sonderlänge	2,3	115	17	16	40	41	50	29,3	76	30-160	M20	12	58
VRS-F-3,2t-M24 mit Sonderlänge	3,2	190	20	19	49	51	60	35	92	36-140	M24	14	70
VRS-F-4,5t-M30 mit Sonderlänge	4,5	330	26	24	60	66	75	44	114	45-190	M30	17	87

Varianten

Name	Artikelnr.	WLL in t	Downloads	Angebot anfordern
VRS-F-0,4t-M10 mit Sonderlänge	8600270	0,4	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRS-F-0,75t-M12 mit Sonderlänge	8600271	0,75	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRS-F-1,5t-M16 mit Sonderlänge	8600272	1,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRS-F-2,3t-M20 mit Sonderlänge	8600273	2,3	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRS-F-3,2t-M24 mit Sonderlänge	8600274	3,2	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRS-F-4,5t-M30 mit Sonderlänge	8600275	4,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
