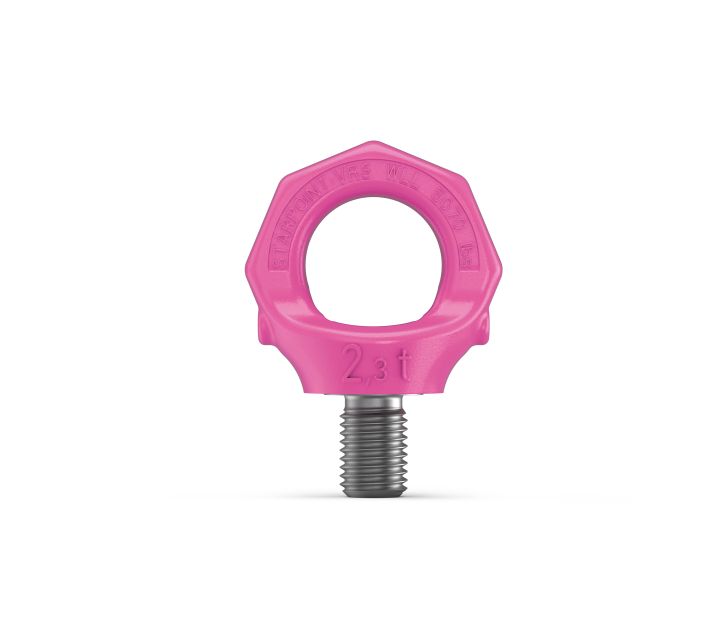

| Artikelnummer | 204356 |
|---|---|
| Bezeichnung | ohne Sternprofilschlüssel |
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
| Name | WLL in t | Gewinde M | Anzugsmoment in Nm | B in mm | C in mm | D in mm | E in mm | G in mm | I in mm | K in mm | L in mm | N in mm | T in mm | Gewicht/Stk in kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VRS-M6 | 0,1 | M6 | 5 | 9 | 7 | 20 | 23 | 28 | 13 | 37 | 9 | 6 | 28 | 0,07 |
| VRS-M8 | 0,3 | M8 | 10 | 11 | 9 | 25 | 25 | 30 | 16,3 | 47 | 12 | 6 | 35 | 0,12 |
| VRS-M10 | 0,4 | M10 | 10 | 11 | 9 | 25 | 25 | 30 | 16,3 | 47 | 15 | 6 | 35 | 0,12 |
| VRS-M12 | 0,75 | M12 | 25 | 13 | 10 | 30 | 30 | 34 | 19,8 | 56 | 18 | 8 | 42 | 0,21 |
| VRS-M14 | 0,75 | M14 | 30 | 13 | 10 | 30 | 30 | 34 | 19,8 | 56 | 18 | 8 | 42 | 0,22 |
| VRS-M16 | 1,5 | M16 | 60 | 15 | 13 | 35 | 36 | 40 | 23,5 | 65 | 24 | 10 | 49 | 0,36 |
| VRS-M18 | 1,5 | M18 | 60 | 15 | 13 | 35 | 36 | 40 | 23,5 | 65 | 24 | 10 | 49 | 0,39 |
| VRS-M20 | 2,3 | M20 | 115 | 17 | 16 | 40 | 41 | 50 | 29,3 | 76 | 30 | 12 | 58 | 0,6 |
| VRS-M22 | 2,3 | M22 | 125 | 17 | 16 | 40 | 41 | 50 | 29,3 | 76 | 30 | 12 | 58 | 0,67 |
| VRS-M24 | 3,2 | M24 | 190 | 20 | 19 | 49 | 51 | 60 | 35 | 92 | 36 | 14 | 70 | 1,05 |
| VRS-M24-SL | 3,2 | M24-SL | 190 | 20 | 19 | 49 | 51 | 60 | 35 | 92 | 48 | 14 | 70 | 1 |
| VRS-M27 | 3,2 | M27 | 250 | 20 | 19 | 49 | 51 | 60 | 35 | 92 | 36 | 14 | 70 | 1,18 |
| VRS-M30 | 4,5 | M30 | 330 | 26 | 24 | 60 | 66 | 75 | 44 | 114 | 45 | 17 | 87 | 2,08 |
| VRS-M33 | 4,5 | M33 | 350 | 26 | 24 | 60 | 66 | 75 | 44 | 114 | 45 | 17 | 87 | 2,2 |
| VRS-M36 | 7 | M36 | 590 | 32 | 29 | 72 | 76 | 97 | 53 | 135 | 54 | 22 | 103 | 3,49 |
| VRS-M36-SL | 7 | M36-SL | 590 | 32 | 29 | 72 | 76 | 97 | 53 | 135 | 72 | 22 | 103 | 3,5 |
| VRS-M42 | 9 | M42 | 925 | 37 | 33 | 84 | 86 | 111 | 62 | 158 | 63 | 24 | 121 | 5,4 |
| VRS-M48 | 12 | M48 | 1400 | 42 | 42 | 94 | 100 | 128 | 70 | 180 | 72 | 27 | 138 | 8,17 |
| VRS-M56 | 16 | M56 | 1400 | 50 | 44 | 110 | 112 | 145 | 82 | 210 | 84 | 32 | 161 | 11,99 |
| VRS-M64 | 20 | M64 | 1400 | 55 | 49 | 120 | 121 | 158 | 90 | 229 | 96 | 36 | 177 | 16,41 |
| Name | Artikelnr. | WLL in t | Gewinde M | Downloads | Angebot anfordern |
|---|---|---|---|---|---|
| VRS-M6 | 7900909 | 0,1 | M6 | ||
| VRS-M8 | 7100554 | 0,3 | M8 | ||
| VRS-M10 | 7100555 | 0,4 | M10 | ||
| VRS-M12 | 7100556 | 0,75 | M12 | ||
| VRS-M14 | 7100557 | 0,75 | M14 | ||
| VRS-M16 | 7100558 | 1,5 | M16 | ||
| VRS-M18 | 7992219 | 1,5 | M18 | ||
| VRS-M20 | 7100559 | 2,3 | M20 | ||
| VRS-M22 | 7904625 | 2,3 | M22 | ||
| VRS-M24 | 7100560 | 3,2 | M24 | ||
| VRS-M24-SL | 7990615 | 3,2 | M24-SL | ||
| VRS-M27 | 7904626 | 3,2 | M27 | ||
| VRS-M30 | 7100561 | 4,5 | M30 | ||
| VRS-M33 | 7904627 | 4,5 | M33 | ||
| VRS-M36 | 7984198 | 7 | M36 | ||
| VRS-M36-SL | 7991247 | 7 | M36-SL | ||
| VRS-M42 | 7984199 | 9 | M42 | ||
| VRS-M48 | 7984200 | 12 | M48 | ||
| VRS-M56 | 7907508 | 16 | M56 | ||
| VRS-M64 | 7907509 | 20 | M64 |
