RUD VIP-Verkürzungshaken VVH

Artikelnummer	204323

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

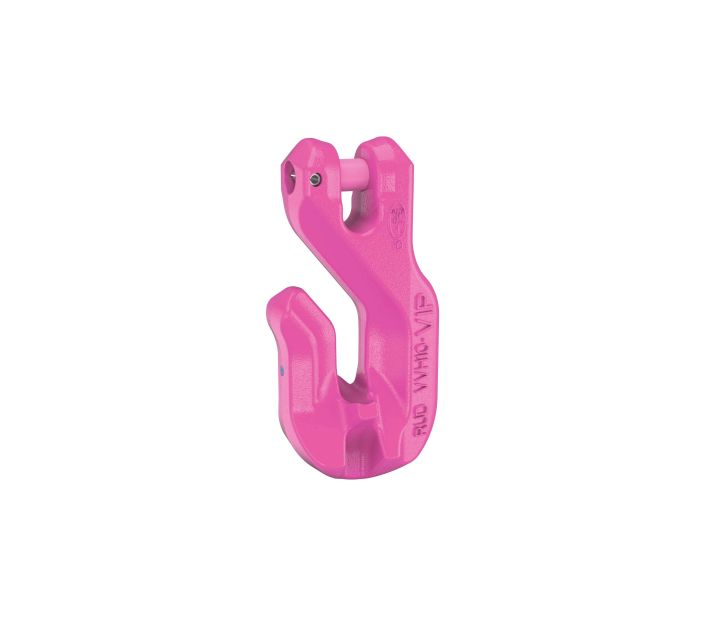

- keine Reduzierung der VIP-Tragfähigkeit durch ideale Auflage der Kette im Hakengrund durch kalibrierte Zahnnoppen - verbreiterte Hakenspitze gegen unsachgemäße Anwendung z.B. falsches Einhängen der Kette - gefertigt entsprechend DIN 5692 - abgewinkelte Einführöffnung - dadurch Schutz vor leichtem Herausfallen der Kette - komplett mit Verbindungsbolzen und Spannhülsen vormontiert

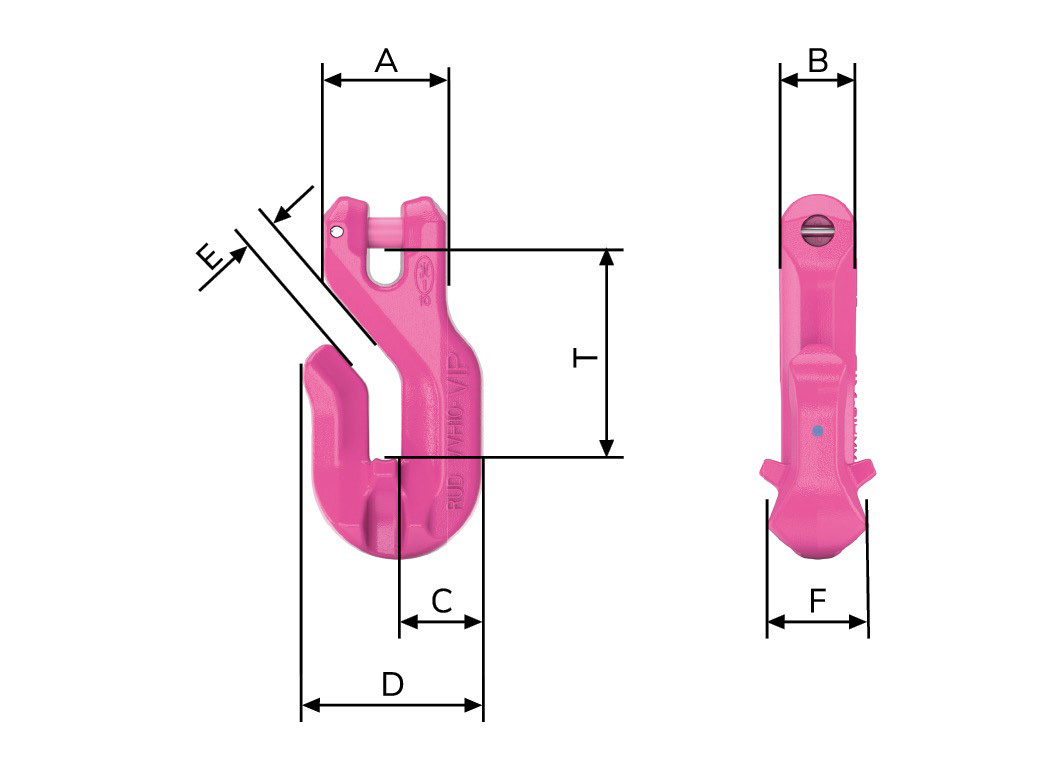

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	T in mm	Gewicht/Stk in kg
VVH-6	1,5	6	34	18	20	44	7,5	23	53	0,27
VVH-8	2,5	8	38	22	25	54	9,5	33	64	0,45
VVH-10	4	10	47	28	31	68	12	42	80	1,03
VVH-13	6,7	13	60	36	40	87	15	47	103	2,15
VVH-16	10	16	75	45	50	108	18,5	57	125	4,06
VVH-20	16	20	92	58	63	138	24	76	162	8,4
VVH-22	20	22	102	62	69	151	26	83	179	11

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VVH-6	7988658	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VVH-8	7987319	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VVH-10	7987320	4	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VVH-13	7987321	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VVH-16	7988669	10	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VVH-20	8503630	16	20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VVH-22	8503631	20	22	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
