RUD Wirbelbock-Gewinde-Vario VWBG-V

Artikelnummer	204351

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL X in t

Gewinde M

gewünschte Länge des Gewindes

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

- geprüft und zertifiziert durch die DGUV
- nicht demontierbare Spezialschraube mit Spezialkorrosionsschutz Corrud-DT (dadurch wird das Risiko durch die Verwendung von ungeeigneten Standardschrauben vermieden)
- variable Gewindelängen auf Anfrage verfügbar

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

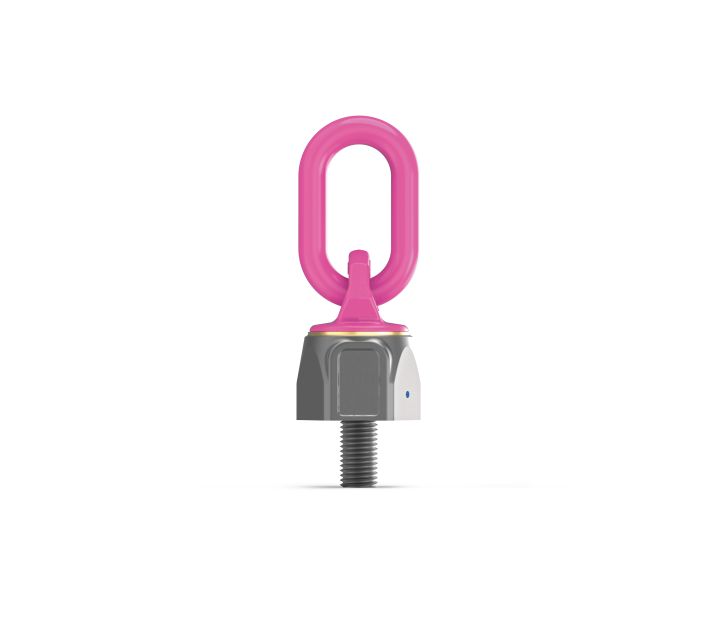

- Anschlagpunkt 360° drehbar - Einhängeglied mit erweitertem Schwenkbereich von 230° - eingeschmiedete Markierungen zur einfachen Feststellung des Belastungswinkels und des Verschleißes - Kugellagerung für ruckfreies Drehen und Wenden - großes Gewinde- und Tragfähigkeitsspektrum (M8 – M150 bzw. 0,3 t – 40 t) - 90° zur Einschraubrichtung unter Nenntragfähigkeit drehbar - variable Schraubenlängen für Einsatz in Gewinde- und Durchgangsbohrungen lieferbar - großer Abstand zwischen Drehpunkt und Last zur Vermeidung von Beschädigungen - deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen - höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung

Name	Gewinde M	WLL X in t	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	WLL Y in t	WLL Z in t	Gewicht/Stk in kg
VWBG-V 0,3-M8	M8	0,3	8	10	31	29	30	27	13	36	76	0,4	0,6	0,18
VWBG-V 0,45-M10	M10	0,45	8	10	31	29	33,5	30	17	38	78	0,6	0,9	0,29
VWBG-V 0,6-M12	M12	0,6	10	10	49	35	42	36	21	47	107	0,75	1,2	0,41
VWBG-V 1,0-M14 (F=21)	M14	1	13	25	46	38	48	41	21	56	114	1,25	2	0,63
VWBG-V 1,3-M16	M16	1,3	13	30	46	38	48	41	25	56	114	1,5	2,6	0,69
VWBG-V 1,8-M18 (F=27)	M18	1,8	13	50	54	35	62	55	27	67	137	2	3,6	1,18
VWBG-V 2,0-M20	M20	2	13	70	54	35	62	55	33	67	137	2,5	4	1,42
VWBG-V 2,0-M22 (F=33)	M22	2	13	100	54	35	62	55	33	67	137	2,5	4	1,45
VWBG-V 3,5-M24	M24	3,5	18	150	66	40	81	70	40	88	173	4	7	2,63
VWBG-V 3,5-M27 (F=41)	M27	3,5	18	200	66	40	81	70	41	88	173	4	7	2,65
WBG-V 5,0-M30	M30	5	22	225	90	50	99	85	50	106	221	6	10	5,09

Varianten

Name	Artikelnr.	WLL X in t	Gewinde M	Downloads	Angebot anfordern
VWBG-V 0,3-M8	7103720	0,3	M8	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
VWBG-V 0,45-M10	7103715	0,45	M10	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
VWBG-V 0,6-M12	7100180	0,6	M12	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
VWBG-V 1,0-M14 (F=21)	8600337	1	M14	Betriebsanleitung Datenblatt	Menge
VWBG-V 1,3-M16	7100430	1,3	M16	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
VWBG-V 1,8-M18 (F=27)	8600338	1,8	M18	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
VWBG-V 2,0-M20	7100800	2	M20	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
VWBG-V 2,0-M22 (F=33)	8600334	2	M22	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
VWBG-V 3,5-M24	7100640	3,5	M24	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
VWBG-V 3,5-M27 (F=41)	8600335	3,5	M27	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
WBG-V 5,0-M30	7100650	5	M30	CAD Datei (.dxf) CAD Dateien (.stp) CAD Datei (.stp/45) CAD Datei (.stp/60) CAD Datei (.stp/90) Betriebsanleitung Datenblatt	Menge
