| Artikelnummer | 107147-110000 |
|---|---|
| Bezeichnung | Tragfähigkeit: 0,1 t - 25,0 t |
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

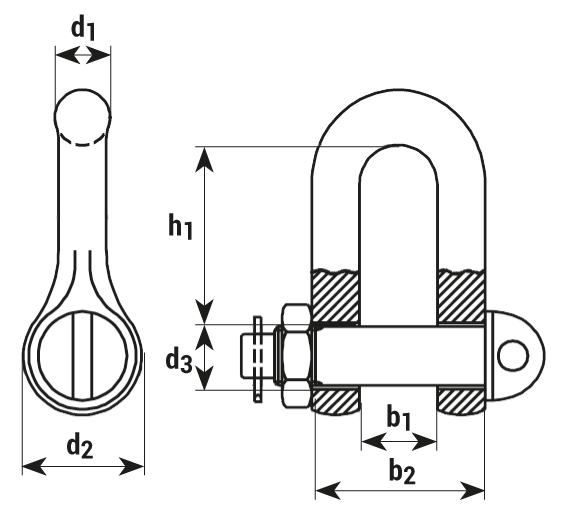

| Name | Nenngröße | WLL in t | b1 in mm | b2 in mm | d1 in mm | d2 in mm | d3 in mm | h1 in mm | Gewicht pro 100 Stück in kg |
|---|---|---|---|---|---|---|---|---|---|
| Schäkel ähnlich DIN 82101 Form A | 0,1 | 0,1 | 7 | 15 | 4 | 10 | M5 | 15,5 | 1,3 |
| Schäkel ähnlich DIN 82101 Form A | 0,16 | 0,16 | 8 | 18 | 5 | 12 | M6 | 18 | 2,4 |
| Schäkel ähnlich DIN 82101 Form A | 0,25 | 0,25 | 11 | 25 | 7 | 16 | M8 | 24 | 4,5 |
| Schäkel ähnlich DIN 82101 Form A | 0,4 | 0,4 | 14 | 30 | 8 | 20 | M10 | 30 | 9 |
| Schäkel ähnlich DIN 82101 Form A | 0,6 | 0,6 | 17 | 37 | 10 | 24 | M12 | 36 | 17 |
| Schäkel ähnlich DIN 82101 Form A | 1 | 1 | 21 | 47 | 13 | 32 | M16 | 49 | 36 |
| Schäkel ähnlich DIN 82101 Form A | 1,6 | 1,6 | 27 | 61 | 17 | 40 | M20 | 61 | 75 |
| Schäkel ähnlich DIN 82101 Form A | 2 | 2 | 30 | 68 | 19 | 44 | M22 | 67 | 100 |
| Schäkel ähnlich DIN 82101 Form A | 2,5 | 2,5 | 33 | 75 | 21 | 48 | M24 | 73 | 132 |
| Schäkel ähnlich DIN 82101 Form A | 3 | 3 | 38 | 86 | 24 | 54 | M27 | 83,5 | 180 |
| Schäkel ähnlich DIN 82101 Form A | 4 | 4 | 42 | 96 | 27 | 60 | M30 | 91 | 240 |
| Schäkel ähnlich DIN 82101 Form A | 5 | 5 | 47 | 107 | 30 | 72 | M36 | 111 | 390 |
| Schäkel ähnlich DIN 82101 Form A | 6 | 6 | 53 | 121 | 34 | 78 | M39 | 119,5 | 530 |
| Schäkel ähnlich DIN 82101 Form A | 8 | 8 | 60 | 136 | 38 | 90 | M45 | 139,5 | 790 |
| Schäkel ähnlich DIN 82101 Form A | 10 | 10 | 66 | 150 | 42 | 96 | M48 | 147 | 1000 |
| Schäkel ähnlich DIN 82101 Form A | 12 | 12 | 73 | 167 | 47 | 104 | M52 | 158 | 1300 |
| Schäkel ähnlich DIN 82101 Form A | 16 | 16 | 81 | 185 | 52 | 120 | M60 | 185 | 1850 |
| Schäkel ähnlich DIN 82101 Form A | 20 | 20 | 90 | 206 | 58 | 136 | M68 | 211 | 2750 |
| Schäkel ähnlich DIN 82101 Form A | 25 | 25 | 100 | 226 | 63 | 144 | M72 | 221 | 3550 |
| Name | Artikelnr. | WLL in t | Nenngröße | Downloads | Angebot anfordern |
|---|---|---|---|---|---|
| Schäkel ähnlich DIN 82101 Form A | 107147-110010 | 0,1 | 0,1 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110016 | 0,16 | 0,16 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110025 | 0,25 | 0,25 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110040 | 0,4 | 0,4 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110060 | 0,6 | 0,6 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110100 | 1 | 1 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110160 | 1,6 | 1,6 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110200 | 2 | 2 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110250 | 2,5 | 2,5 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110300 | 3 | 3 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110400 | 4 | 4 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110500 | 5 | 5 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110600 | 6 | 6 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-110800 | 8 | 8 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-111000 | 10 | 10 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-111200 | 12 | 12 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-111600 | 16 | 16 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-112000 | 20 | 20 |
|
|
| Schäkel ähnlich DIN 82101 Form A | 107147-112500 | 25 | 25 |
|
