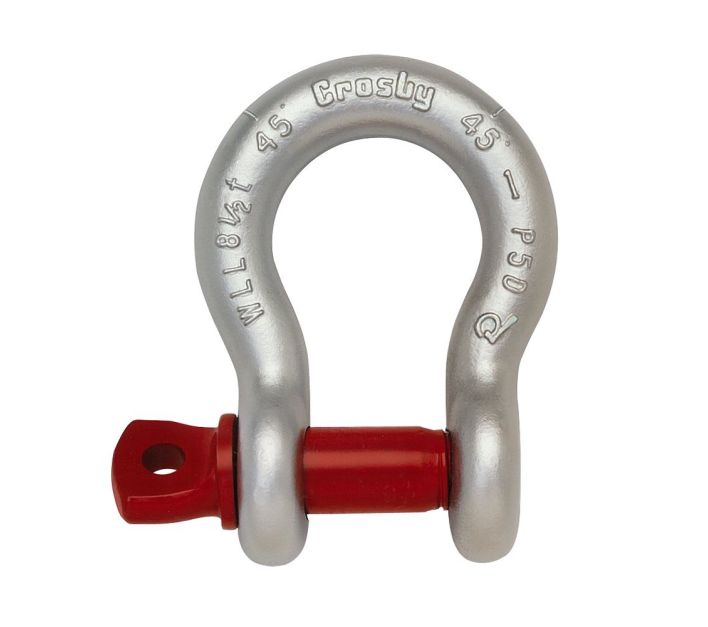

- Schäkel mit Schraubbolzen - geschweift - AS 209
- jeder Schäkel mit Angabe der Tragfähigkeit
- feuerverzinkt, dauerfest
- Ausführung ab 25 t mit RFID-Chips
- Schäkel sind gehärtet, angelassen und erfüllen die DNV-Anforderungen bezüglich Kerbschlagzähigkeit (42 Joule bei -20°C)
- Ausführungen von 0,5 - 25 t entsprechen EN 13889:2009
- Schäkel können mit Abnahmeprüfung und Zertifikaten nach verschiedenen Normen und/oder Zertifizierungsinstituten geliefert werden z.B. ABS, DNV, Lloyds (Kosten auf Anfrage)
- Schäkel erfüllen und übertreffen alle Anforderungen der Norm ASME B30.26, einschließlich Kennzeichnung, Duktilität, Sicherheitsfaktor, Prüflast und Temperatur
- darüber hinaus weitere kritische Leistungsanforderungen, die in dieser Norm nicht enthalten sind, z.B. Dauerfestigkeit, Kerbschlagzähigkeit und Rückverfolgbarkeit der Werkstoffcharge
- Typzulassung und Zertifizierung nach ABS 2006 Steel Vessel Rules 1-1-17.7 (Bestimmung für Stahlschiffe) und ABS Guide for Certification of Cranes (ABS-Richtlinie für die Zertifizierung von Kränen)

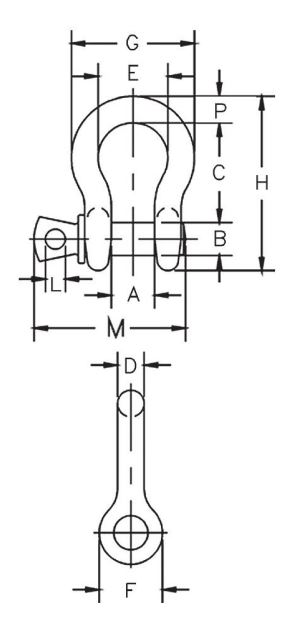

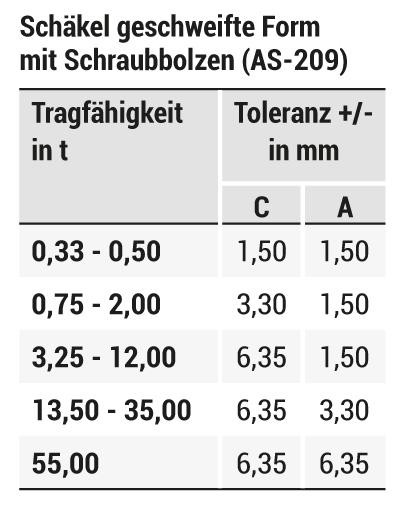

| Name |
Tragfähigkeit in t |
A in mm |
B in mm |
C in mm |
D in mm |
E in mm |
F in mm |
G in mm |
H in mm |
L in mm |
M in mm |
P in mm |
Gewicht pro Stück in kg |
| Schäkel - geschweift - AS 209 |
0,33 |
9,65 |
6,35 |
22,4 |
4,85 |
15,2 |
14,2 |
24,9 |
37,3 |
4,1 |
29 |
4,8 |
0,03 |
| Schäkel - geschweift - AS 209 |
0,5 |
11,9 |
7,85 |
28,7 |
6,35 |
19,8 |
15,7 |
32,5 |
46,7 |
4,8 |
36,3 |
6,4 |
0,05 |
| Schäkel - geschweift - AS 209 |
0,75 |
13,5 |
9,65 |
30,7 |
7,85 |
21,3 |
19,1 |
37,1 |
53,1 |
5,6 |
43,4 |
7,9 |
0,09 |
| Schäkel - geschweift - AS 209 |
1 |
16,8 |
11,2 |
36,8 |
9,65 |
26,2 |
23,4 |
45,5 |
63,5 |
6,4 |
52,3 |
9,7 |
0,14 |
| Schäkel - geschweift - AS 209 |
1,5 |
19,1 |
12,7 |
42,9 |
11,2 |
29,5 |
26,9 |
51,8 |
73,9 |
7,9 |
60,2 |
11,2 |
0,17 |
| Schäkel - geschweift - AS 209 |
2 |
20,6 |
15,7 |
47,8 |
12,7 |
33,3 |
30 |
58,7 |
83,3 |
9,7 |
68,3 |
12,7 |
0,33 |
| Schäkel - geschweift - AS 209 |
3,25 |
26,9 |
19,1 |
60,5 |
15,7 |
42,9 |
38,1 |
74,4 |
106 |
11,2 |
84,8 |
17,5 |
0,62 |
| Schäkel - geschweift - AS 209 |
4,75 |
31,8 |
22,4 |
71,4 |
19,1 |
50,8 |
46 |
88,9 |
126 |
12,7 |
101 |
20,6 |
1,07 |
| Schäkel - geschweift - AS 209 |
6,5 |
36,6 |
25,4 |
84,1 |
22,4 |
57,9 |
53,3 |
103 |
148 |
12,7 |
114 |
24,6 |
1,64 |
| Schäkel - geschweift - AS 209 |
8,5 |
42,9 |
28,4 |
95,5 |
25,4 |
68,3 |
60,5 |
119 |
167 |
14,2 |
130 |
26,9 |
2,28 |
| Schäkel - geschweift - AS 209 |
9,5 |
46 |
31,8 |
108 |
29,5 |
73,9 |
68,1 |
131 |
190 |
16 |
152 |
31,8 |
3,36 |
| Schäkel - geschweift - AS 209 |
12 |
51,6 |
35,1 |
119 |
32,8 |
82,8 |
76,2 |
146 |
210 |
17,5 |
165 |
35,1 |
4,31 |
| Schäkel - geschweift - AS 209 |
13,5 |
57,2 |
38,9 |
133 |
36,1 |
91,9 |
84,1 |
162 |
233 |
19,1 |
176 |
38,1 |
6,14 |
| Schäkel - geschweift - AS 209 |
17 |
60,5 |
41,4 |
146 |
38,9 |
98,6 |
91,9 |
176 |
254 |
20,6 |
189 |
41,1 |
7,8 |
| Schäkel - geschweift - AS 209 |
25 |
73,2 |
50,8 |
178 |
46,7 |
127 |
106 |
225 |
313 |
25,4 |
233 |
57,2 |
12,6 |
| Schäkel - geschweift - AS 209 |
35 |
82,6 |
57,2 |
197 |
52,8 |
146 |
122 |
258 |
347 |
28,7 |
263 |
61 |
20,4 |
| Schäkel - geschweift - AS 209 |
55 |
105 |
69,9 |
267 |
69,1 |
184 |
148 |
324 |
455 |
35,1 |
335 |
79,5 |
38,9 |
