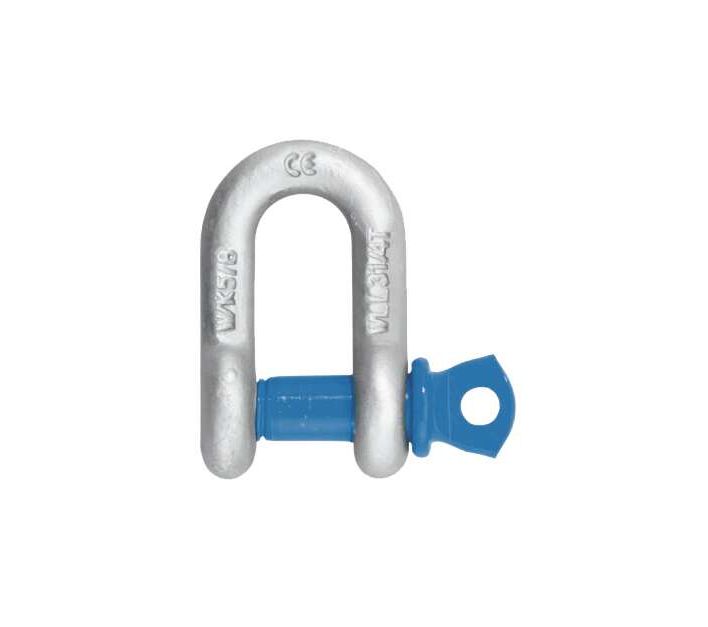

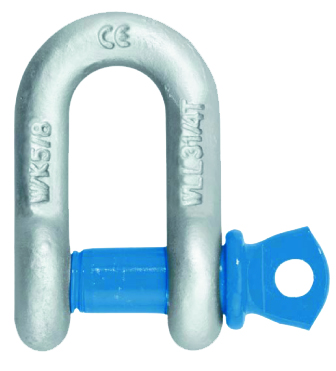

| Artikelnummer | 107150-100000 |
|---|---|
| Bezeichnung | Tragfähigkeit: 0,33 t - 55,0 t |
Schäkel bis 85 t in gleicher Ausführung für extreme Klimaverhältnisse von -40°C bis + 204°C!
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

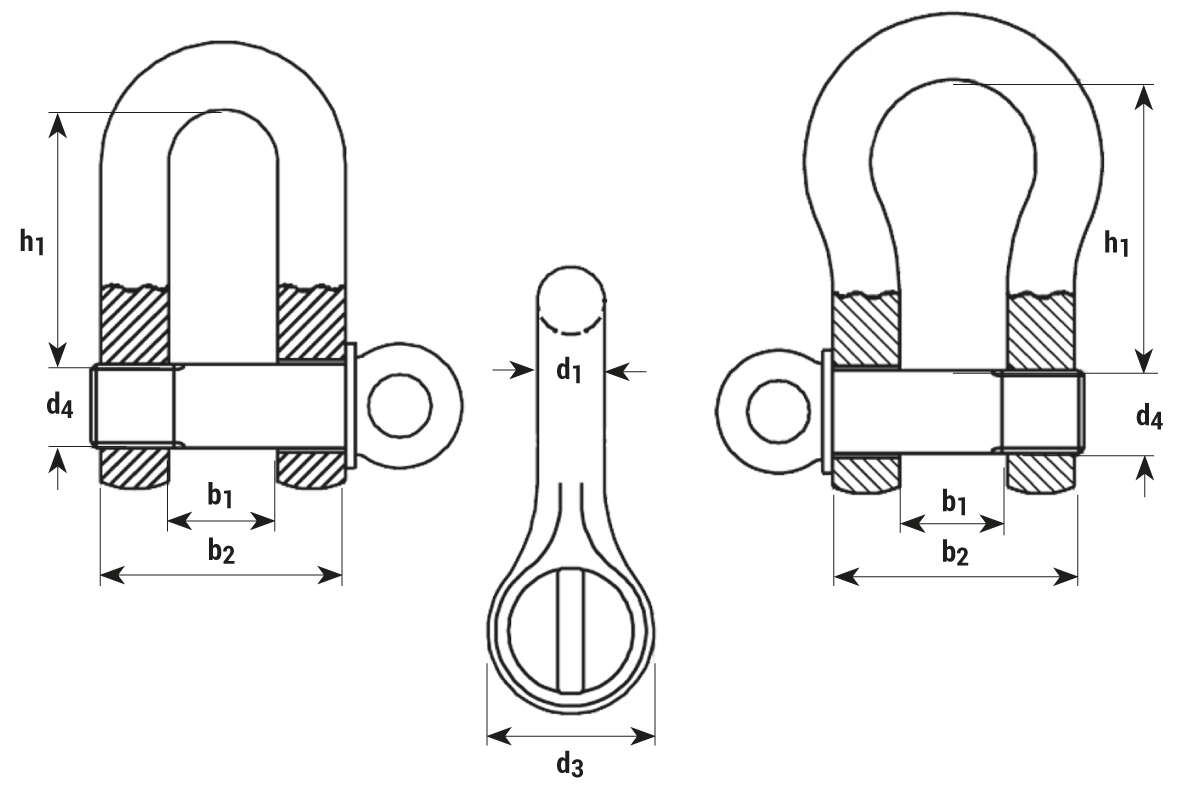

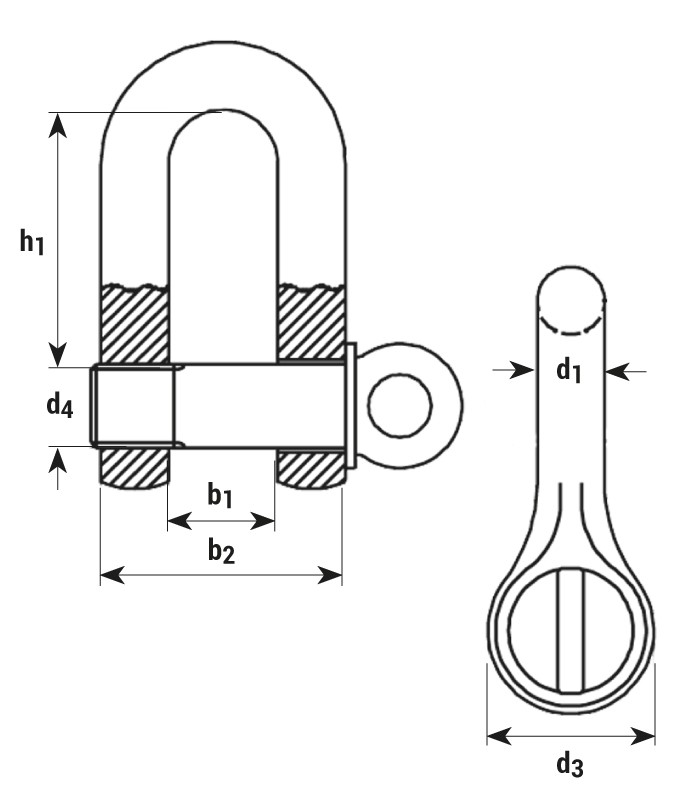

| Name | Nenngröße in Zoll | Tragfähigkeit in t | b1 in mm | b2 in mm | d1* in mm | d3* in mm | d4 in mm | h1* in mm | Gewicht pro 100 Stück in kg |
|---|---|---|---|---|---|---|---|---|---|
| Schäkel - hochfest - gerade Form HA1 | 3/16 | 0,33 | 10 | 20 | 5 | 16/14 | 6 | 19/19 | 2 |
| Schäkel - hochfest - gerade Form HA1 | 1/4 | 0,5 | 12 | 26 | 6 | 17 | 8 | 22/28 | 6 |
| Schäkel - hochfest - gerade Form HA1 | 5/16 | 0,75 | 13 | 29 | 8 | 21 | 10 | 26/31 | 8 |
| Schäkel - hochfest - gerade Form HA1 | 3/8 | 1 | 16 | 36 | 9/10 | 26 | 11 | 31/36 | 13 |
| Schäkel - hochfest - gerade Form HA1 | 7/16 | 1,5 | 18 | 40 | 11 | 28 | 13 | 36/42 | 19 |
| Schäkel - hochfest - gerade Form HA1 | 1/2 | 2 | 21 | 47 | 13 | 30 | 16 | 41/48 | 31 |
| Schäkel - hochfest - gerade Form HA1 | 5/8 | 3,25 | 27 | 59 | 16 | 42 | 19 | 51/60 | 55 |
| Schäkel - hochfest - gerade Form HA1 | 3/4 | 4,75 | 32 | 70 | 19 | 48 | 22 | 59/71 | 96 |
| Schäkel - hochfest - gerade Form HA1 | 7/8 | 6,5 | 36 | 80 | 22 | 57 | 25 | 71/83 | 140 |
| Schäkel - hochfest - gerade Form HA1 | 1 | 8,5 | 43 | 93 | 25 | 62 | 28 | 81/95 | 203 |
| Schäkel - hochfest - gerade Form HA1 | 1 1/8 | 9,5 | 46 | 104 | 28/29 | 69 | 32 | 90/108 | 297 |
| Schäkel - hochfest - gerade Form HA1 | 1 1/4 | 12 | 51 | 116 | 32 | 78 | 35 | 94/115 | 401 |
| Schäkel - hochfest - gerade Form HA1 | 1 3/8 | 13,5 | 57 | 127 | 35 | 84/86 | 38 | 113/133 | 540 |
| Schäkel - hochfest - gerade Form HA1 | 1 1/2 | 17 | 60 | 136 | 38 | 94 | 42 | 124/146 | 729 |
| Schäkel - hochfest - gerade Form HA1 | 1 3/4 | 25 | 73 | 161 | 44 | 112 | 50 | 146/178 | 1125 |
| Schäkel - hochfest - gerade Form HA1 | 2 | 35 | 83 | 185 | 51 | 127 | 57 | 171/197 | 1620 |
| Schäkel - hochfest - gerade Form HA1 | 2 1/4 | 42,5 | 95 | a.A. | a.A. | a.A. | 65 | 190/220 | 2420 |
| Schäkel - hochfest - gerade Form HA1 | 2 1/2 | 55 | 105 | 232 | 632 | 152 | 70 | 203/260 | 3780 |
| Name | Artikelnr. | Tragfähigkeit in t | Nenngröße in Zoll | Downloads | Angebot anfordern |
|---|---|---|---|---|---|
| Schäkel - hochfest - gerade Form HA1 | 107150-100033 | 0,33 | 3/16 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100050 | 0,5 | 1/4 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100075 | 0,75 | 5/16 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100100 | 1 | 3/8 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100150 | 1,5 | 7/16 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100200 | 2 | 1/2 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100325 | 3,25 | 5/8 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100475 | 4,75 | 3/4 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100650 | 6,5 | 7/8 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100850 | 8,5 | 1 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-100950 | 9,5 | 1 1/8 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-101200 | 12 | 1 1/4 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-101350 | 13,5 | 1 3/8 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-101700 | 17 | 1 1/2 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-102500 | 25 | 1 3/4 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-103600 | 35 | 2 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-104250 | 42,5 | 2 1/4 |
|
|
| Schäkel - hochfest - gerade Form HA1 | 107150-105500 | 55 | 2 1/2 |
|
