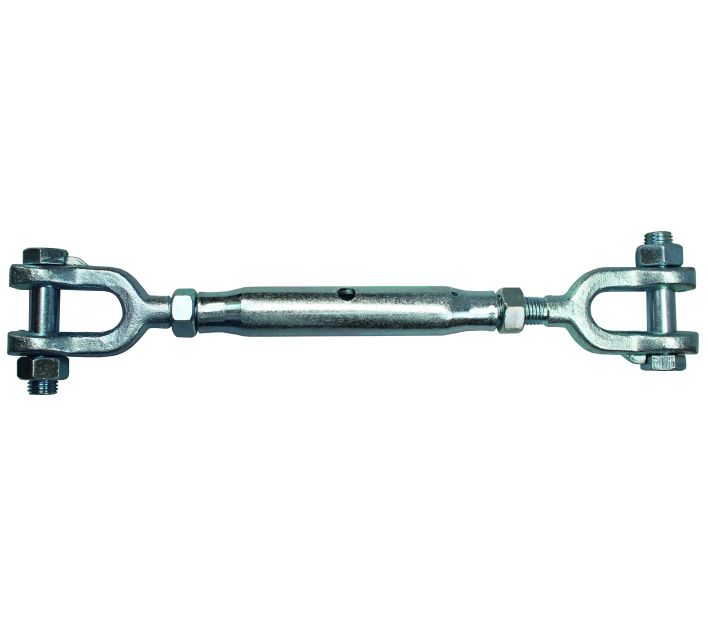

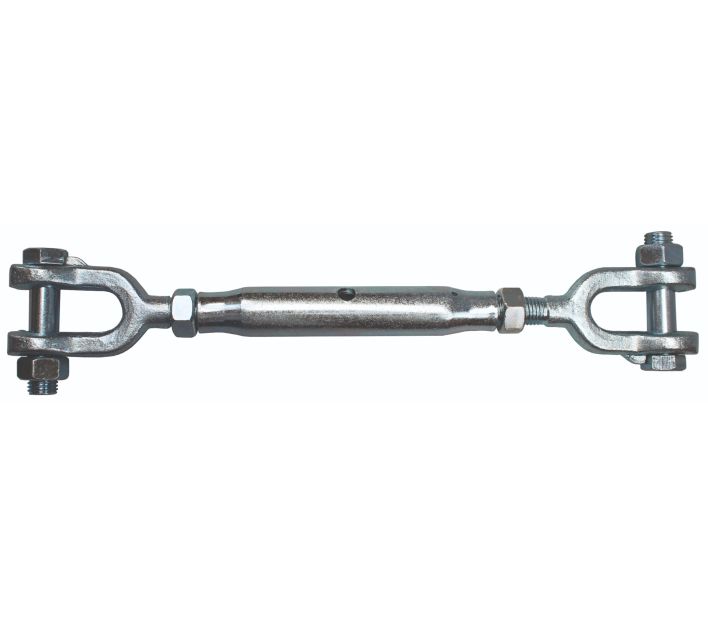

Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel

Artikelnummer	107145-110000
Bezeichnung	Tragfähigkeit: 0,25 t - 8,0 t

Wählen Sie Ihre Produktvariante

WLL in t

d1 Gewinde

Verstellbereich min. -max.

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

weitere Produktvarianten: mit Ausdrehungssicherung

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Ausführung: galvanisch verzinkt - Sechskantschraube nach DIN 601 und Mutter nach DIN 934 mit Kontermutter - Werkstoff: Stahl S355JR (ehem. St52) oder Stahl mit gleichwertigen Eigenschaften

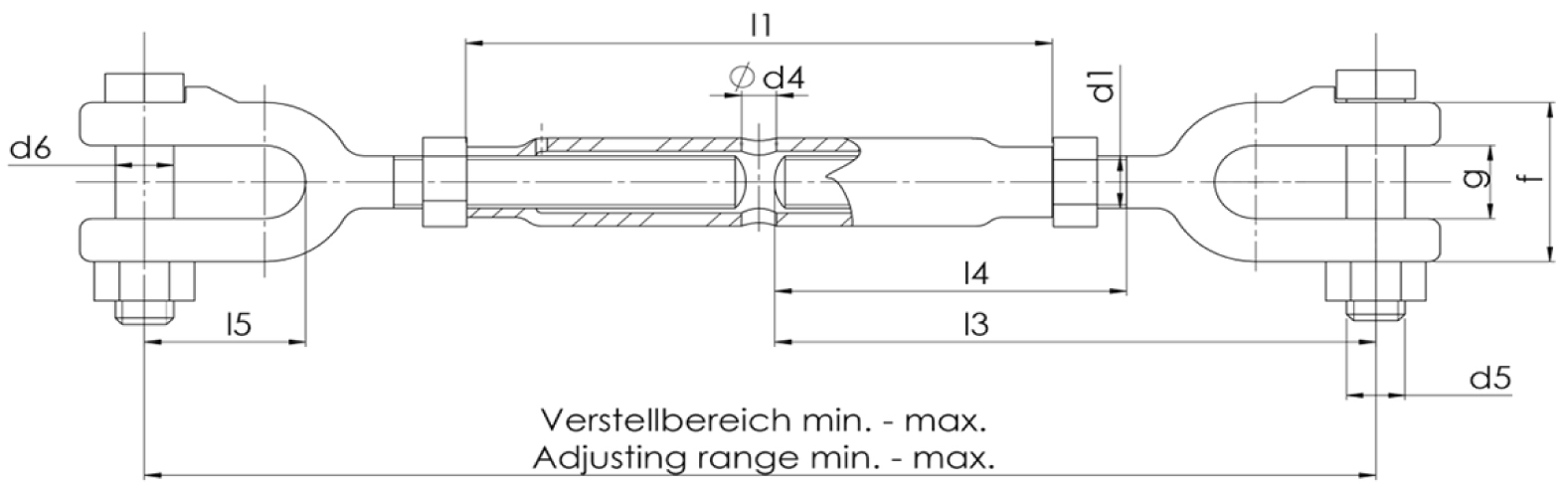

Name	WLL in t	d1 Gewinde	Verstellbereich min. -max.	Bruchkraft BF min. kn	d4 in mm	d5 in mm	d6 in mm	f in mm	g in mm	l1 in mm	l3 in mm	l4 in mm	l5 in mm	Spannweg	Gewicht pro 100 Stück in kg
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	0,25	M8	186-281	10	8	M6x35	6	25	8	110	93	65	19	95	26
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	0,3	M10	226-331	12	8	M8x40	8	29	10	125	113	75	25	105	45
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	0,6	M12	280-381	24	10	M10x50	10	35	14	125	140	95	25	101	66
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	1,5	M16	350-490	70	10	M16x63	16	46	20	170	175	105	42	140	158
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	3	M20	410-570	135	12	M20x85	20	61	28	200	205	120	55	160	302
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	5,5	M24	510-717	250	12	M24x98	24	71	33	255	255	150	65	207	509
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	8	M30	600-805	360	16	M30x127	30	95	44	255	300	175	90	205	982

Varianten

Name	Artikelnr.	WLL in t	d1 Gewinde	Verstellbereich min. -max.	Angebot anfordern
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	107145-110800	0,25	M8	186-281	Menge
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	107145-111000	0,3	M10	226-331	Menge
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	107145-111200	0,6	M12	280-381	Menge
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	107145-111600	1,5	M16	350-490	Menge
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	107145-112000	3	M20	410-570	Menge
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	107145-112400	5,5	M24	510-717	Menge
Spannschlösser/Wantenspanner DIN 1478 Gabel/Gabel	107145-113000	8	M30	600-805	Menge
