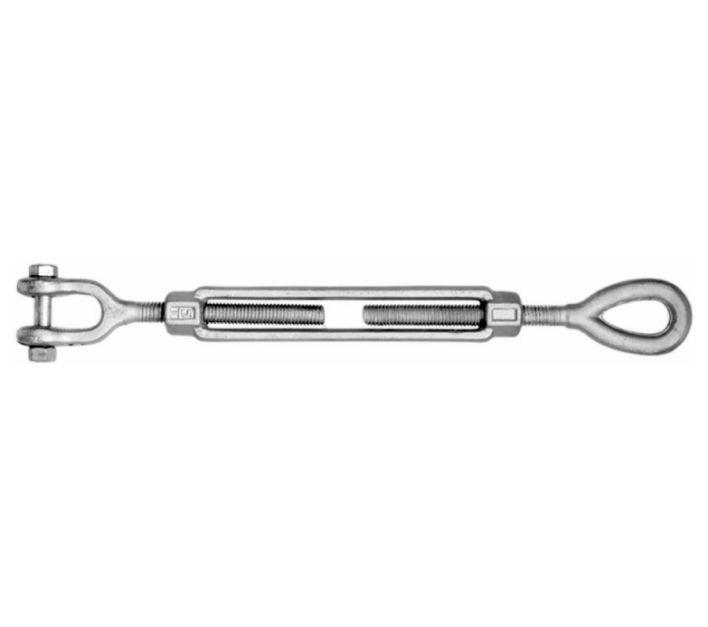

Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse

Artikelnummer	107143-200000
Bezeichnung	Tragfähigkeit: 0,54 t - 16,78 t

Wählen Sie Ihre Produktvariante

WLL in t

Nenngröße in Zoll

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

Bei der Nutzung dieser Spannschrauben ist zu gewährleisten, dass die Kräfte gerade in Richtung der Gewindeachse eingeleitet werden.

weitere Produktvarianten:

- Ausführungen Haken/Öse und Haken/Haken

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- mit besonders langem Spannweg - ähnlich ASTM F1145, vormals FF-T-791 - Ausführung: rechts und links Kontermutter - Werkstoff: Vergütungsstahl - geschmiedet und feuerverzinkt

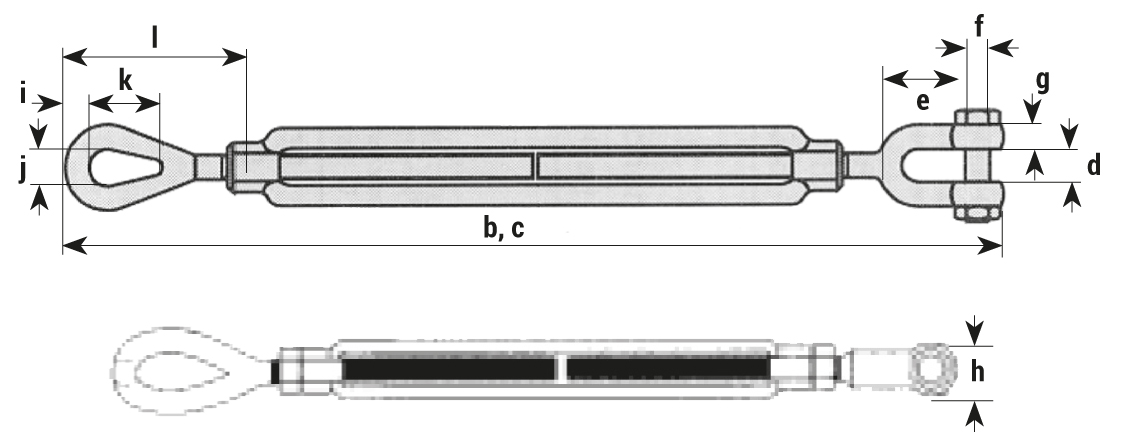

Name	Nenngröße in Zoll	WLL in t	b in mm	c in mm	d in mm	e in mm	f in mm	g in mm	h in mm	i in mm	j in mm	k in mm	l in mm	Gewicht pro Stück in kg
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	3/8 x 6	0,54	302	416	13	22	8	8	21	9	13	28	65	0,34
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1/2 x 6	1	338	452	16	26	9,5	10	25	12	18	36	80	0,69
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1/2 x 9	1	414	585	16	26	9,5	10	25	12	18	36	80	0,78
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1/2 x 12	1	490	719	16	26	9,5	10	25	12	18	36	80	0,93
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	5/8 x 6	1,59	394	508	18	33	13	13	33	14	21	43	98	1,07
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	5/8 x 9	1,59	470	641	18	33	13	13	33	14	21	43	98	1,39
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	5/8 x 12	1,59	546	775	18	33	13	13	33	14	21	43	98	1,71
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	3/4 x 6	2,36	432	546	23	38	15,5	16	41	17	25	53	113	1,76
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	3/4 x 9	2,36	508	679	23	38	15,5	16	41	17	25	53	113	1,95
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	3/4 x 12	2,36	584	813	23	38	15,5	16	41	17	25	53	113	2,43
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	3/4 x 18	2,36	737	1080	23	38	15,5	16	41	17	25	53	113	2,98
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	7/8 x 12	3,27	625	854	27	44	19	18	48	20	31	59	118	3,52
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	7/8 x 18	3,27	778	1121	27	44	19	18	48	20	31	59	118	4,19
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 x 12	4,54	676	905	30	52	22	20	54	22	36	74	155	5,08
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 x 18	4,54	829	1172	30	52	22	20	54	22	36	74	155	6,03
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 1/4 x 12	6,9	760	989	44	73	29	25	67	29	45	88	197	8,8
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 1/4 x 18	6,9	912	1255	44	73	29	25	67	29	45	88	197	11
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 1/4 x 24	6,9	-	-	44	73	29	25	67	-	-	-	-	-
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 1/2 x 12	9,71	823	1052	52	70	35	27	80	-	-	-	-	-
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 1/2 x 18	9,71	-	-	52	70	35	27	80	-	-	-	-	-
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 1/2 x 24	9,71	-	-	52	70	35	27	80	-	-	-	-	-
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 3/4 x 18	12,7	1060	1403	59	85	41	33	90	-	-	-	-	-
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	1 3/4 x 24	12,7	-	-	59	85	41	33	90	-	-	-	-	-
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	2 x 24	16,78	-	-	64	93	51	39	108	-	-	-	-	-

Varianten

Name	Artikelnr.	WLL in t	Nenngröße in Zoll	Angebot anfordern
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-203806	0,54	3/8 x 6	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-201206	1	1/2 x 6	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-201209	1	1/2 x 9	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-201212	1	1/2 x 12	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-205806	1,59	5/8 x 6	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-205809	1,59	5/8 x 9	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-205812	1,59	5/8 x 12	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-203406	2,36	3/4 x 6	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-203409	2,36	3/4 x 9	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-203412	2,36	3/4 x 12	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-203418	2,36	3/4 x 18	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-207812	3,27	7/8 x 12	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-207818	3,27	7/8 x 18	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-210012	4,54	1 x 12	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-210018	4,54	1 x 18	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-211412	6,9	1 1/4 x 12	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-211418	6,9	1 1/4 x 18	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-211424	6,9	1 1/4 x 24	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-211212	9,71	1 1/2 x 12	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-211218	9,71	1 1/2 x 18	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-211224	9,71	1 1/2 x 24	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-213418	12,7	1 3/4 x 18	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-213424	12,7	1 3/4 x 24	Menge
Spannschrauben - nach US-Norm - Typ 2 mit Gabel und Öse	107143-220024	16,78	2 x 24	Menge
