    STAHL-CraneSystems-STF mit Aufhängeöse

    Artikelnummer 502140-000000
    Bezeichnung Tragfähigkeit: 250 kg - 6300 kg
    Betriebsanleitung
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    Bei Sonderkonstruktionen und Sonderhöhen wenden Sie sich bitte an unsere Ansprechpartner der Hebezeugabteilung.

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

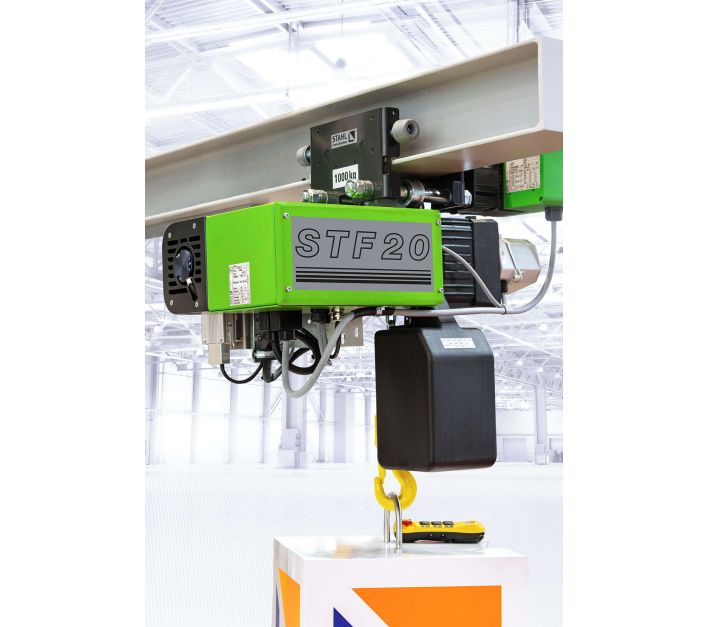

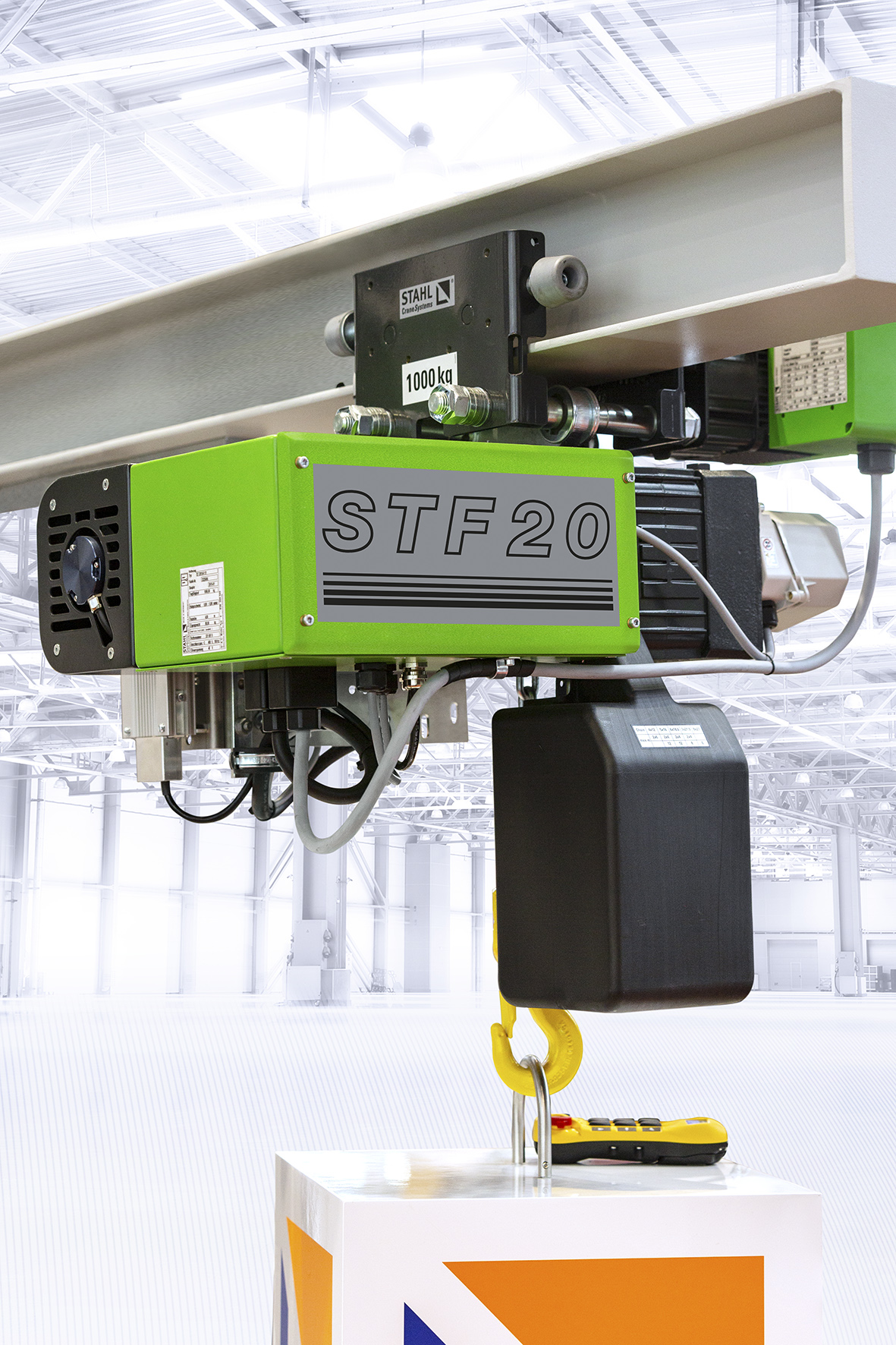

    main product photo
    Die Kettenzug-Variante STF ist standardmäßig mit Frequenzumrichtern von Magnetek ausgestattet. Dadurch wird präzises, stufenloses Heben und Fahren mit zuverlässiger Rückmeldung gewährleistet. Für den Einsatz unter besonderen Bedingungen sind verschiedene Sonderausführungen lieferbar. Zwei Bauweisen optimieren auf Wunsch die nutzbare Hakenhöhe aller Kettenzugtypen. Die Bauhöhe der Kurzen Katze und der Superkurzen Katze ist 33 % beziehungsweise über 60 % reduziert. Ein Frequenzumrichter ist vorteilhaft - Wenn noch größere Umschlagleistungen gefordert werden. Das zeitraubende und außerdem gefährliche Lastpendeln wird stark reduziert und Korrekturschaltungen (Tippbetrieb) minimiert - Wenn ruckfreies Anfahren und sicheres Positionieren notwendig sind - Wenn eine sehr kleine Feinhubgeschwindigkeit gefordert wird - Wenn eine Reduzierung der dynamischen Belastung gewünscht wird. Dies bedeutet z.B. noch längere Lebensdauer für Hubmotor und Hubgetriebe
    Name Typ Hubgeschwindigkeit Strangzahl Triebwerksgruppe/FEM-Einstufung Traglast in kg Bedienung Befestigung Einschaltdauer Frequenz Länge der Steuerleitung in m Phasen/Spannung Standardhubhöhe in m Steuerung
    STF1002-16 - Aufhängeöse STF1002-16 16 m/min 1 M6 250 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1002-25 - Aufhängeöse STF1002-25 25 m/min 1 M6 250 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1003-8 - Aufhängeöse STF1003-8 8 m/min 1 M6 320 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1003-12 - Aufhängeöse STF1003-12 12 m/min 1 M6 320 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1002-8 - Aufhängeöse STF1002-8 4 m/min 2 M7 500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1005-8 - Aufhängeöse STF1005-8 8 m/min 1 M4 500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1005-12 - Aufhängeöse STF1005-12 12 m/min 1 M4 500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2005-16 - Aufhängeöse STF2005-16 16 m/min 1 M7 500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1003-8 - Aufhängeöse STF1003-8 4 m/min 2 M6 630 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2006-12 - Aufhängeöse STF2006-12 12 m/min 1 M6 630 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1004-8 - Aufhängeöse STF1004-8 4 m/min 2 M5 800 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2008-8 - Aufhängeöse STF2008-8 8 m/min 1 M6 800 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2008-12 - Aufhängeöse STF2008-12 12 m/min 1 M5 800 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1005-8 - Aufhängeöse STF1005-8 4 m/min 2 M4 1000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1005-12 - Aufhängeöse STF1005-12 6 m/min 2 M4 1000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2005-12 - Aufhängeöse STF2005-12 6 m/min 2 M7 1000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2010-8 - Aufhängeöse STF2010-8 8 m/min 1 M5 1000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2010-12 - Aufhängeöse STF2010-12 12 m/min 1 M4 1000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3210-8 - Aufhängeöse STF3210-8 8 m/min 1 M7 1000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3210-16 - Aufhängeöse STF3210-16 16 m/min 1 M7 1000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2006-12 - Aufhängeöse STF2006-12 6 m/min 2 M6 1250 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3012-8 - Aufhängeöse STF3012-8 8 m/min 1 M4 1250 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3212-8 - Aufhängeöse STF3212-8 8 m/min 1 M7 1250 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3212-16 - Aufhängeöse STF3212-16 16 m/min 1 M6 1250 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2008-8 - Aufhängeöse STF2008-8 4 m/min 2 M6 1600 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2008-16 - Aufhängeöse STF2008-16 8 m/min 2 M5 1600 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3016-8 - Aufhängeöse STF3016-8 8 m/min 1 M3 1600 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3216-8 - Aufhängeöse STF3216-8 8 m/min 1 M6 1600 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3216-12 - Aufhängeöse STF3216-12 12 m/min 1 M5 1600 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5016-8 - Aufhängeöse STF5016-8 8 m/min 1 M6 1600 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2010-8 - Aufhängeöse STF2010-8 4 m/min 2 M5 2000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2010-12 - Aufhängeöse STF2010-12 6 m/min 2 M4 2000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3210-8 - Aufhängeöse STF3210-8 4 m/min 2 M7 2000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3210-12 - Aufhängeöse STF3210-12 6 m/min 2 M7 2000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5020-6 - Aufhängeöse STF5020-6 6 m/min 1 M5 2000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5020-8 - Aufhängeöse STF5020-8 8 m/min 1 M5 2000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3012-8 - Aufhängeöse STF3012-8 4 m/min 2 M4 2500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3212-8 - Aufhängeöse STF3212-8 4 m/min 2 M7 2500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3212-12 - Aufhängeöse STF3212-12 6 m/min 2 M6 2500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5025-6 - Aufhängeöse STF5025-6 6 m/min 1 M4 2500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5025-8 - Aufhängeöse STF5025-8 8 m/min 1 M4 2500 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3016-8 - Aufhängeöse STF3016-8 4 m/min 2 M3 3200 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3216-8 - Aufhängeöse STF3216-8 4 m/min 2 M6 3200 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3216-12 - Aufhängeöse STF3216-12 6 m/min 2 M5 3200 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5016-8 - Aufhängeöse STF5016-8 4 m/min 2 M6 3200 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF6032-6 - Aufhängeöse STF6032-6 6 m/min 1 M3 3200 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5020-6 - Aufhängeöse STF5020-6 3 m/min 2 M5 4000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5020-8 - Aufhängeöse STF5020-8 4 m/min 2 M5 4000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5025-6 - Aufhängeöse STF5025-6 3 m/min 2 M4 5000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5025-8 - Aufhängeöse STF5025-8 4 m/min 2 M4 5000 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF6032-6 - Aufhängeöse STF6032-6 3 m/min 2 M3 6300 Hängetaster mit NOT-Halt Aufhängeöse 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    Varianten
    Name Artikelnr. Traglast in kg Hubgeschwindigkeit Strangzahl Triebwerksgruppe/FEM-Einstufung Typ Downloads Angebot anfordern
    STF1002-16 - Aufhängeöse 502140-100000 250 16 m/min 1 M6 STF1002-16
    STF1002-25 - Aufhängeöse 502140-110000 250 25 m/min 1 M6 STF1002-25
    STF1003-8 - Aufhängeöse 502140-120000 320 8 m/min 1 M6 STF1003-8
    STF1003-12 - Aufhängeöse 502140-130000 320 12 m/min 1 M6 STF1003-12
    STF1002-8 - Aufhängeöse 502140-140000 500 4 m/min 2 M7 STF1002-8
    STF1005-8 - Aufhängeöse 502140-150000 500 8 m/min 1 M4 STF1005-8
    STF1005-12 - Aufhängeöse 502140-160000 500 12 m/min 1 M4 STF1005-12
    STF2005-16 - Aufhängeöse 502140-170000 500 16 m/min 1 M7 STF2005-16
    STF1003-8 - Aufhängeöse 502140-180000 630 4 m/min 2 M6 STF1003-8
    STF2006-12 - Aufhängeöse 502140-190000 630 12 m/min 1 M6 STF2006-12
    STF1004-8 - Aufhängeöse 502140-200000 800 4 m/min 2 M5 STF1004-8
    STF2008-8 - Aufhängeöse 502140-210000 800 8 m/min 1 M6 STF2008-8
    STF2008-12 - Aufhängeöse 502140-220000 800 12 m/min 1 M5 STF2008-12
    STF1005-8 - Aufhängeöse 502140-230000 1000 4 m/min 2 M4 STF1005-8
    STF1005-12 - Aufhängeöse 502140-240000 1000 6 m/min 2 M4 STF1005-12
    STF2005-12 - Aufhängeöse 502140-250000 1000 6 m/min 2 M7 STF2005-12
    STF2010-8 - Aufhängeöse 502140-260000 1000 8 m/min 1 M5 STF2010-8
    STF2010-12 - Aufhängeöse 502140-270000 1000 12 m/min 1 M4 STF2010-12
    STF3210-8 - Aufhängeöse 502140-280000 1000 8 m/min 1 M7 STF3210-8
    STF3210-16 - Aufhängeöse 502140-290000 1000 16 m/min 1 M7 STF3210-16
    STF2006-12 - Aufhängeöse 502140-300000 1250 6 m/min 2 M6 STF2006-12
    STF3012-8 - Aufhängeöse 502140-310000 1250 8 m/min 1 M4 STF3012-8
    STF3212-8 - Aufhängeöse 502140-320000 1250 8 m/min 1 M7 STF3212-8
    STF3212-16 - Aufhängeöse 502140-330000 1250 16 m/min 1 M6 STF3212-16
    STF2008-8 - Aufhängeöse 502140-340000 1600 4 m/min 2 M6 STF2008-8
    STF2008-16 - Aufhängeöse 502140-350000 1600 8 m/min 2 M5 STF2008-16
    STF3016-8 - Aufhängeöse 502140-360000 1600 8 m/min 1 M3 STF3016-8
    STF3216-8 - Aufhängeöse 502140-370000 1600 8 m/min 1 M6 STF3216-8
    STF3216-12 - Aufhängeöse 502140-380000 1600 12 m/min 1 M5 STF3216-12
    STF5016-8 - Aufhängeöse 502140-390000 1600 8 m/min 1 M6 STF5016-8
    STF2010-8 - Aufhängeöse 502140-400000 2000 4 m/min 2 M5 STF2010-8
    STF2010-12 - Aufhängeöse 502140-410000 2000 6 m/min 2 M4 STF2010-12
    STF3210-8 - Aufhängeöse 502140-420000 2000 4 m/min 2 M7 STF3210-8
    STF3210-12 - Aufhängeöse 502140-430000 2000 6 m/min 2 M7 STF3210-12
    STF5020-6 - Aufhängeöse 502140-440000 2000 6 m/min 1 M5 STF5020-6
    STF5020-8 - Aufhängeöse 502140-450000 2000 8 m/min 1 M5 STF5020-8
    STF3012-8 - Aufhängeöse 502140-460000 2500 4 m/min 2 M4 STF3012-8
    STF3212-8 - Aufhängeöse 502140-470000 2500 4 m/min 2 M7 STF3212-8
    STF3212-12 - Aufhängeöse 502140-480000 2500 6 m/min 2 M6 STF3212-12
    STF5025-6 - Aufhängeöse 502140-490000 2500 6 m/min 1 M4 STF5025-6
    STF5025-8 - Aufhängeöse 502140-500000 2500 8 m/min 1 M4 STF5025-8
    STF3016-8 - Aufhängeöse 502140-510000 3200 4 m/min 2 M3 STF3016-8
    STF3216-8 - Aufhängeöse 502140-520000 3200 4 m/min 2 M6 STF3216-8
    STF3216-12 - Aufhängeöse 502140-530000 3200 6 m/min 2 M5 STF3216-12
    STF5016-8 - Aufhängeöse 502140-540000 3200 4 m/min 2 M6 STF5016-8
    STF6032-6 - Aufhängeöse 502140-550000 3200 6 m/min 1 M3 STF6032-6
    STF5020-6 - Aufhängeöse 502140-560000 4000 3 m/min 2 M5 STF5020-6
    STF5020-8 - Aufhängeöse 502140-570000 4000 4 m/min 2 M5 STF5020-8
    STF5025-6 - Aufhängeöse 502140-580000 5000 3 m/min 2 M4 STF5025-6
    STF5025-8 - Aufhängeöse 502140-590000 5000 4 m/min 2 M4 STF5025-8
    STF6032-6 - Aufhängeöse 502140-600000 6300 3 m/min 2 M3 STF6032-6
