Stirnradflaschenzüge - Modell VS III - 3,0 m Hub - verzinkte Rundstahlkette

Artikelnummer	502105-000000
Bezeichnung	Tragfähigkeit: 0,25 t - 50,0 t

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Tragfähigkeit in kg/Anzahl der Stränge

*optional: gewünschte Mehrmeter zum Standardhub

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Der neu konzipierte Stirnradflaschenzug VSIII ist eine innovative technische Weiterentwicklung des schon seit Jahren bewährten Modell VS. Die verbesserte Handkettenführung sorgt für einen reibungslosen Ablauf der Handkette ohne ein Verkanten oder Verklemmen. Hochwertige Lager in den Seitenplatten, dem Getriebedeckel und im Lastkettenrad, sorgen für einen einwandfreien Rundlauf von Lastkettenrad und Antriebsritzel. Optimierte Handkräfte bieten einfache Handhabung. - durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung, sowie der verstärkte Handraddeckel, sorgen für erhöhte Stabilität - präzise bearbeitete Führungsrollen sorgen für optimalen Ablauf der Lastkette - Kugel- und Nadellager im Getriebe, in den Seitenplatten und Lastkettenrad garantieren Langlebigkeit und Wartungsfreundlichkeit - verzinkte, goldchromatierte Bremsteile und Kettenführungsrollen sorgen für erhöhten Korrosionsschutz - die serienmäßig verzinkte Lastkette bietet zusätzlichen Korrosionsschutz

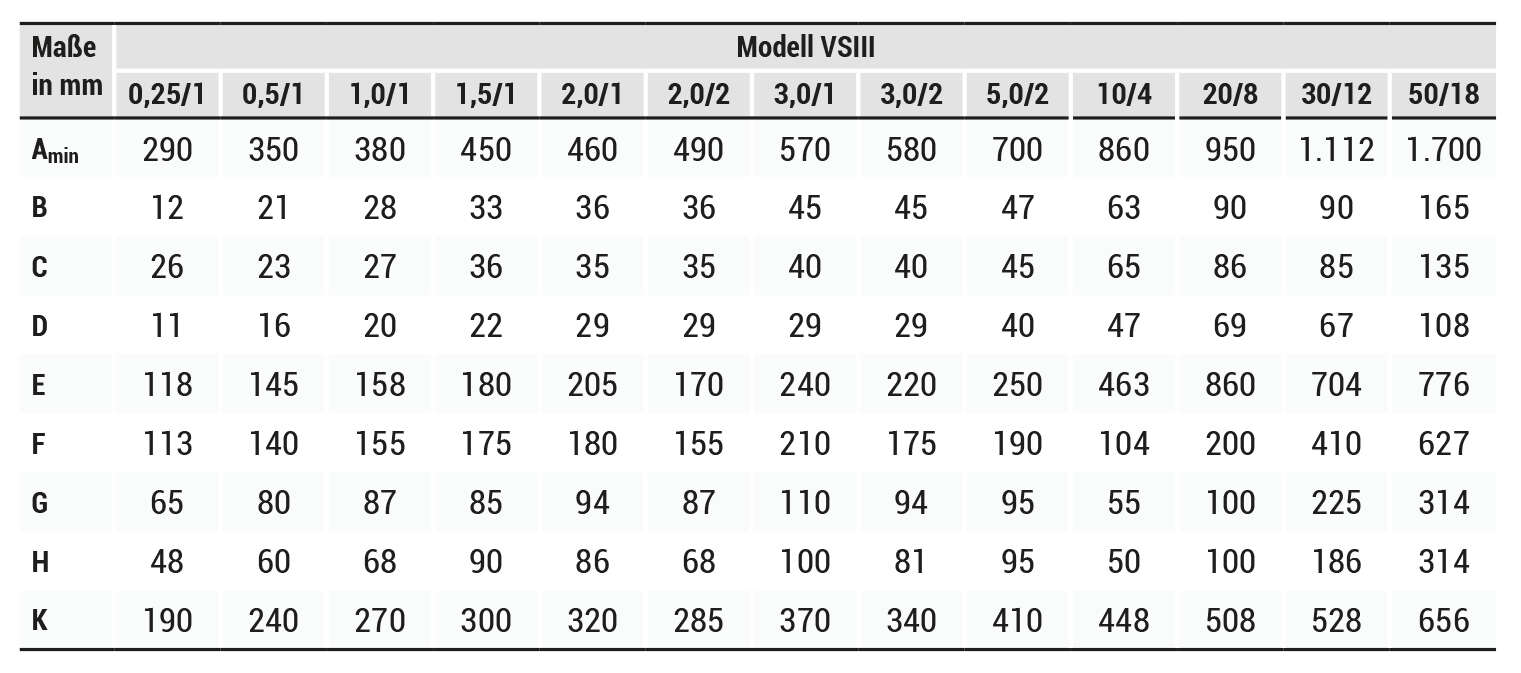

Name	Tragfähigkeit in kg/Anzahl der Stränge	Amin in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	Hub je 1 m Abhaspelung der Handkette in mm	Hubkraft bei Nennlast in daN	K in mm	Kettenabmessungen d x t in mm	Standardhubhöhe in m	Gewicht bei 3,0 m Normalhub in kg

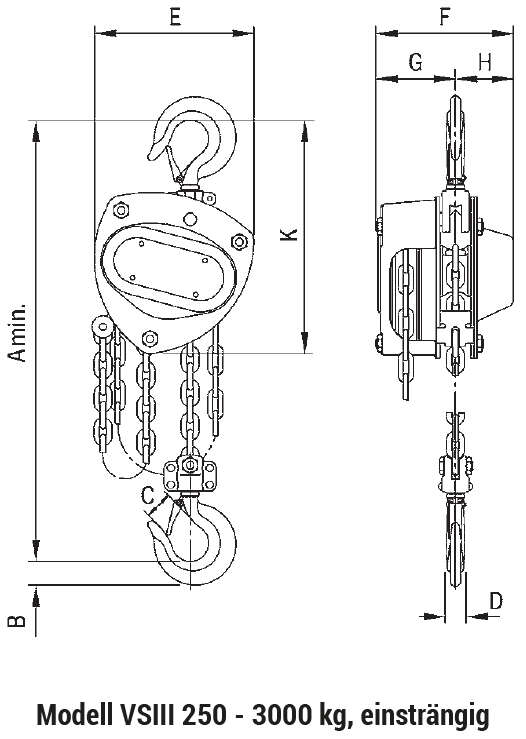

VSIII 0,25/1	250/1	290	12	26	11	118	113	65	48	50	20	190	4 x 12	3	3,9
VSIII 0,5/1	500/1	350	21	23	16	145	140	80	60	26	21	240	5 x 15	3	9
VSIII 1,0/1	1000/1	380	28	27	20	158	155	87	68	24	24	270	6 x 18	3	11,5
VSIII 1,5/1	1500/1	450	33	36	22	180	175	85	90	17	30	300	8 x 24	3	17,5
VSIII 2,0/1	2000/1	460	36	35	29	205	180	94	86	19	32	320	8 x 24	3	19

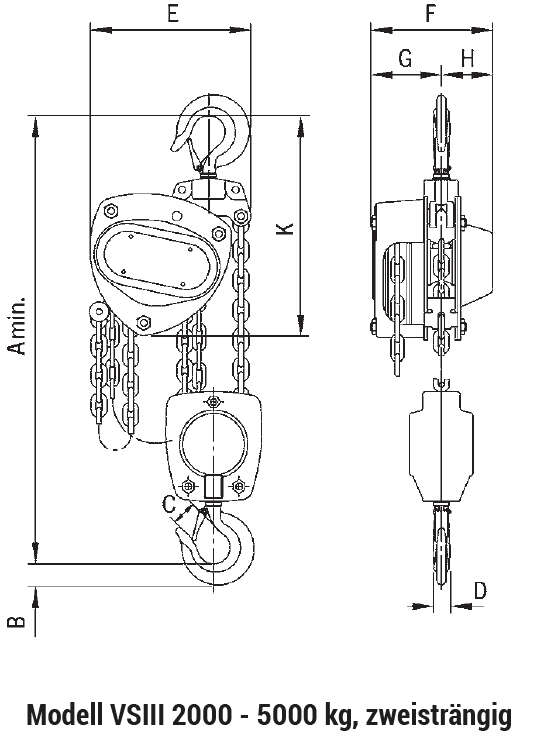

VSIII 2,0/2	2000/2	490	36	35	29	170	155	87	68	15	29	285	6 x 18	3	17,3
VSIII 3,0/1	3000/1	570	45	40	29	240	210	110	100	12	40	370	10 x 30	3	31
VSIII 3,0/2	3000/2	580	45	40	29	220	175	94	81	10	37	340	8 x 24	3	27
VSIII 5,0/2	5000/2	700	47	45	40	250	190	95	95	8	41	410	10 x 30	3	43

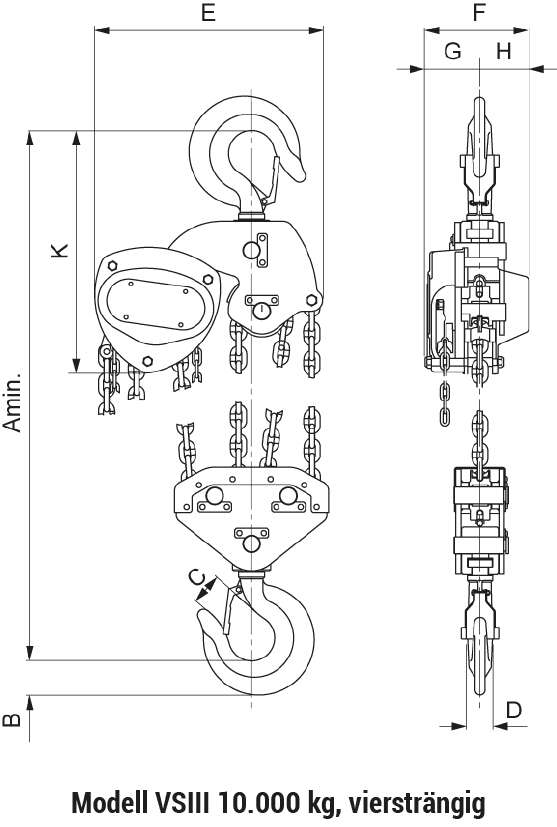

VSIII 10/4	10000/4	860	63	65	47	463	104	55	50	2,84	37	448	10 x 30	3	78,5

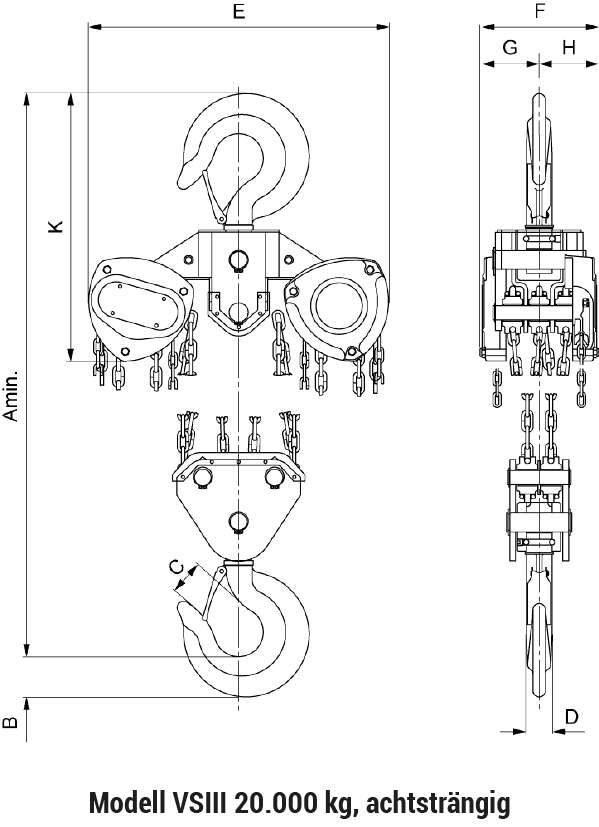

VSIII 20/8	20000/8	950	90	86	69	860	200	100	100	1,42	44,5	508	10 x 30	3	197

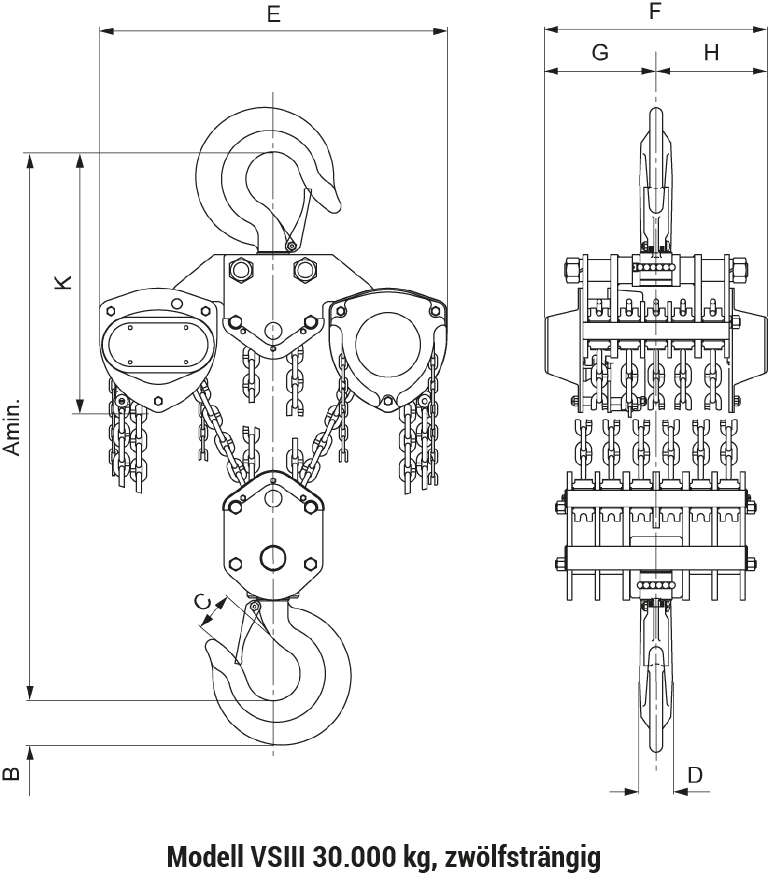

VSIII 30/12	30000/12	1112	90	85	67	704	410	225	186	0,83	46,3	528	10 x 30	3	268

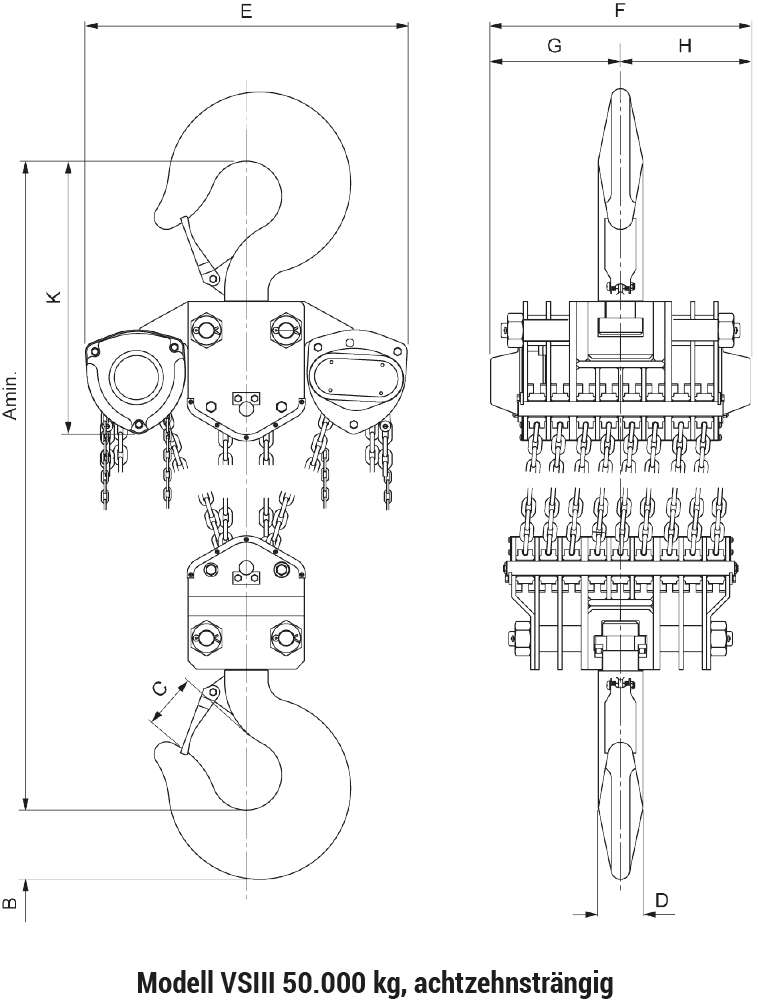

VSIII 50/18	50000/18	1700	165	135	108	776	627	314	314	0,56	53,6	656	10 x 30	3	540

Varianten

Name	Artikelnr.	Tragfähigkeit in kg/Anzahl der Stränge	Downloads	Angebot anfordern
VSIII 0,25/1	502105-003030	250/1	Betriebsanleitung	Menge
VSIII 0,5/1	502105-005030	500/1	Betriebsanleitung	Menge
VSIII 1,0/1	502105-010030	1000/1	Betriebsanleitung	Menge
VSIII 1,5/1	502105-015030	1500/1	Betriebsanleitung	Menge
VSIII 2,0/1	502105-020030	2000/1	Betriebsanleitung	Menge
VSIII 2,0/2	502105-020031	2000/2	Betriebsanleitung	Menge
VSIII 3,0/1	502105-030030	3000/1	Betriebsanleitung	Menge
VSIII 3,0/2	502105-030031	3000/2	Betriebsanleitung	Menge
VSIII 5,0/2	502105-050030	5000/2	Betriebsanleitung	Menge
VSIII 10/4	502105-100030	10000/4	Betriebsanleitung Betriebsanleitung	Menge
VSIII 20/8	502105-200030	20000/8	Betriebsanleitung Betriebsanleitung	Menge
VSIII 30/12	502105-300030	30000/12	Betriebsanleitung Betriebsanleitung	Menge
VSIII 50/18	502105-500030	50000/18	Betriebsanleitung Betriebsanleitung	Menge
