Diese Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!
- Trag- und Lasthaken ab MEDIUM Ausführung verkupfert
- Lastkette aus Edelstahl bei HIGH Ausführung
- kurze Bauart mit extrem niedriger Höhe
- Bei Auslieferung der Geräte in der HIGH Ausführung sind diese schon in der reduzierten Tragfähigkeit gekennzeichnet
Optional:
- einstellbare Überlastsicherung
- Kettenspeicher
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt)
Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

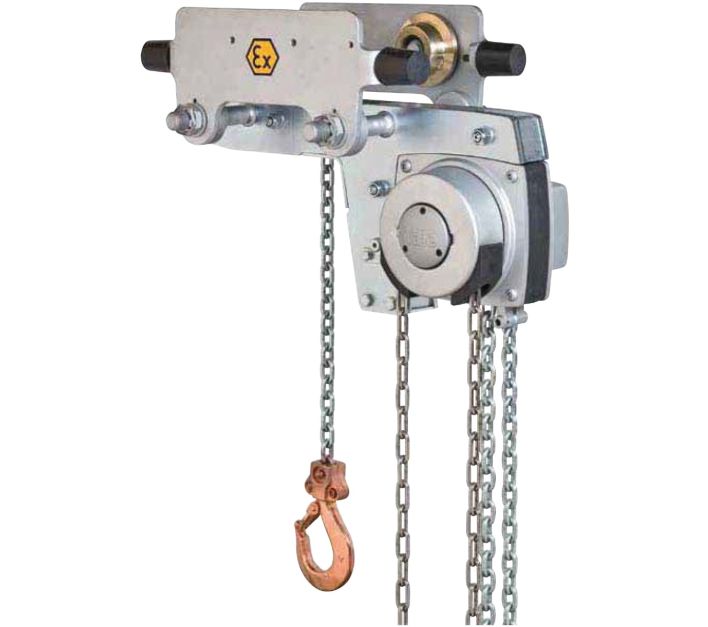

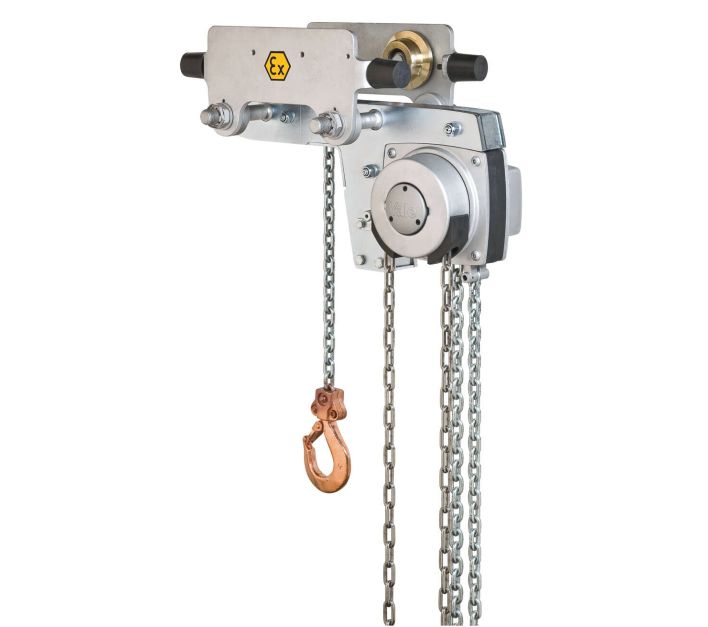

Der Stirnradflaschenzug Modell Yalelift LH mit integriertem Handfahrwerk in kurzer Bauart ist die konsequente Weiterentwicklung des Yalelift IT. Überall wo es auf ein noch kleineres Baumaß ankommt, kommt der Yalelift LH zum Einsatz.
- die speziell entwickelte Umlenkung und Kettenführung ermöglicht es den Lasthaken mit der Unterflasche seitlich neben dem Gerät noch weiter nach oben unter den Träger zu ziehen
- Bei der Festanbindung des innovativen Yalelift LH an ein Hand- oder Haspelfahrwerk, handelt es sich um die gleichen Fahrwerke die auch schon beim Yalelift IT zum Einsatz kommen.
- Alle Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3000 kg einstrangig ausgelegt
- Das bewährte und nahezu stufenlose Verstellsystem ermöglicht die einfache und schnelle Montage durch Einstellmuttern.
- Die Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten: A-Bereich bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab).
- Eine Umrüstung auf den B-Bereich, bis 300 mm, ist problemlos möglich.
- Die Bronzelaufrollen (nur bei MEDIUM und HIGH) sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert.
- Die niedrig bauende Variante des Yalelift IT ist für einen weiten Trägerbereich sowie für verschiedene Profile (z. B. INP, IPE, IPB) einstellbar.
- Kippsicherung und Radbruchstützen serienmäßig
- Ex-Ausführung MKS-beschichtet
- Fahrwerk mit Anfahrpuffern
Technische Daten:
Yalelift LHP ATEX BASIC (B) mit integriertem Rollfahrwerk II 3 G Ex h IIA T4 Gc - II 3D Ex h IIIA T135°C Dc
Yalelift LHP ATEX MEDIUM (M) mit integriertem Rollfahrwerk II 2G Ex h IIB T4 Gb - II 2D Ex h IIIB T135°C Db
Yalelift LHP ATEX HIGH (H) mit integriertem Rollfahrwerk II 2G Ex h IIC T4 Gb - II 2D Ex h IIIC T135°C Db
Name
Tragfähigkeit in kg/Anzahl der Stränge
Ausführung
Größe
Kurvenradius m
Trägerflanschbreite b in mm
Trägerflanschdicke tmax. in mm
Gewicht bei 3,0 m Hub in kg
Gewicht in kg bei 3 m Hub mit Feststellvorrichtung
YLLHP ATEX 500 B
500/1
Yalelift LHP ATEX BASIC (B) mit integriertem Rollfahrwerk
A
0,9
60 - 180
19
27
33
YLLHP ATEX 1000 B
1000/1
Yalelift LHP ATEX BASIC (B) mit integriertem Rollfahrwerk
A
0,9
70 - 180
19
35
43
YLLHP ATEX 2000 B
2000/1
Yalelift LHP ATEX BASIC (B) mit integriertem Rollfahrwerk
A
1,15
82 - 180
19
61
61
YLLHP ATEX 500 M
500/1
Yalelift LHP ATEX MEDIUM (M) mit integriertem Rollfahrwerk
A
0,9
60 - 180
19
27
33
YLLHP ATEX 1000 M
1000/1
Yalelift LHP ATEX MEDIUM (M) mit integriertem Rollfahrwerk
A
0,9
70 - 180
19
35
43
YLLHP ATEX 2000 M
2000/1
Yalelift LHP ATEX MEDIUM (M) mit integriertem Rollfahrwerk
A
1,15
82 - 180
19
61
61
YLLHP ATEX 500 H
500/1
Yalelift LHP ATEX HIGH (H) mit integriertem Rollfahrwerk
A
0,9
60 - 180
19
27
33
YLLHP ATEX 1000 H
900/1
Yalelift LHP ATEX HIGH (H) mit integriertem Rollfahrwerk
A
0,9
70 - 180
19
35
43
YLLHP ATEX 2000 H
1250/1
Yalelift LHP ATEX HIGH (H) mit integriertem Rollfahrwerk
