Trägergreifer Typ TTT

Artikelnummer 511105-000000
Bezeichnung Tragfähigkeit: 0,75 t - 4,5 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Der Neigungswinkel β des Anschlagmittels darf 30° nicht überschreiten!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

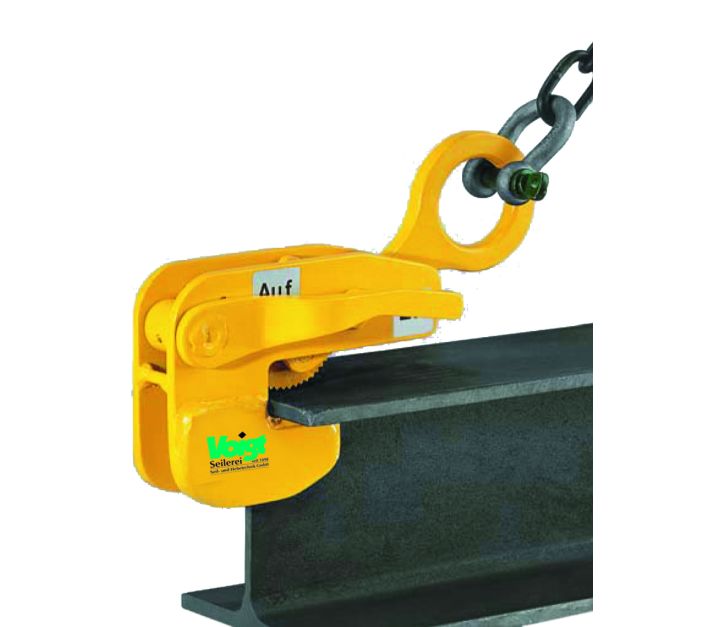

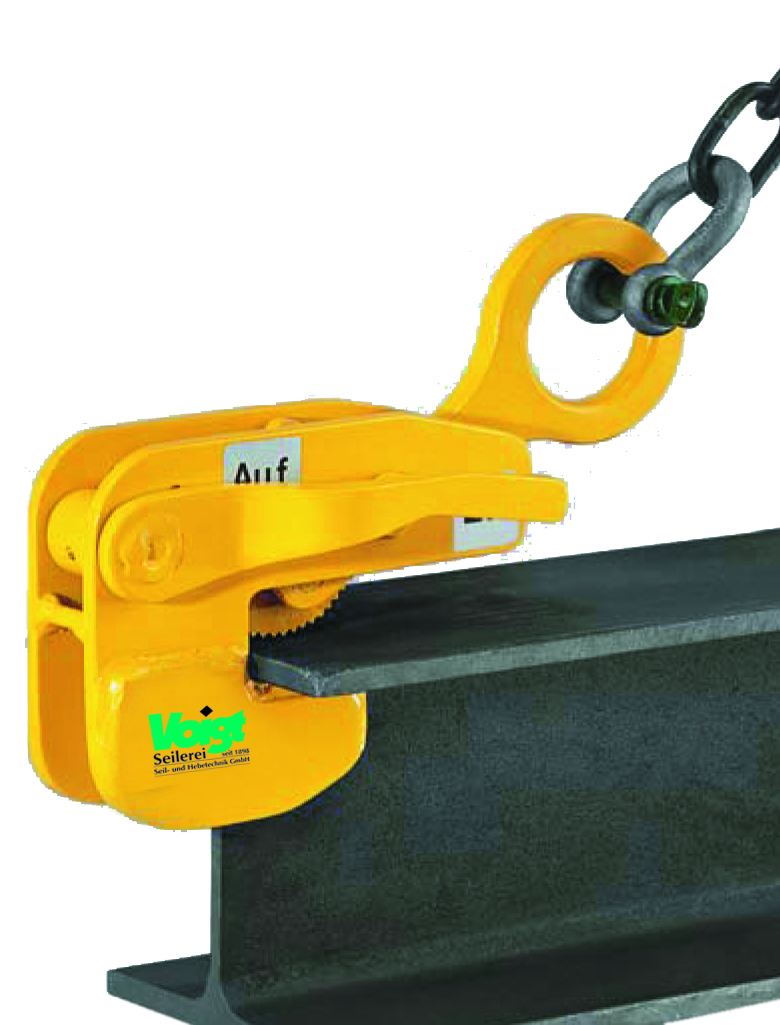

Der Trägergreifer TTT findet seine Verwendung beim horizontalen Transport von Trägern und kann aufgrund seiner geschlitzten Festbacke stirnseitig am Träger angeschlagen werden. Die Trägergreifer werden dann grundsätzlich paarweise als zweistrangiges Gehänge eingesetzt (formschlüssiger Transport). Die Sicherheitsarretierung mit Federvorspannung hält den Greifer auch ohne Zugbelastung am Transportgut fest. Der Hebel ermöglicht die leichte Handhabung beim Öffnen und Schließen der Greiferbacke und arretiert diese in geöffneter Stellung. Damit ist ein absolut sicherer Transport gewährleistet.

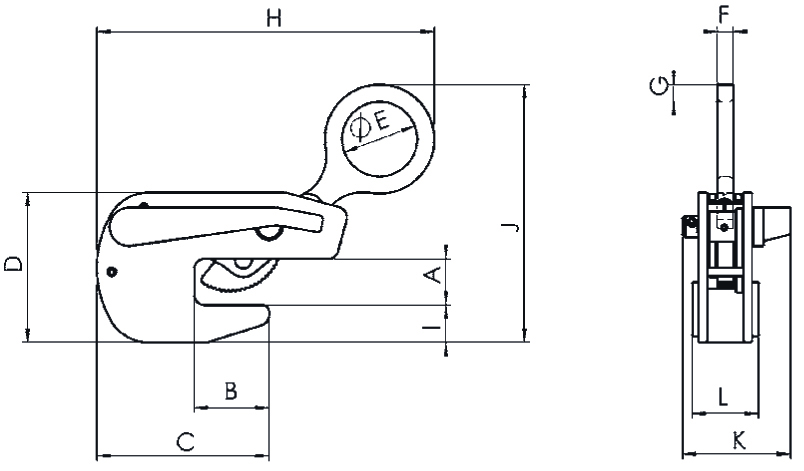

Name Traglast in t A in mm B in mm C in mm D in mm Durchmesser E in mm F in mm G in mm Greifbereich in mm H in mm I in mm J in mm K in mm L in mm Gewicht pro Stück in kg
TTT 0,75 0,75 30 70 100 142 50 16 16 0-20 225 45 200 106 52 3
TTT 1,5 1,5 38 70 155 150 70 19 20 0-35 335 45 210 120 66 6
TTT 3,0 3 50 75 195 195 80 19 25 0-40 400 80 214 125 80 10
TTT 4,5 4,5 60 90 222 222 90 22 30 0-45 450 90 248 147 88 16

Name Artikelnr. Traglast in t Downloads Angebot anfordern
TTT 0,75 511105-008020 0,75
TTT 1,5 511105-015035 1,5
TTT 3,0 511105-030040 3
TTT 4,5 511105-045045 4,5
