Trägerklemmen Typ IPBK10

Artikelnummer	510111-000000
Bezeichnung	Tragfähigkeit: 0,5 t - 4,0 t

Betriebsanleitung

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Optional: Anschlagmittel für Verbindung zwischen Klemme und Haken!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

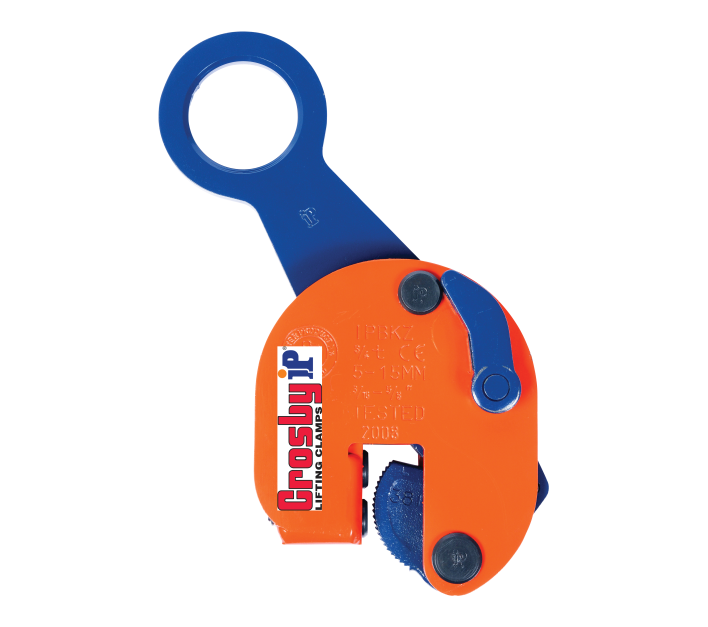

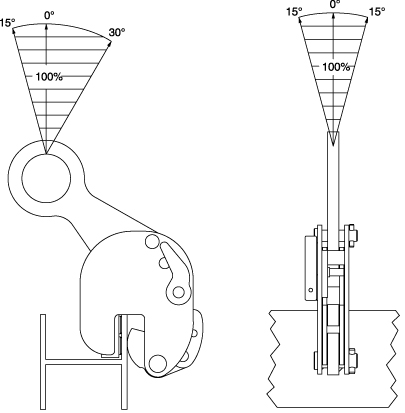

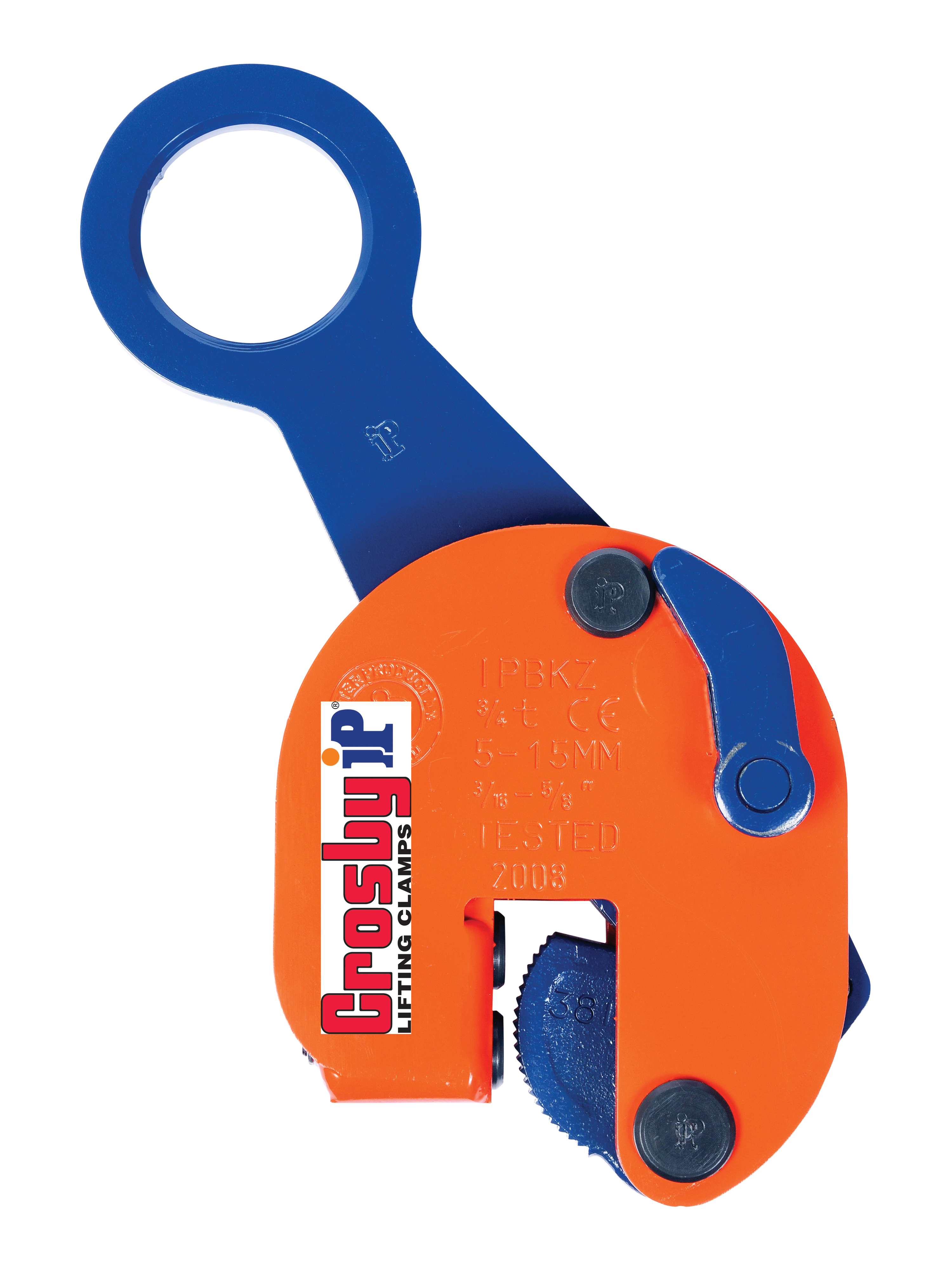

Diese Hebeklemme wird zum Heben, Transportieren und Stapeln von H-Trägern, Tragwerken, Winkeln u.ä. verwendet. Die Tragöse ermöglicht das Verbleiben des Trägerflansches vertikal. Diese Klemmenserie kann bei vertikaler und horizontaler Bewegung verwendet werden.

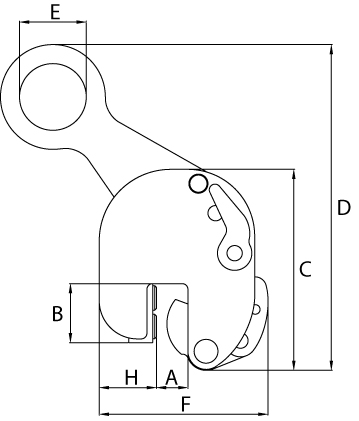

Name	WLL in t	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	Greifbereich A in mm	H in mm	J in mm	Gewicht pro Stück in kg
0,5-IPBK10	0,5	43	134	216	45	120	48	5-15	45	10	2,4
1,0-IPBK10	1	43	152	230	45	123	47	5-15	45	10	2,6
2,0-IPBK10	2	62	223	341	70	198	61	5-25	70	16	7,3
4,0-IPBK10	4	75	282	431	100	232	78	5-28	72	20	16,8

Varianten

Name	Artikelnr.	WLL in t	Downloads	Angebot anfordern
0,5-IPBK10	510111-005015	0,5	Betriebsanleitung Datenblatt	Menge
1,0-IPBK10	510111-010015	1	Betriebsanleitung Datenblatt	Menge
2,0-IPBK10	510111-020025	2	Betriebsanleitung Datenblatt	Menge
4,0-IPBK10	510111-040028	4	Betriebsanleitung Datenblatt	Menge
