Traversen Typ TIV - verstellbar

Artikelnummer	518102-000000

Wählen Sie Ihre Produktvariante

Traglast in t

Länge max. in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Christian Burkhardt

034243/30265

christian.burkhardt@voigtseil.de

Hinweise

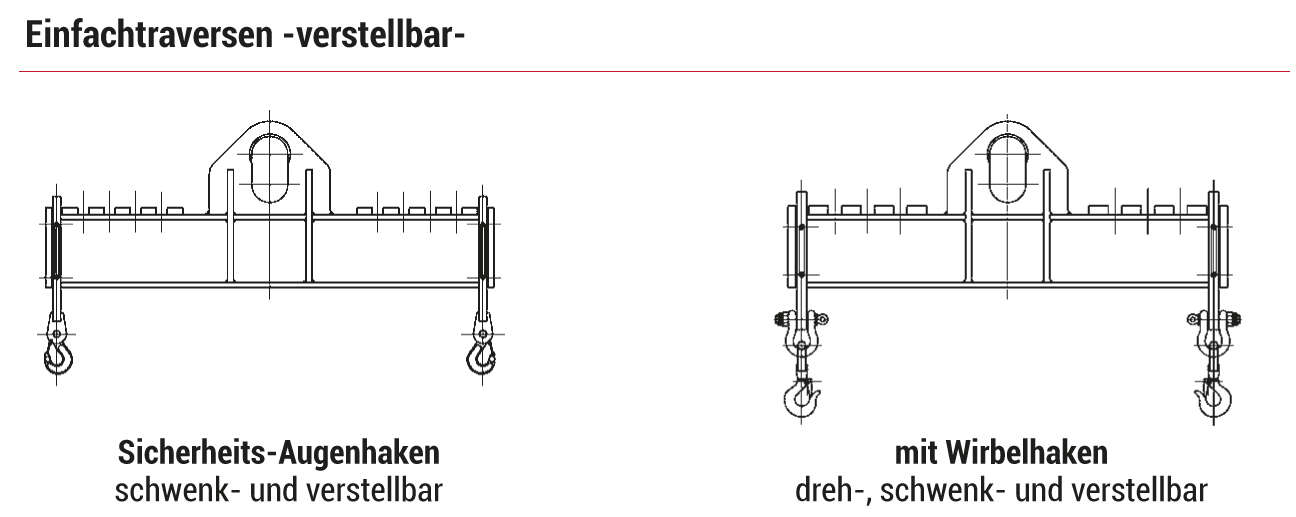

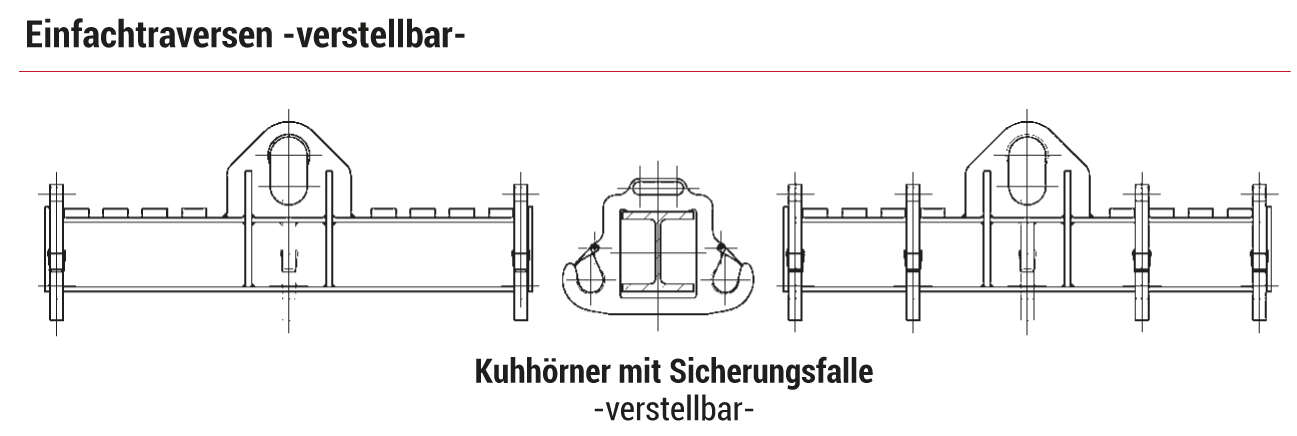

Die Traversen TIV sind Standardtypen. Sie können jederzeit andere Ausführungsformen, Tragfähigkeiten und Abmessungen erhalten. (z.B. Rahmen-, H-, Langhaken-, Koppel-, Wende-, Vakuum- oder Magnettraversen) Bitte beachten Sie die Aufhängungsvarianten für starre und verstellbare Traversen! Andere Tragfähigkeiten, Ausführungen und Abmessungen auf Anfrage lieferbar!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

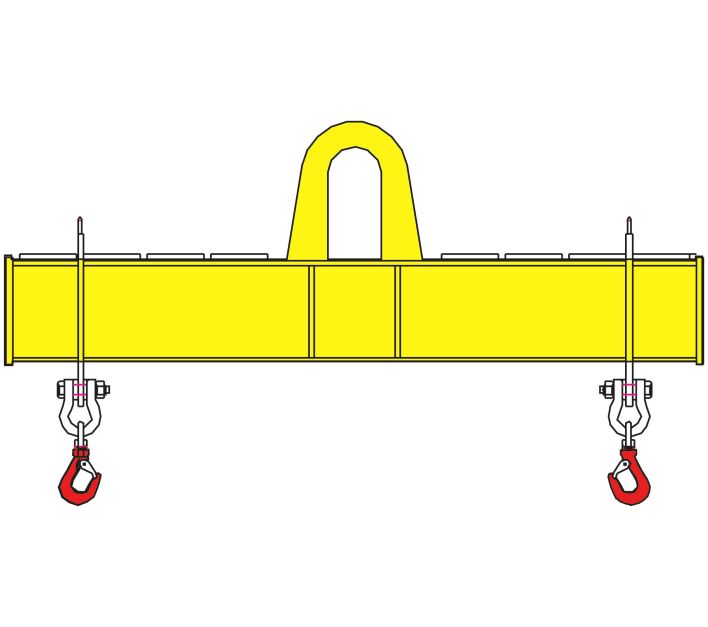

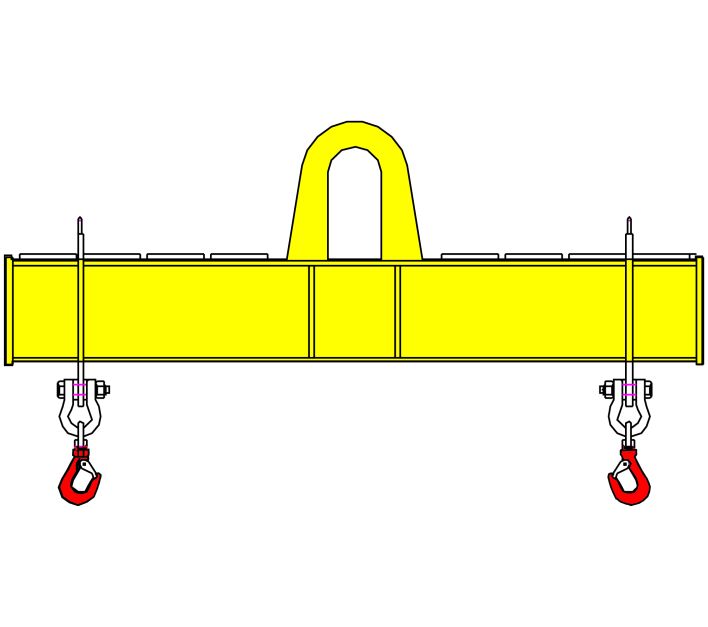

Verstellbare Traversen vom Typ TIV bestehen aus einer soliden Stahlträgerkonstruktion, entsprechend der EG-Maschinenrichtlinie und werden von geprüften Schweißern gefertigt. Zum Lieferumfang gehören zwei hochfeste geschweifte Schäkel HC2 -verzinkt- mit Bolzen, Mutter und Splint sowie zwei Wirbelhaken mit Hakensicherung, an verstellbaren Schäkelblechen montiert. Zum Schutz vor Korrosion werden die Traversen gestrahlt, grundiert und mit einer RAL-Farbe lackiert. Zu jeder Traverse gehört eine Dokumentation.

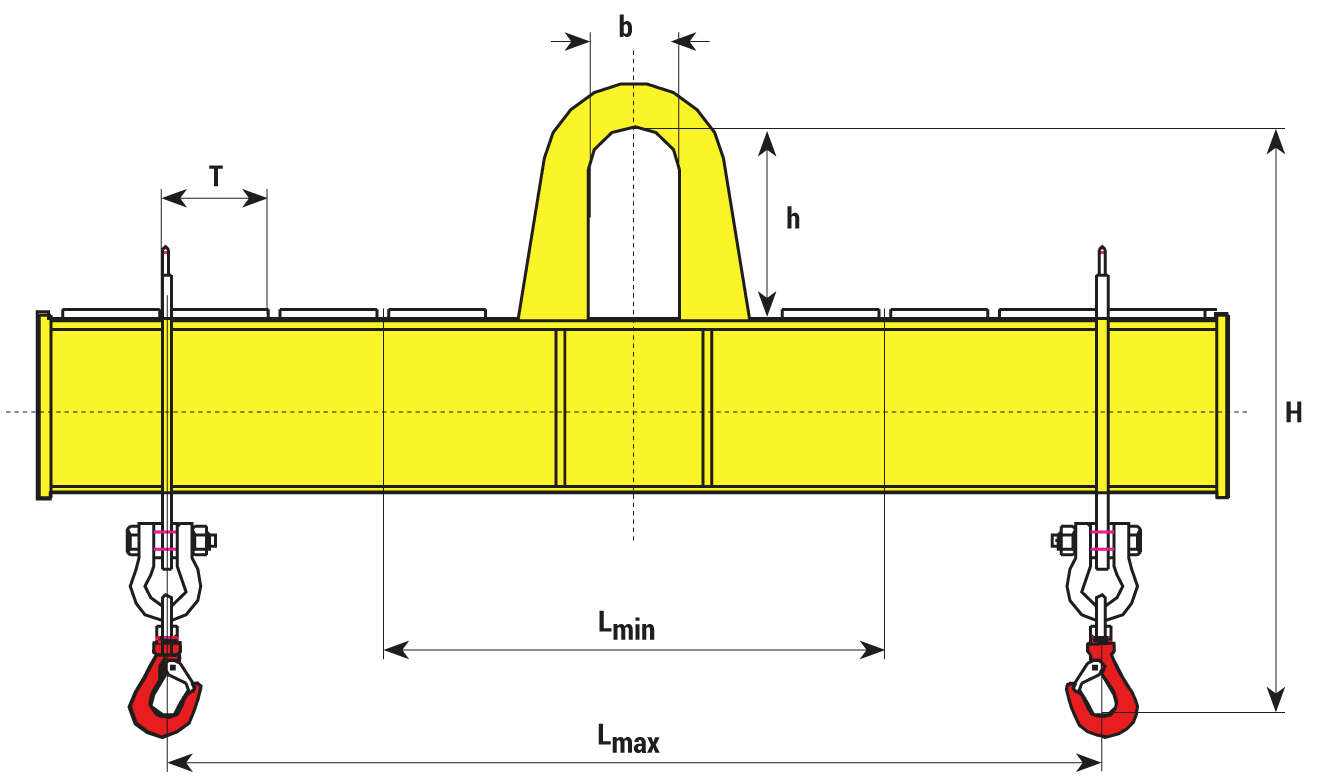

Name	Traglast in t	Länge max. in mm	Hakengröße nach DIN	Höhe H in mm	Länge min. in mm	Ösenmaß h x b in mm	Raster T in mm	Gewicht pro Stück in kg
TIV 1-1	1	1000	05 - 08	360	400	100 x 60	100	25
TIV 1-2	1	2000	05 - 08	360	800	100 x 60	200	45
TIV 1-3	1	3000	05 - 08	380	1000	100 x 60	200	65
TIV 1-4	1	4000	05 - 08	400	1500	100 x 60	250	95
TIV 2-2	2	2000	08 - 1	420	800	100 x 60	200	50
TIV 2-3	2	3000	08 - 1	440	1000	100 x 60	200	95
TIV 2-4	2	4000	08 - 1	460	1500	100 x 60	250	140
TIV 3-2	3	2000	1 - 1,6	490	800	120 x 80	200	65
TIV 3-3	3	3000	1 - 1,6	530	1000	120 x 80	200	130
TIV 3-4	3	4000	1 - 1,6	550	1500	120 x 80	250	190
TIV 5-2	5	2000	1,6 - 2,5	520	800	120 x 80	200	110
TIV 5-3	5	3000	1,6 - 2,5	540	1000	120 x 80	200	170
TIV 5-4	5	4000	1,6 - 2,5	580	1500	120 x 80	250	280
TIV 8-2	8	2000	4 - 5	640	800	150 x 100	200	115
TIV 8-3	8	3000	4 - 5	660	1000	150 x100	200	200
TIV 8-4	8	4000	4 - 5	680	1500	150 x100	250	330
TIV 10-2	10	2000	5 - 12	670	800	150 x100	200	185
TIV 10-3	10	3000	5 - 12	710	1000	150 x100	200	255
TIV 10-4	10	4000	5 - 12	750	1500	150 x100	250	360

Varianten

Name	Artikelnr.	Traglast in t	Länge max. in mm	Angebot anfordern
TIV 1-1	518102-010100	1	1000	Menge
TIV 1-2	518102-010200	1	2000	Menge
TIV 1-3	518102-010300	1	3000	Menge
TIV 1-4	518102-010400	1	4000	Menge
TIV 2-2	518102-020200	2	2000	Menge
TIV 2-3	518102-020300	2	3000	Menge
TIV 2-4	518102-020400	2	4000	Menge
TIV 3-2	518102-030200	3	2000	Menge
TIV 3-3	518102-030300	3	3000	Menge
TIV 3-4	518102-030400	3	4000	Menge
TIV 5-2	518102-050200	5	2000	Menge
TIV 5-3	518102-050300	5	3000	Menge
TIV 5-4	518102-050400	5	4000	Menge
TIV 8-2	518102-080200	8	2000	Menge
TIV 8-3	518102-080300	8	3000	Menge
TIV 8-4	518102-080400	8	4000	Menge
TIV 10-2	518102-100200	10	2000	Menge
TIV 10-3	518102-100300	10	3000	Menge
TIV 10-4	518102-100400	10	4000	Menge
